中国传统古建筑结构复杂，这套木结构建筑扫盲图依照北宋李诫所著《营造法式》标注，结构各构件位置及名称一目了然，值得收藏。

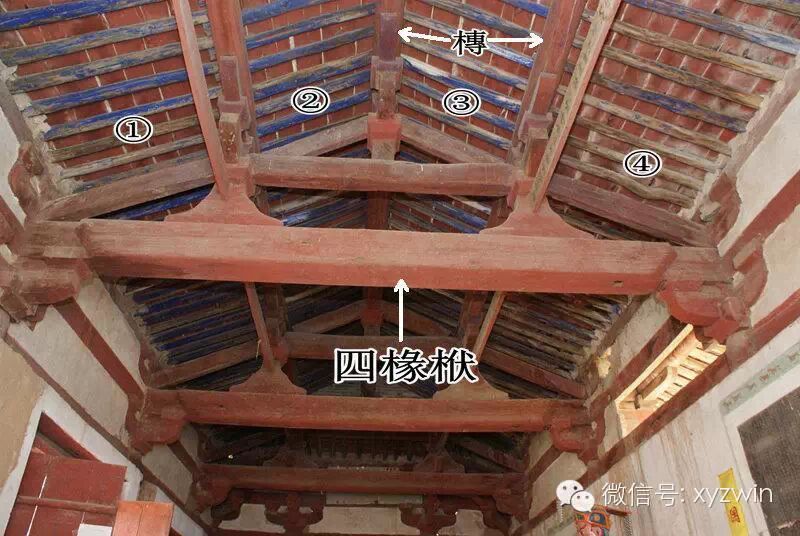

解释下四椽栿，栿（fú）就是梁，建筑的纵向主要承重构件，栿上面横向的构件是槫（tuán），现在称为檩条，槫上面纵向搭的小木棍是椽（chuán），两条槫之间的椽子称为一架椽，照片中这条栿托了四架椽子，称为四椽栿。同理托六架椽子的就是六椽栿。（山西芮城广仁王庙正殿）

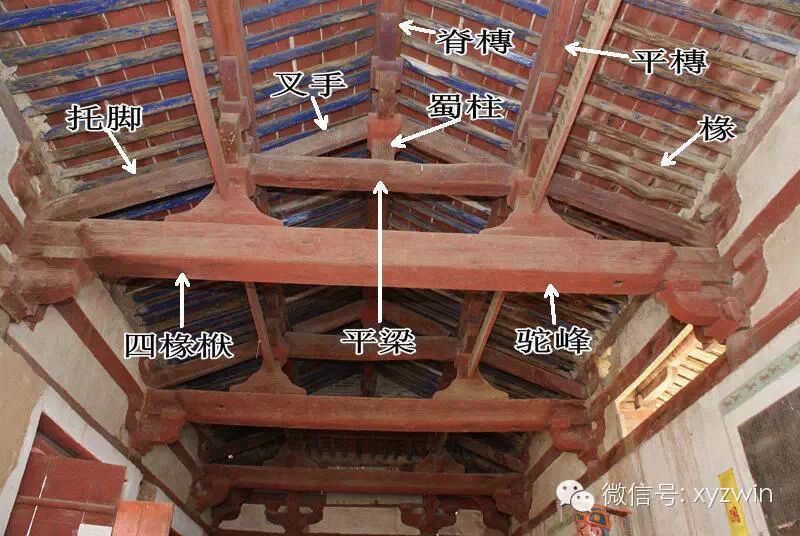

还是刚才那梁架，主要构件的名称都标了出来，大家可以按图索骥。各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。（山西芮城广仁王庙正殿）

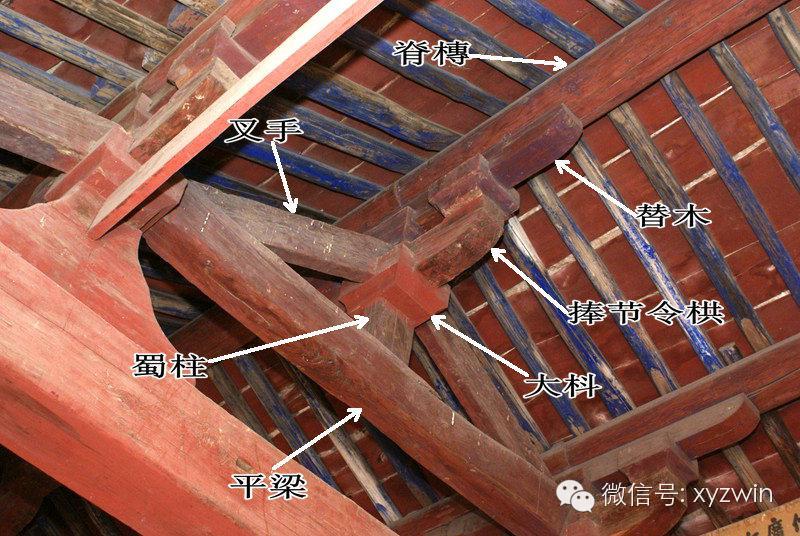

脊槫：屋架最高处的槫，位于正脊下

叉手：脊槫两侧，平梁之上的斜撑

平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫（山西芮城广仁王庙正殿）

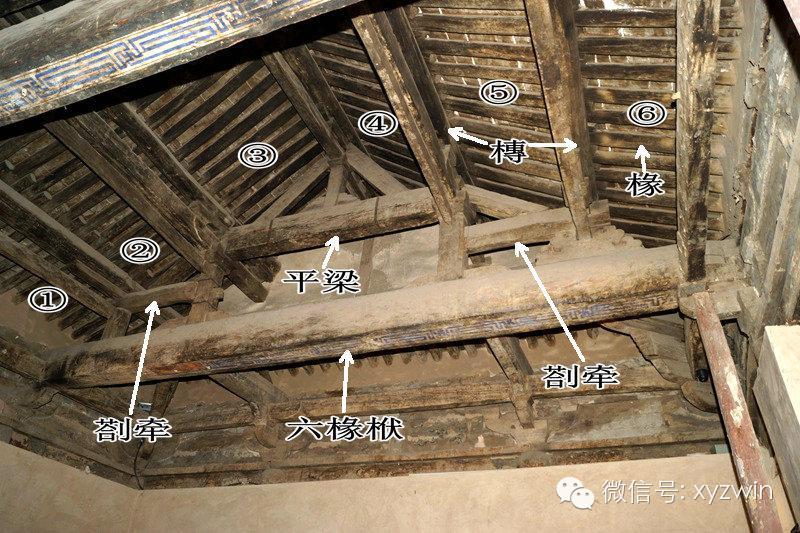

这是一张六椽栿的结构图，六椽栿即托六架椽的梁。六椽栿以上用平梁和劄牵错落搭配，托举出房子的山间尖，早期木结构中用六椽檐栿通搭的实例很少，这个梁架结构来自山西平顺淳化寺正殿

劄牵：长一椽的梁

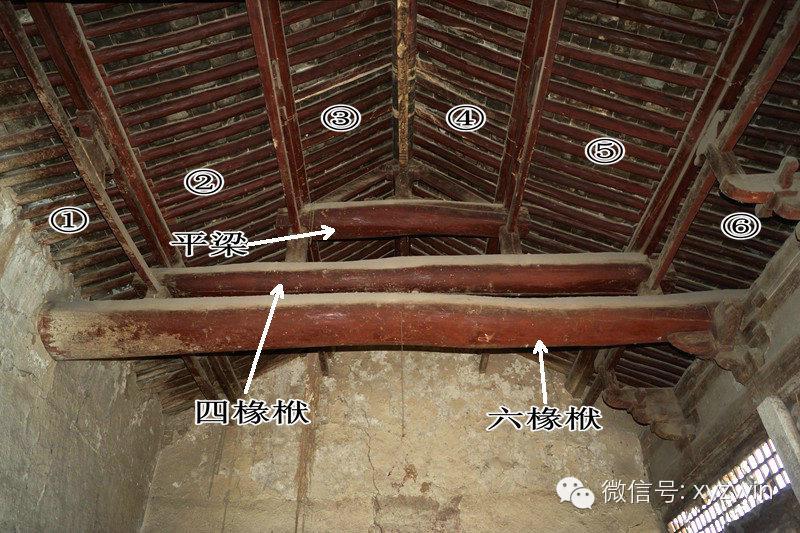

古建筑的梁架结构有多种组合，这也是一座六椽檐栿通搭的建筑，结构与上图有很大不同，六椽栿上用四椽栿，四椽栿上用平梁（两椽），逐层递减，形成中国式房屋的山尖（山西泽州西四义普觉寺）

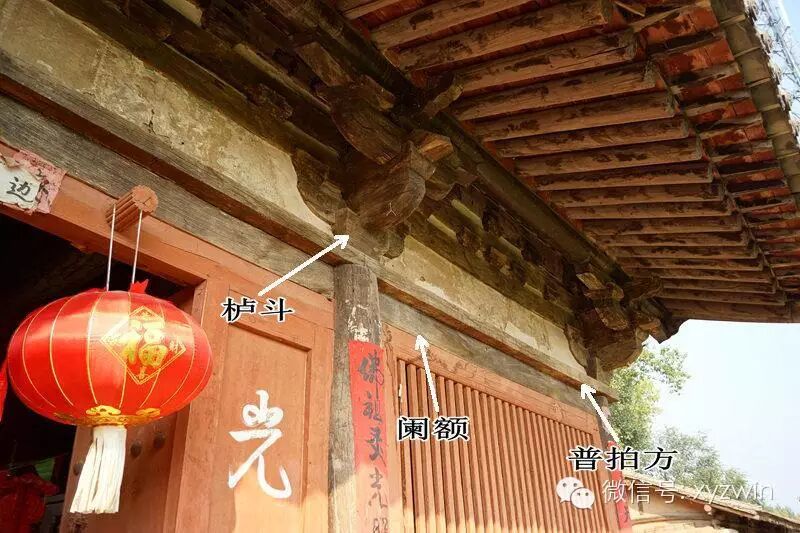

阑额是柱头间的联系构件，安装于柱头，上皮与柱齐平，有些建筑柱子最下端也有一道这样的联系构件，称为“地栿”。普拍方安装于柱头阑额之上，压于栌枓之下。普拍方与阑额的断面呈“T”字形。早期建筑一般不用普拍方，现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方，宋以后开始应用广泛。（山西沁县大云院正殿）

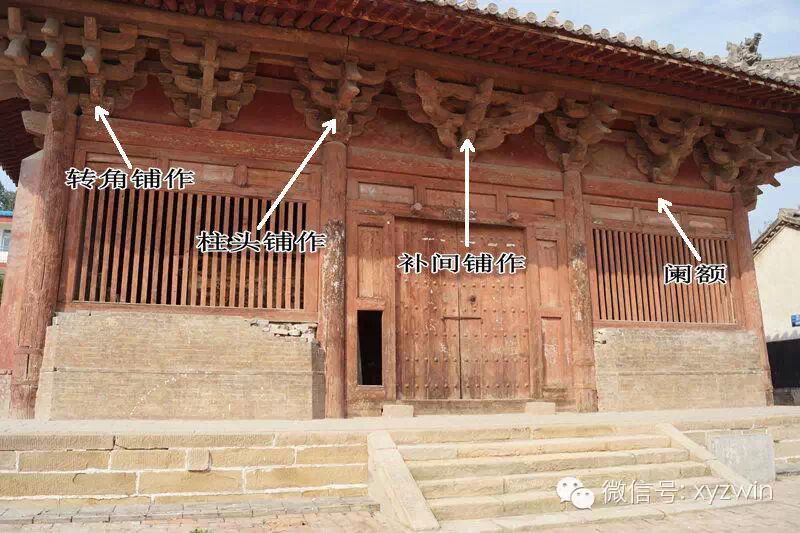

铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。如果是悬山顶，则没有转角铺作。（山西沁县普照寺正殿）

这张示意图是七铺作，铺作数=出跳数+3，上图双抄双昂出四跳是四层，另加栌枓、耍头、襯方头各一层，共七层，称七铺作。（山西平遥镇国寺万佛殿）

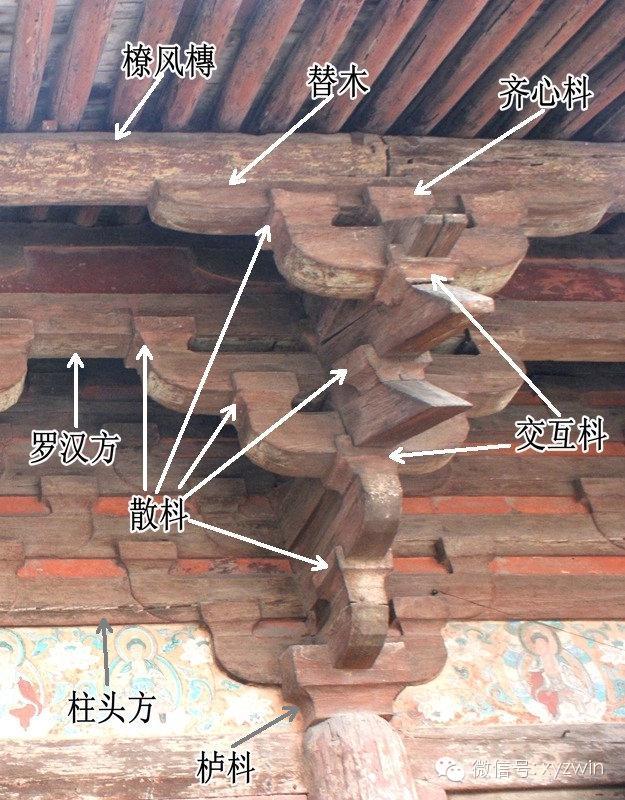

和上图是同一朵铺作，不同视角，标出各部件名称。（山西平遥镇国寺万佛殿）

铺作层最下面的大枓称为栌枓。

栌枓口内纵向伸出，出跳的栱称为华栱。

栌枓口内横向伸出，与华栱相交的是泥道栱。

瓜子栱是华栱（或昂）头上横出的栱（最外跳除外），栱下是交互枓，栱两头坐散枓，上承慢栱。

慢栱是是施于泥道栱和瓜子栱之上的横向栱。

令栱是最外跳上的横栱，铺作外传在橑风槫或橑檐枋之下，里转在筭桯方下。令栱和瓜子栱都是施于跳头的横栱，区别在于令栱在最外跳上，瓜子栱在里面的跳头上。

交互枓施于跳头，十字开口；施于替木下顺身开口。

散枓施之于横向栱的两头或偷心造的跳头上。

齐心枓是用于栱中心的枓，图中令栱的中心位置用了一枚齐心枓，令栱的两端则是散枓。

柱头方是压在柱中线上的长方，长同屋面，与铺作结合为一体，把同一侧面的铺作联系起来。山西早期大木作的常用做法是铺作横向第一跳为泥道栱，泥道栱之上即开始使用多层柱头方，慢栱隐刻于柱头方上。

罗汉方是位于铺作出跳之上的长方，外转位于柱头方和橑风槫之间，里转位于柱头方和筭桯方之间。

铺作最外跳上承托的槫称为橑风槫，也是整个屋架结构中最下面的槫，这一位置也有不用槫而用方的，称为橑檐方。山西绝大多数早期大木作使用橑风槫，我只见过几处应用橑檐方的实例。

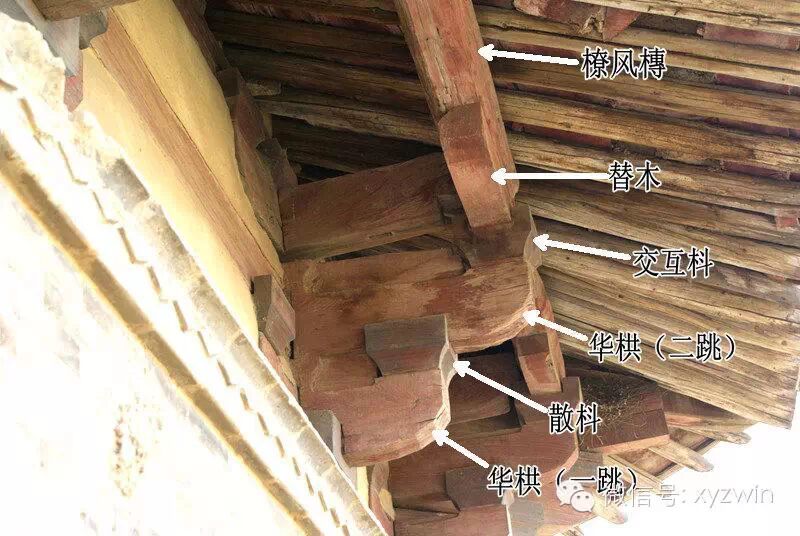

枓直接托替木不用令栱的情况很少见，只在唐宋时期有些实例，这张图是唐代建筑山西芮城广仁王庙正殿

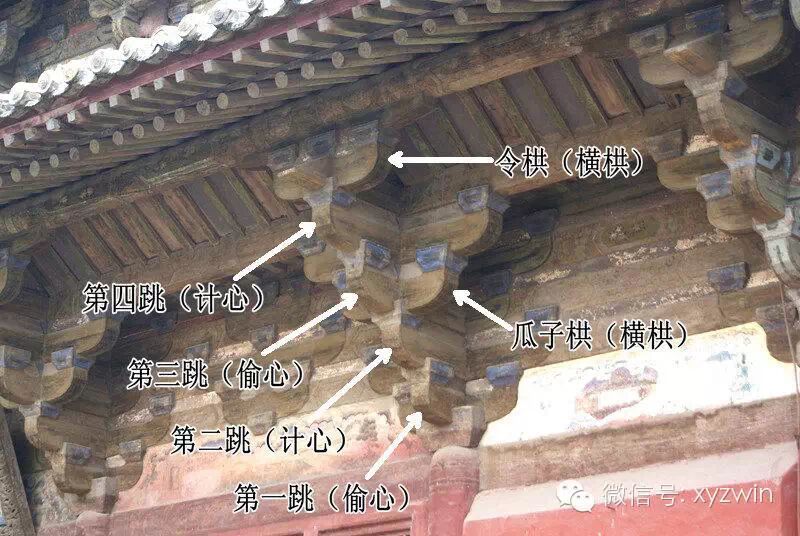

如果铺作跳头上使用了横栱称为计心造，没有使用横栱则称为偷心造，附图是一朵四跳七铺作枓栱，第二跳的跳头上使用了瓜子栱（横栱），第四跳的跳头上用了令栱（横栱），因此这两跳称为计心；第一、三跳的跳头上没有使用横栱，这两跳称为偷心。

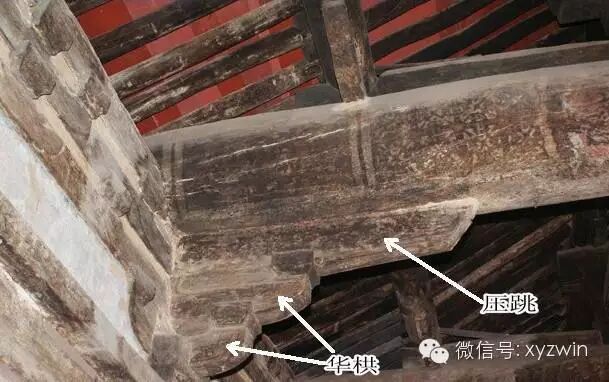

铺作里转一般比较简单，配图这个使用了华栱和压跳，也有些直接只用华栱。（山西屯留宝峰寺五方佛殿）

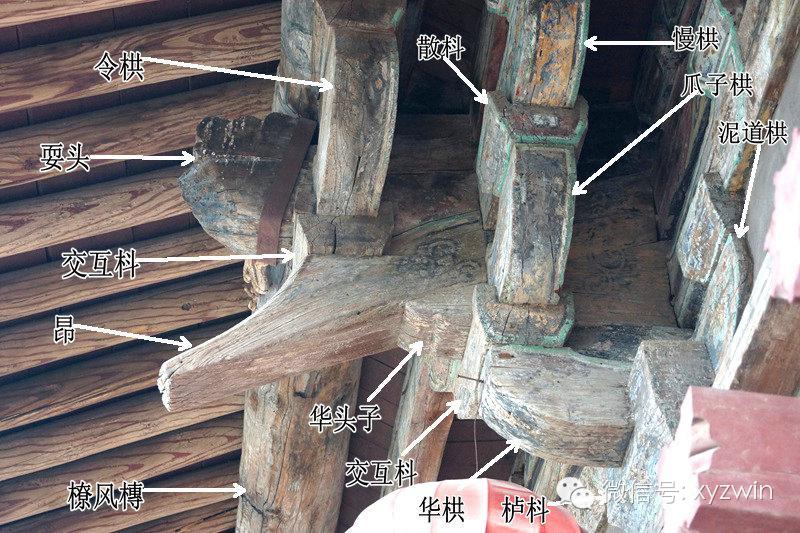

五铺作单抄单昂重栱计心造。（山西武乡大云寺大雄宝殿）

有些古建筑的枓栱昂与耍头都采用斜置构件，且外形相似，如何区分昂与耍头呢？这种情况区分的方法是看是否出跳，出跳的为昂，不出跳的是耍头。如图这朵柱头铺作，下面出跳托令栱的为昂，上面不出跳的是耍头。（山西长子崇庆寺）

华栱或昂向前挑出一段称为“跳”，这张照片中下面的华栱和昂各向前挑出一段，各出一跳，这朵枓栱一共出两跳。耍头不向前挑出为不出跳

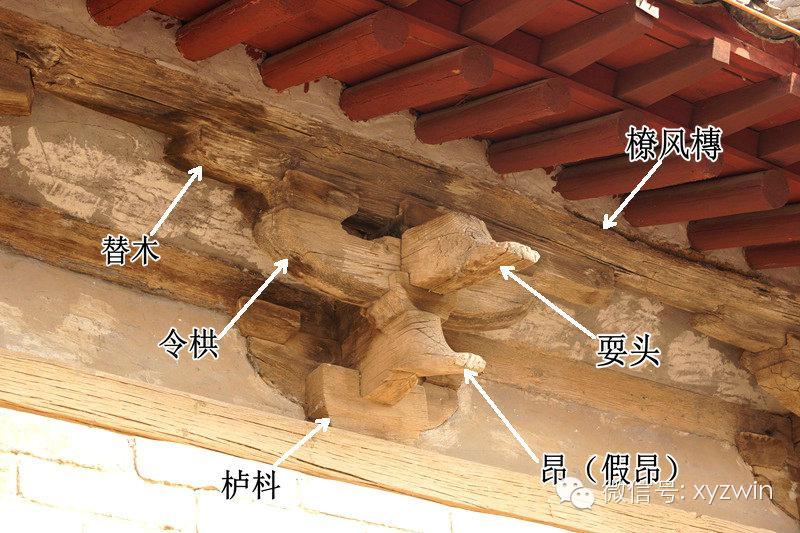

再做张假昂与耍头区分的图。假昂和真昂一样也出跳，区别是真昂是斜置构件，用杠杆原理挑出，而假昂是水平构件，只把昂尖做成昂形，作用与华栱相当。假昂与耍头的区分同样是看是否出跳，此图下面出跳托令栱的是昂（假昂），上面不出跳的是耍头。（山西平顺北社观音堂）

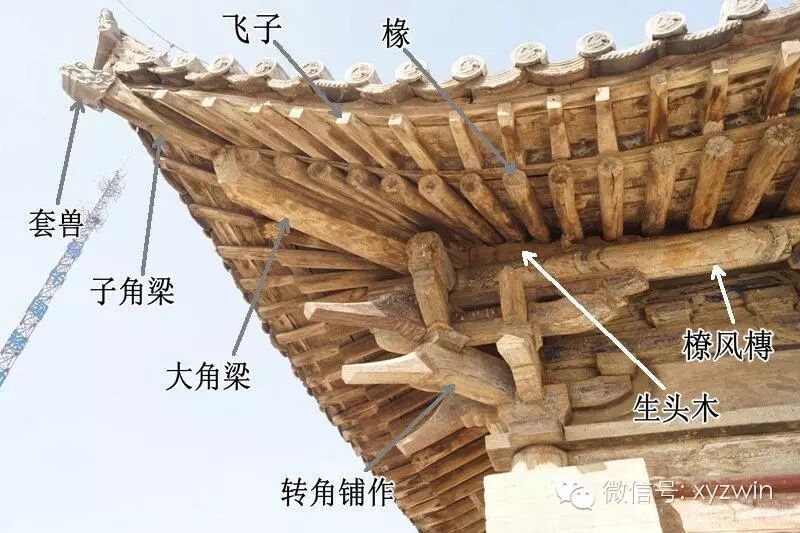

檐角构件名称（山西平顺淳化寺）

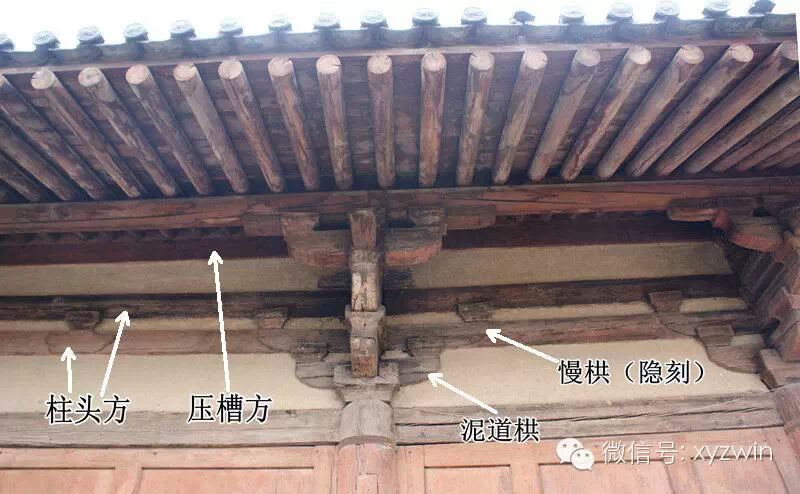

柱头方是铺作中位于柱头中心线上横向的方材，同位置的最上一层称为压槽方。附图是山西五台唐代南禅寺大殿，第二跳华栱为殿内的四椽栿梁头伸出，压槽方在梁之上，到了宋代以后大部分梁不参与枓栱，而是压在铺作层之上，压槽方就到了梁的下面。

隐刻是古建筑中的一种常用手法，这张图中的建筑没有使用独立的慢栱，而是在柱头方上刻出了慢栱的形状，两端仍然使用了散枓，这种不使用单独构件而是在其他构件上刻出部分形状的做法称为“隐刻”（山西五台南禅寺大殿）

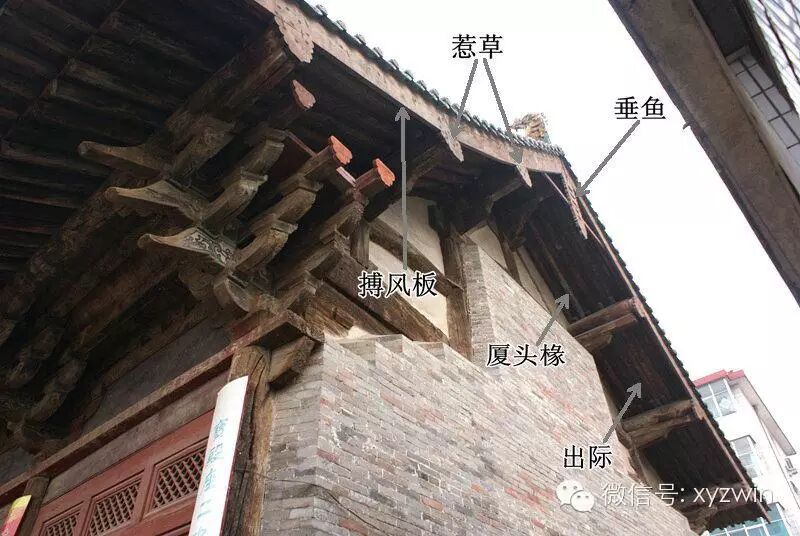

悬山顶和九脊顶两山伸出的部分称为“出际”，安装于出际处的椽子称为“厦头椽”因为九脊顶又称“厦两头造”，而悬山顶没有两山出檐，又称“不厦两头造”。搏风板安装于山面出际处以挡风雨，垂鱼惹草即保护槫头又能起装饰作用。
