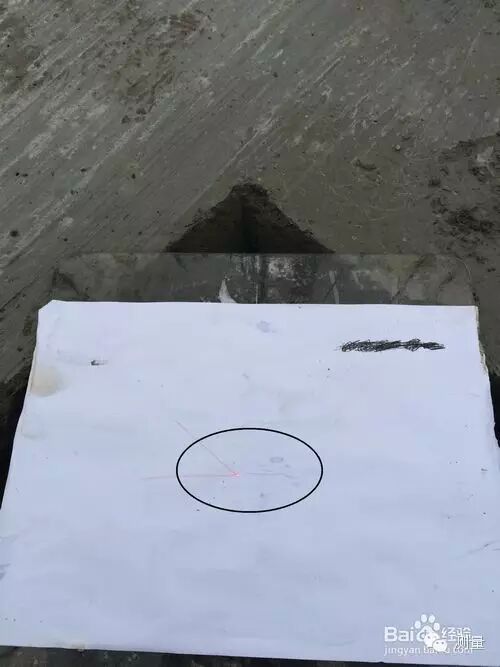

第一步，下面的人将激光垂直仪从投点层将点打上来，顶层的人用激光板 接点。为了减少仪器误差，建议投点的激光垂直仪分别旋转90`、90`、90`或者180`、90`、180`,激光板上看误差，4个点取中心尽量减少误差。把中心点做好标记

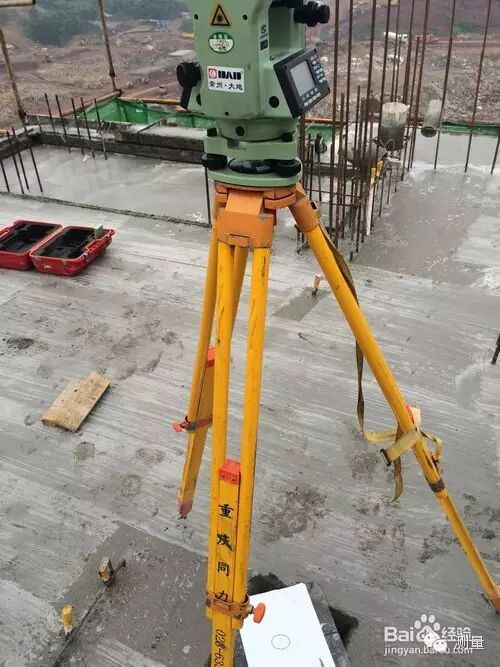

第二步，架设好经纬仪（我用的是电子经纬仪，常州大地的），仪器的架设我就不多说了，反正对中、精平必须要保证合格。

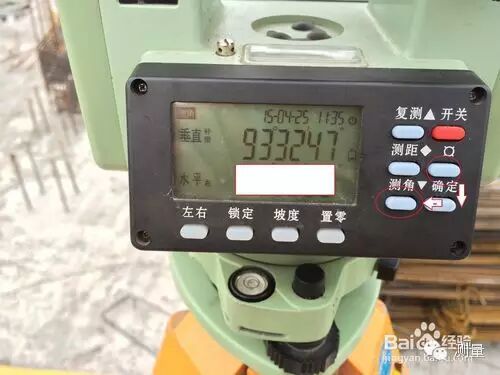

第三步，打开电子经纬仪，把对中激光灯打开，这台仪器的步骤是【开关】-【灯光】--【测角】，按照这个顺序按键，就可以打开 对中激光。

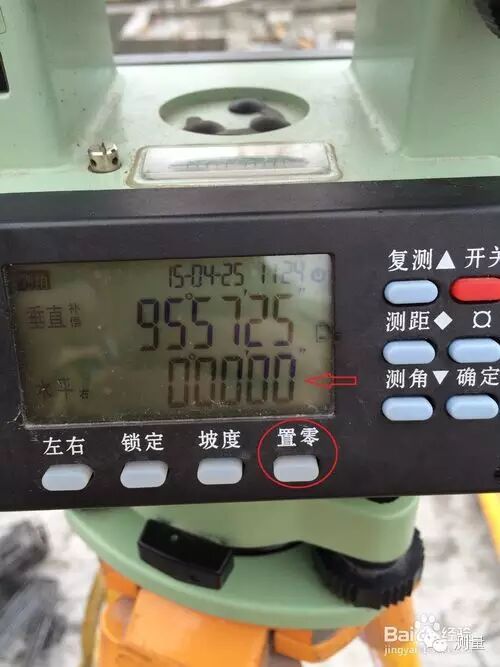

第四步，【后视】：仪器架设在一个激光板上方，后视另一个相邻 直线的激光板接点位置，待上下、左右【制动螺旋】固定完成以后，点击【置零】，此时仪器屏幕上面的角度读数自动变为”00000“。

这样，就确定了一个方向

第五步，调动上下【制动螺旋】，指挥接点人在板面打点。如光线调节许可，可以打开物镜激光，这样最方便。具体操作是:灯光--【复测】就行了

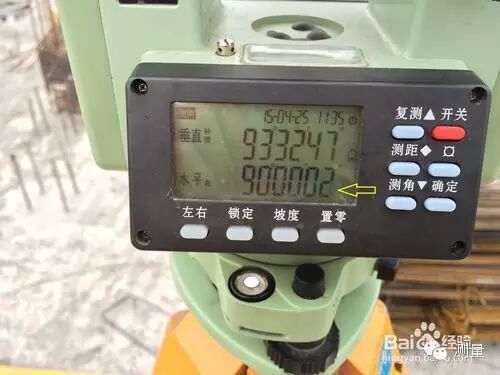

第六步，调动左右【制动螺旋】，使仪器旋转90`,再打出另一条垂线段。打点做法同第五步。这样即可弹出2条相互垂直的线段。

第七步，把一起重新架设在这个架设点的“对角”点，在用从 第四步到第六步同样的操作，完成另外2条垂线段。

这样就完成了投点以后的穿线过程。弹好墨线以后，就完成了4条控制线。

最后一步：【检查】。钢卷尺拉出4条线之间的距离。同图纸上的控制线距离作比较，如果差距大，那么必须重新测量

归纳一下关键步骤：接4个点或者3个--选中其中能形成对角点的2个分别架设经纬仪--架设一个角点，后视相邻的角点，穿出一条线--转90`，穿出另外一条线段--架设仪器在对角点--后视相邻点，穿出一条线---转90`，再穿出另外一条----结束

希望对您有帮助！

注意事项

• 投点仪（激光垂直仪）可以只投3个点，也可以用上述方法穿线。3个点4个点都行

• 如果你的电子经纬仪偶尔数据不同步，建议您使望远镜反转180`---相当于光学经纬仪的盘左盘右调解
