缝隙式（线性）排水最早起源于欧洲，近几年才进入我国。“线性树脂混泥土成品排水系统”有很多种类：

·缝隙式线性排水系统

·U型线性排水系统

·V型线性排水系统

·一体式线性排水系统

·路缘石线性排水系统

线性排水系统的使用特性：

·线性排水沟材质为树脂混泥土：具有重量轻、抗老化、抗冻抗腐蚀性强、承重力强、表面光滑、渗透率为零等特点

·"V"和"U"型的独特设计其截面能够有效增大排水能力，增强自净功能 ·给人很直观的线性观感简洁统一

·线性连续截水，排水效率极高

·安装、检修方面，施工挖沟深度浅

·找坡简单、易于施工

·安装施工速度快，能够确保工期

·能够有效减少地埋管道施工量，减少施工难度。

影响线性排水系统水力性能的因素：

·地面坡度和沟渠底坡

·排水口的数量和位置

·盖板的泄水能力


我国最常用的就是“缝隙式线性排水系统”，下面主要给大家介绍一下，缝隙式顾名思义就是一条缝隙，每条缝隙连接一起就形成一条线，这就形成了我们所要的“缝隙式线性排水系统”的效果，缝隙式排水从表面看就是在铺装面上留下一条15-20毫米的缝隙，但也可以根据排水量大小加宽缝隙，缝隙式排水的效果比较时尚大方美观，隐蔽性很好，不会因有排水沟的设置而影响设计效果。

缝隙式线性排水系统具有良好的排水能力,可与砖石型的地面铺装材料搭配使用，在外观上其露于地面的排水条缝形式简洁，便于配合景观铺装，并且具有良好的承重性能。

产品特点：

1、线性连续截水排水效率高

2、外观简洁不影响铺装效果

3、模块化系统安装快捷工期短

4、检修口设计杂物提篮维护方面

5、检修口可填充铺装材料不影响铺装效果便于排水系统清理维护

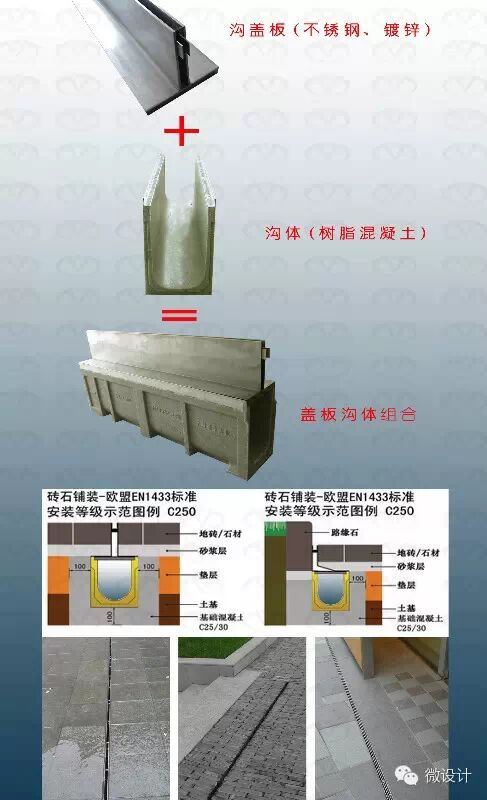

组成部分：

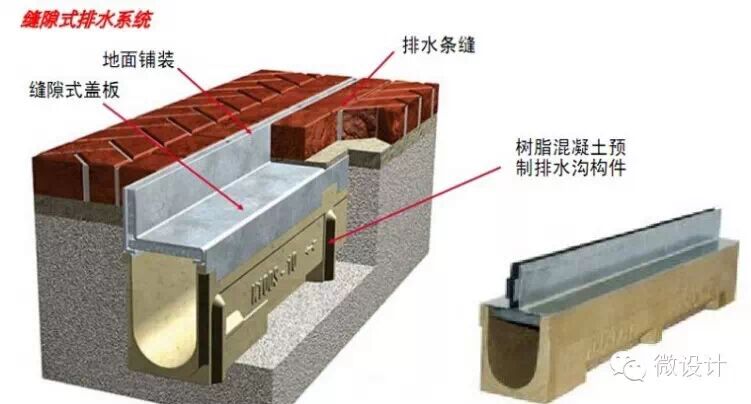

缝隙式排水主要有缝隙式沟盖板和树脂混凝土沟体组成，其次还有跌水井和端部挡水板等附件，组成一个完整的缝隙式线性树脂混凝土成品排水系统。

适用范围：

步行街、广场等室外活动场地

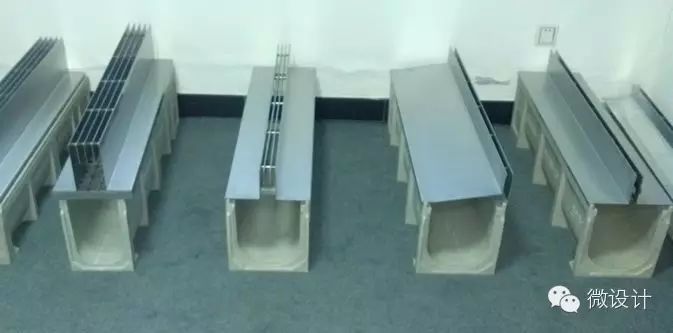

缝隙式排水的设计样式：

缝隙式的形式主要分为单缝、双缝、和多缝，根据排水量的大小相应匹配，根据施工场地的条件还分为侧缝和中缝，以满足各种建筑施工条件的应用。

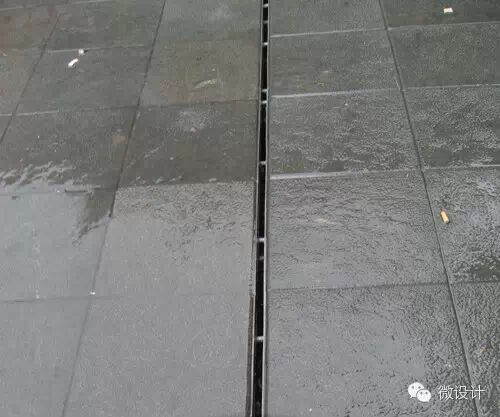

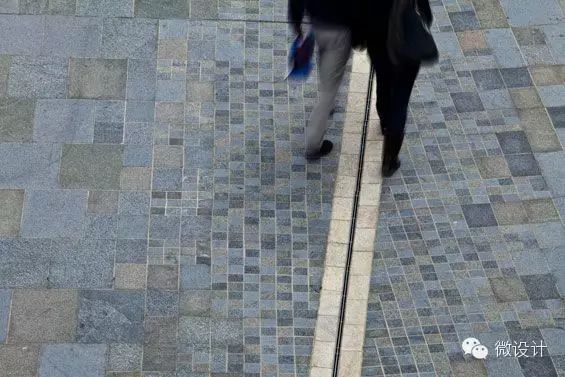

单缝（中缝）

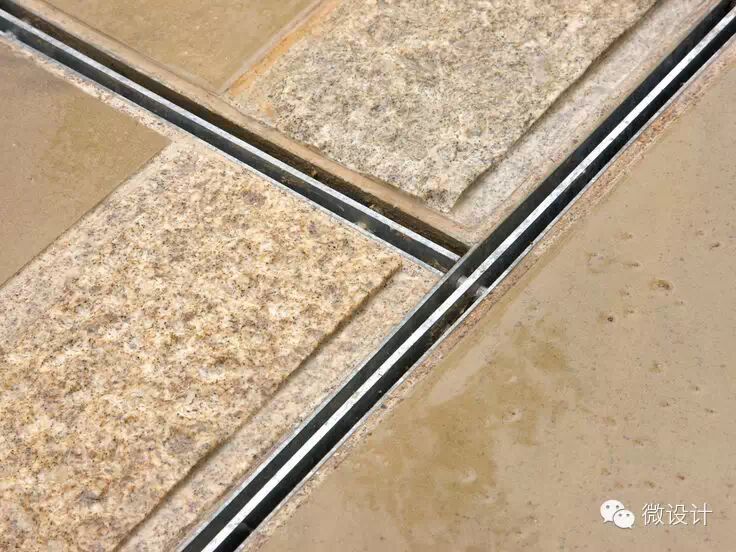

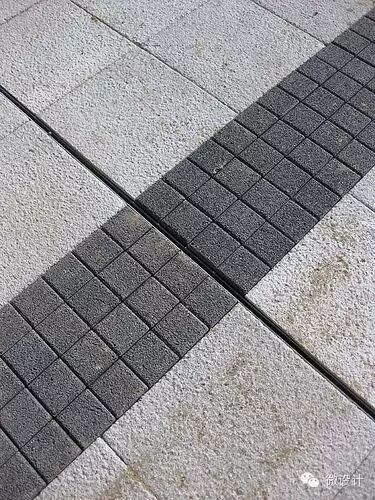

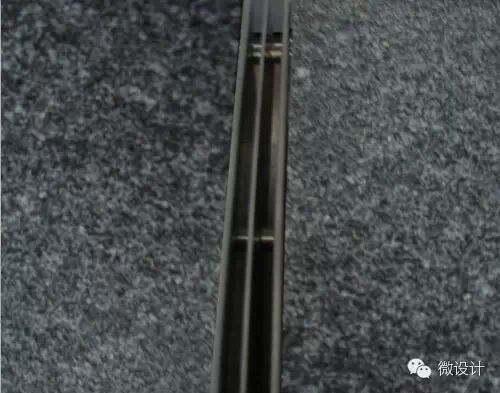

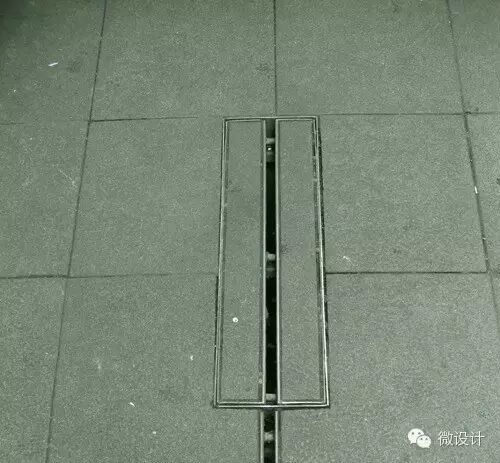

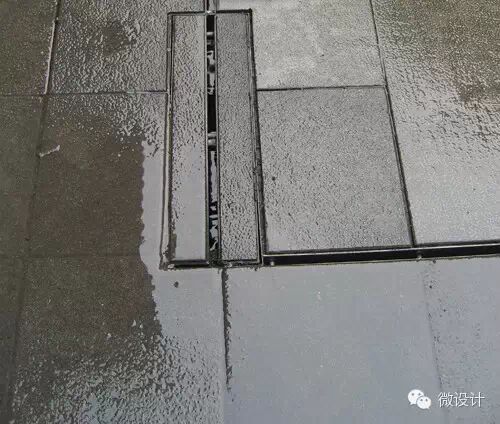

双缝

缝隙式（三缝）

多缝

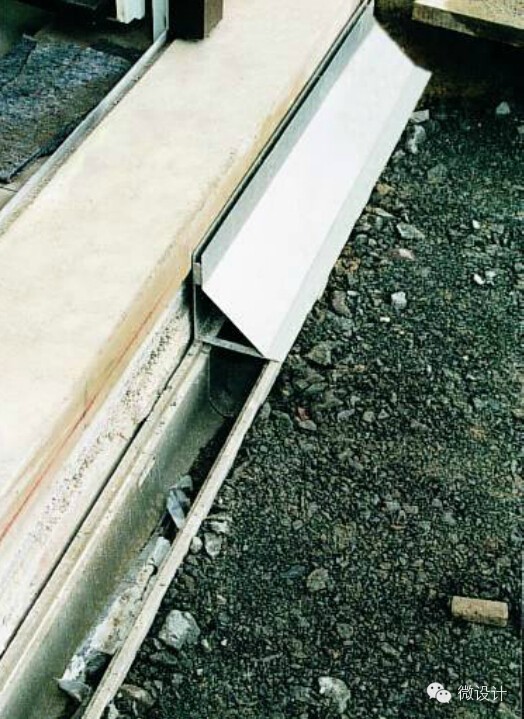

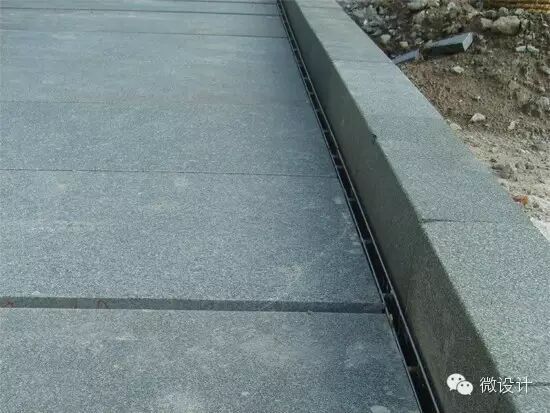

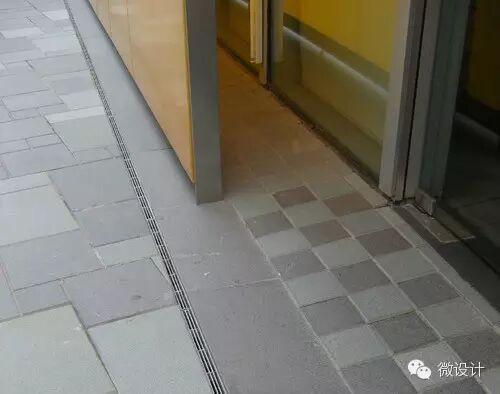

侧缝：

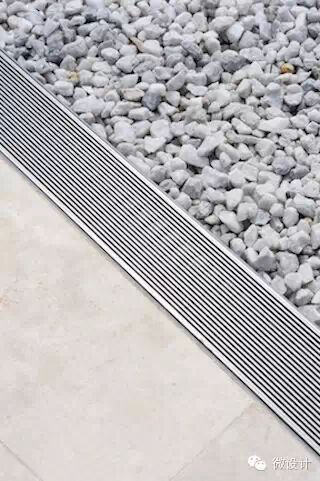

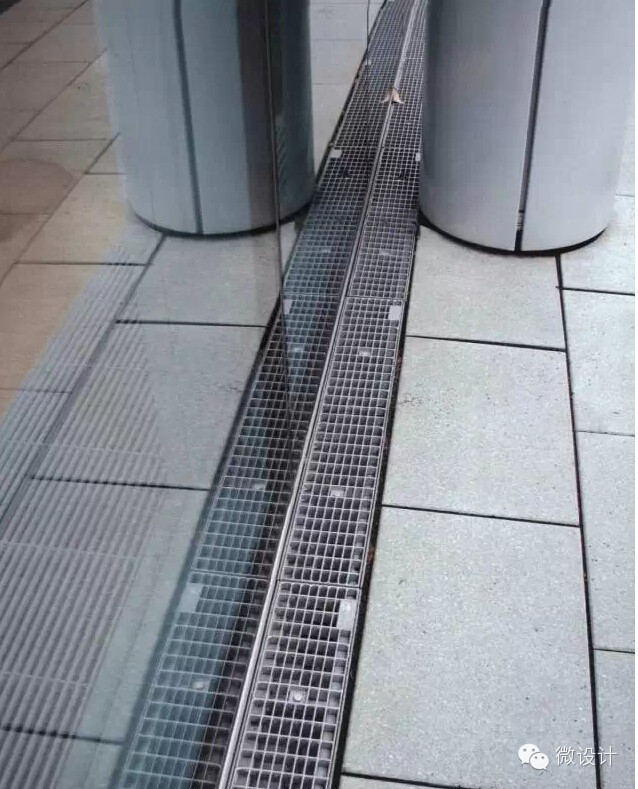

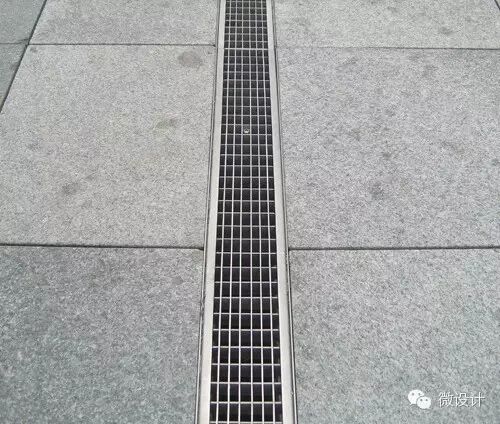

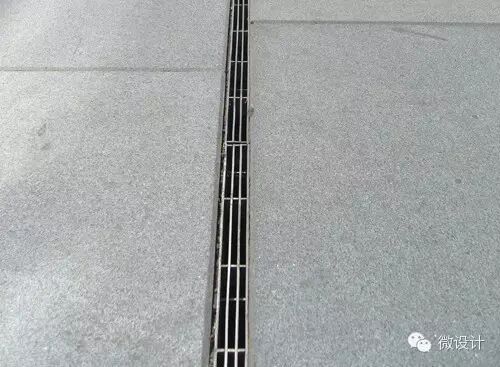

不锈钢格栅：

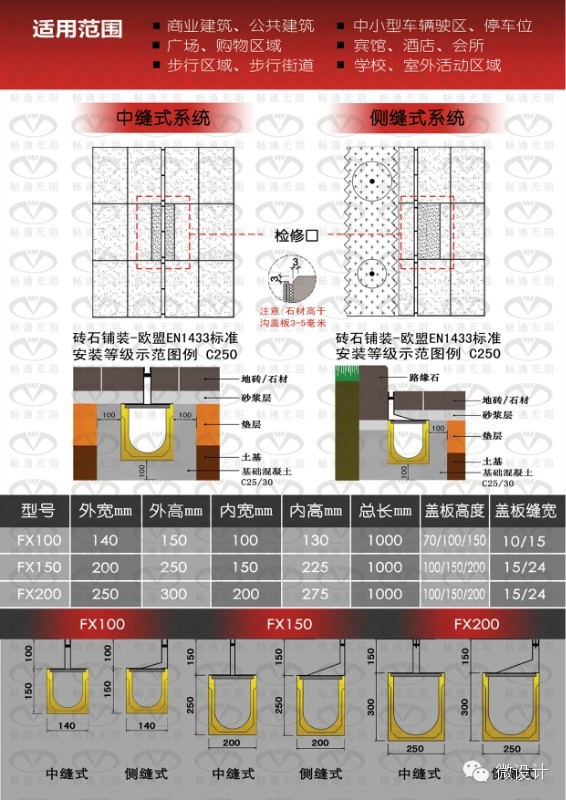

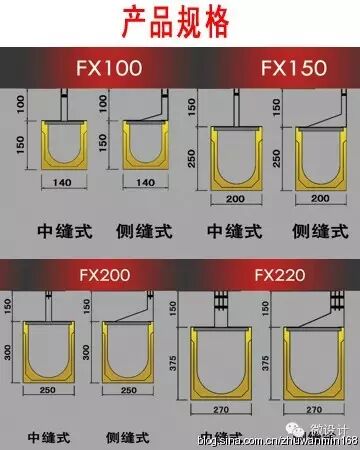

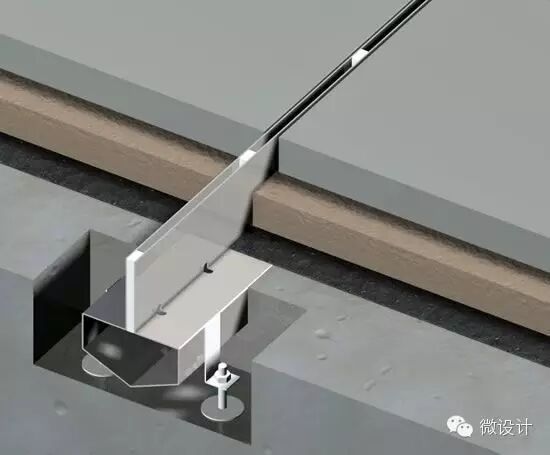

尺寸规格及安装示意图：

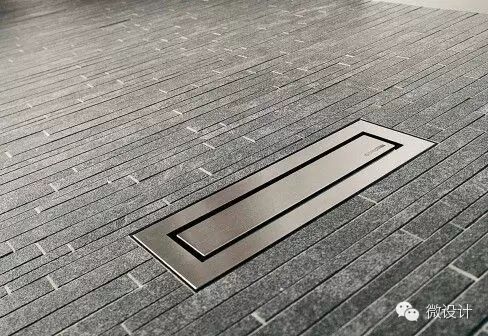

缝隙式排水的检修口样式（根据工程设计来选择相应的检修口）

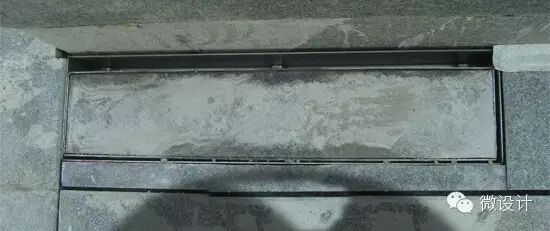

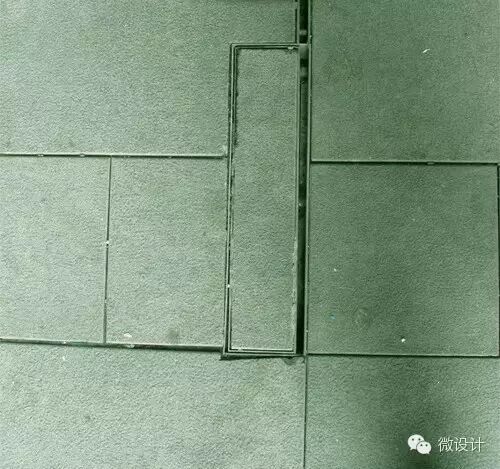

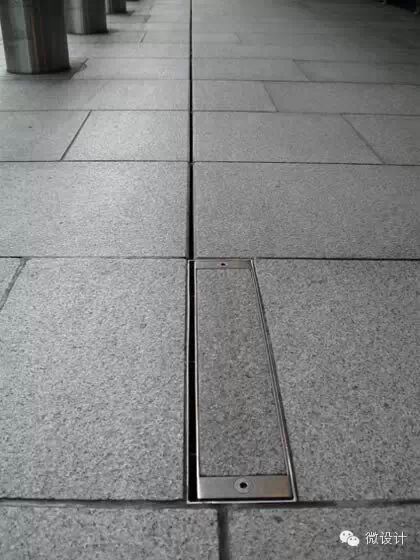

中缝检修口

侧缝检修口

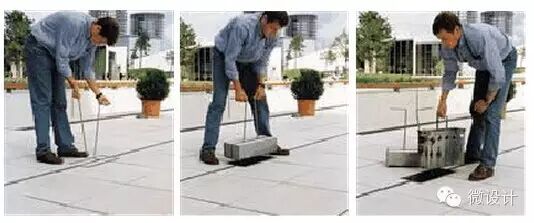

通过检查井可以方便地进行清理维护工作：

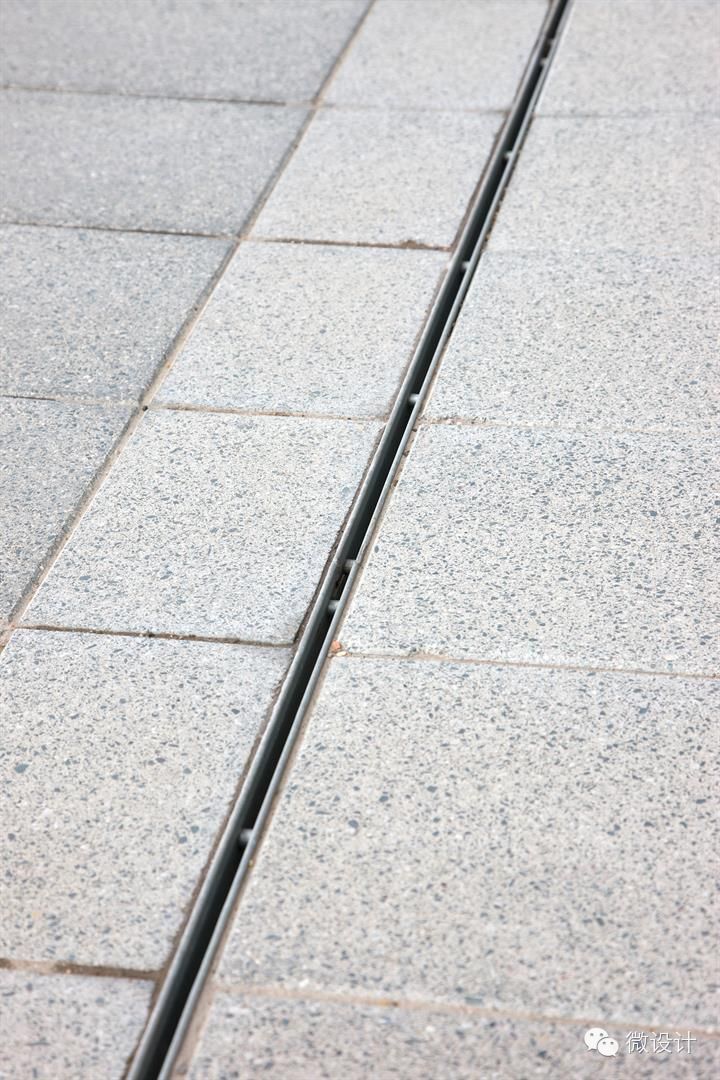

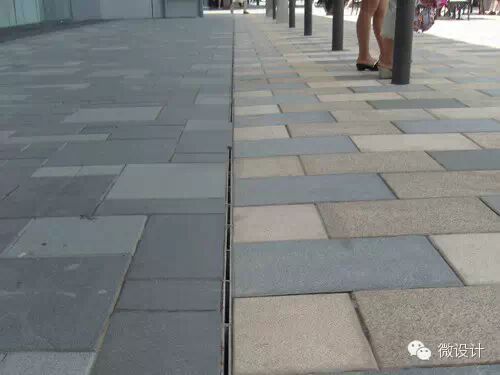

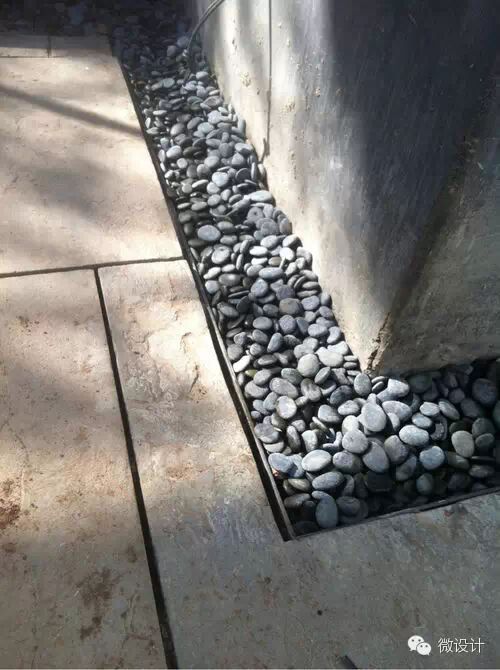

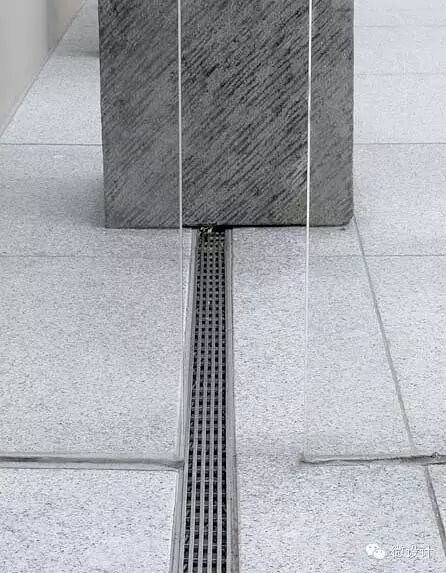

应用案例：

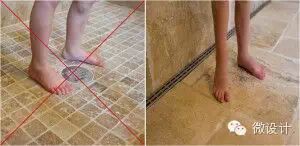

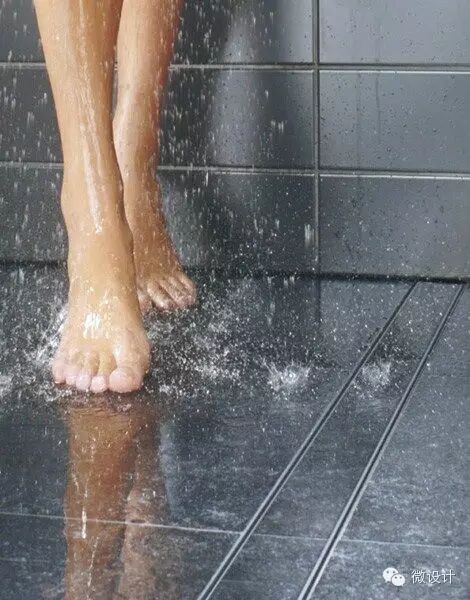

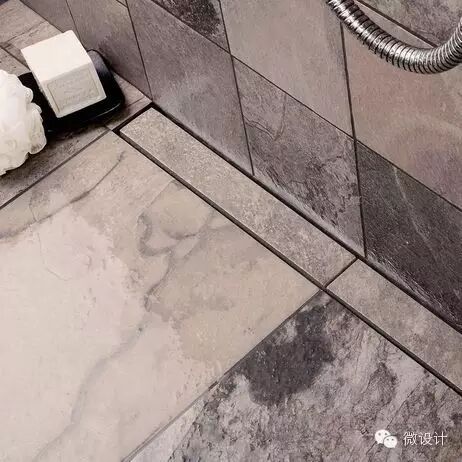

室内应用案例：
