1-1、门式刚架体系

1-1-1、基本构件图

1-1-2、说明

力学原理

门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架

刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆

刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁

一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式

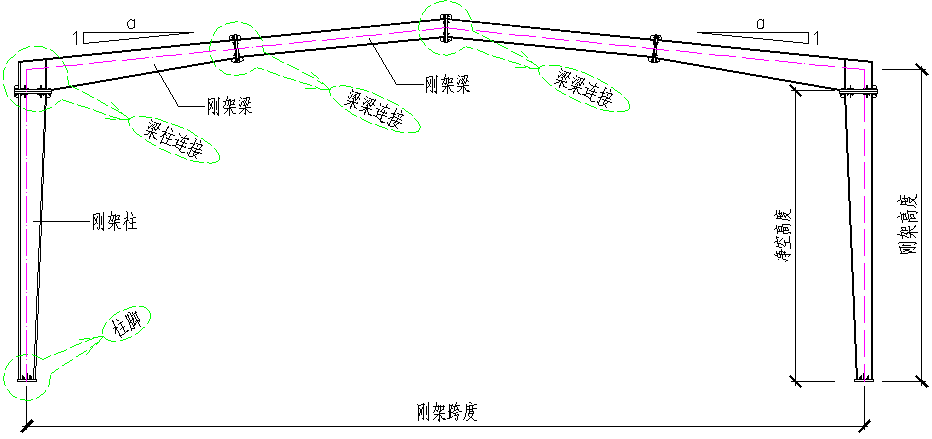

a.典型门式刚架

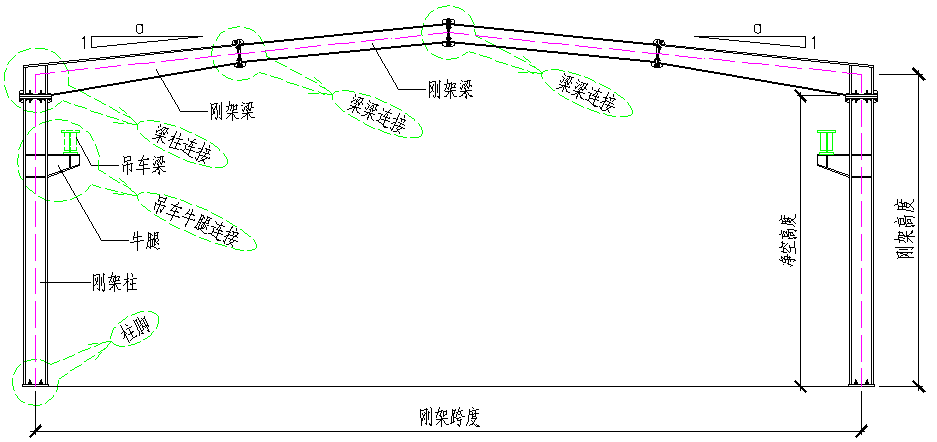

b.带吊车的门式刚架

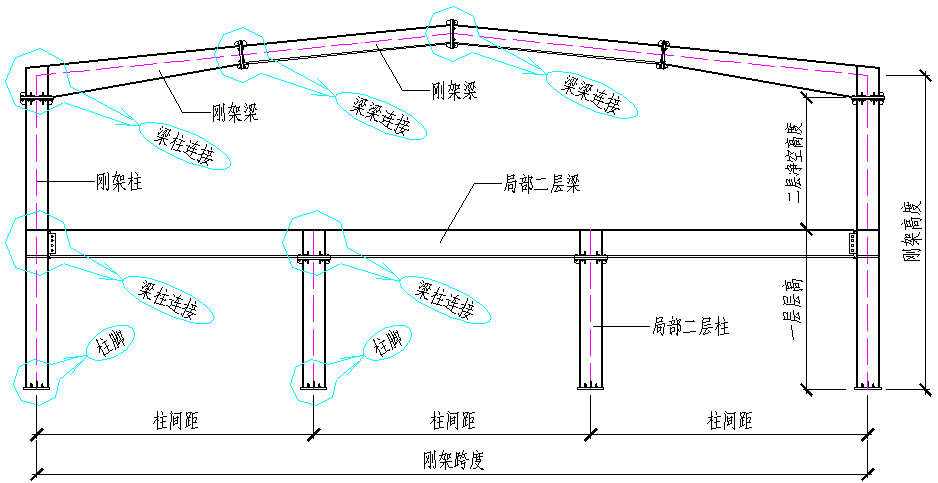

c.带局部二层的门式刚架

1-1-4、基本节点

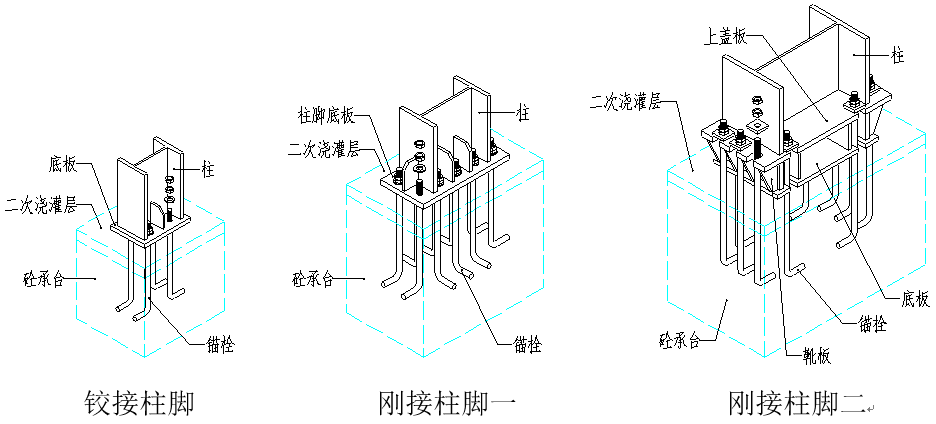

a.柱脚节点

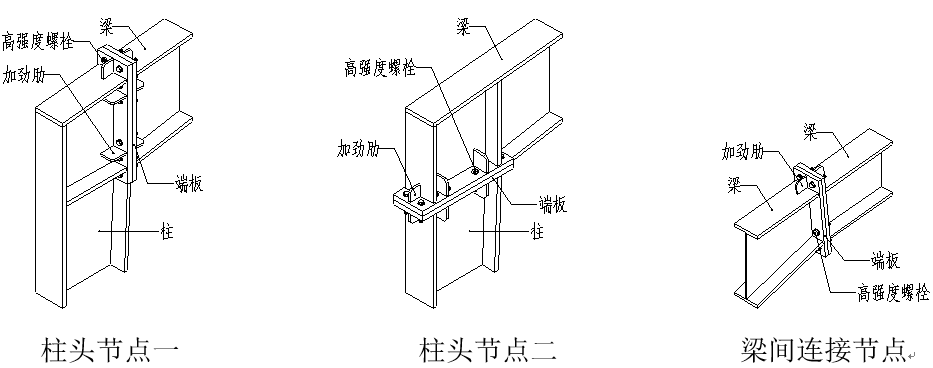

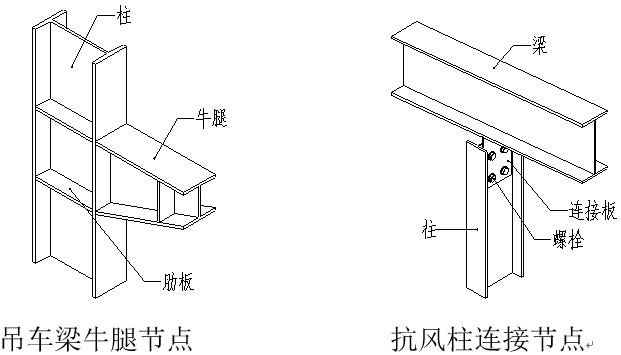

b.梁、柱节点

■局部二层节点参照多层框架体系。

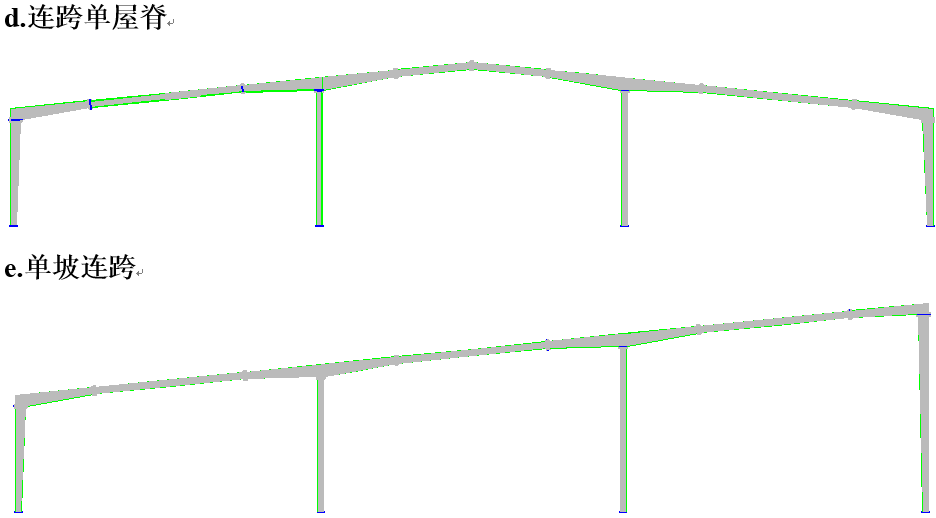

1-1-5、刚架衍生形式

■ 吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系

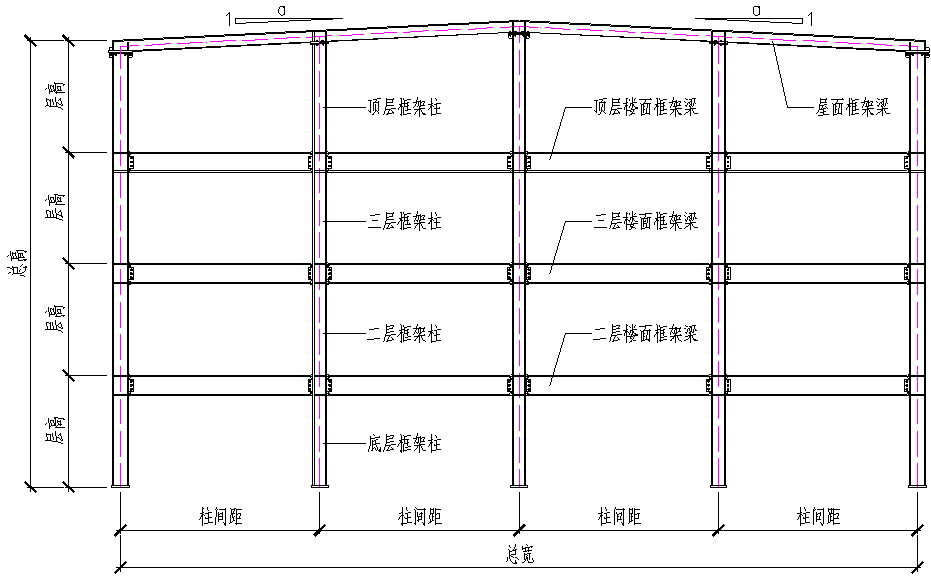

1-2-1、框架图示

1-2-2、说明

力学模型

a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱

框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。

框架梁

框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑

支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点

a.柱脚节点

■柱脚节点同门式刚架体系。

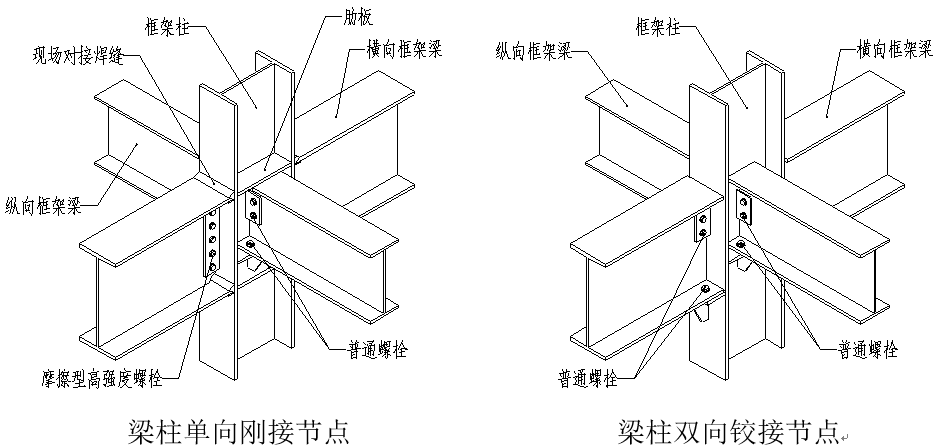

b.柱、梁节点

2、支撑、系杆

2-1、图示

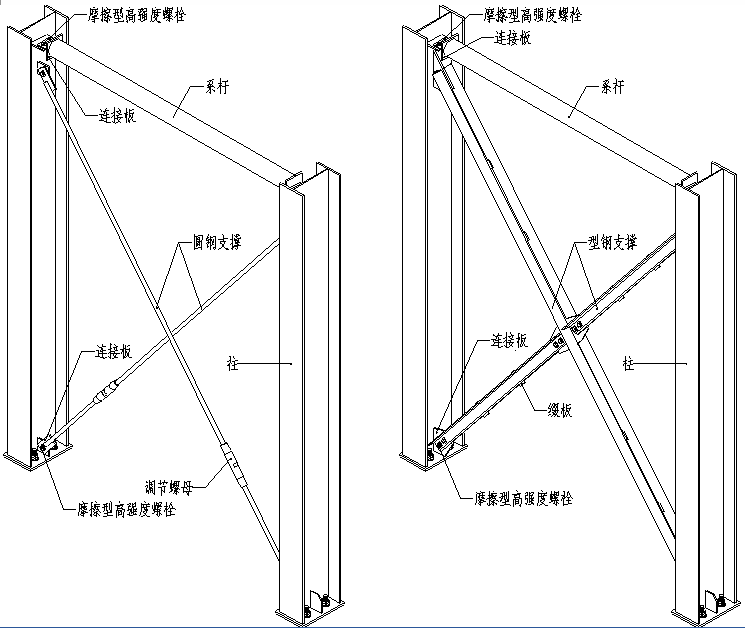

柱间柔性支撑 柱间刚性支撑

2-2、说明

■支撑分为柔性支撑和刚性支撑两种。柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

■系杆和支撑联合作用，形成封闭的受力体系。在支撑端头有刚性构件和传递压力的情况下，不需设置系杆。

■屋面水平支撑做法同柱间支撑。

■根据需要，支撑还有人字形、八字形、K形、V型、门形、L形、Y形、单斜杆等形式。

3、隅撑

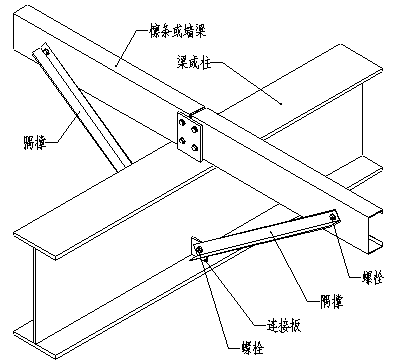

3-1、图示

3-2、说明

■隅撑的设置在于梁或柱受压翼缘的平面外计算长度。隅撑可用角钢制作或扁钢压制成型。

■在多层框架体系中，梁柱刚接的位置常设置水平隅撑。

4、吊车梁

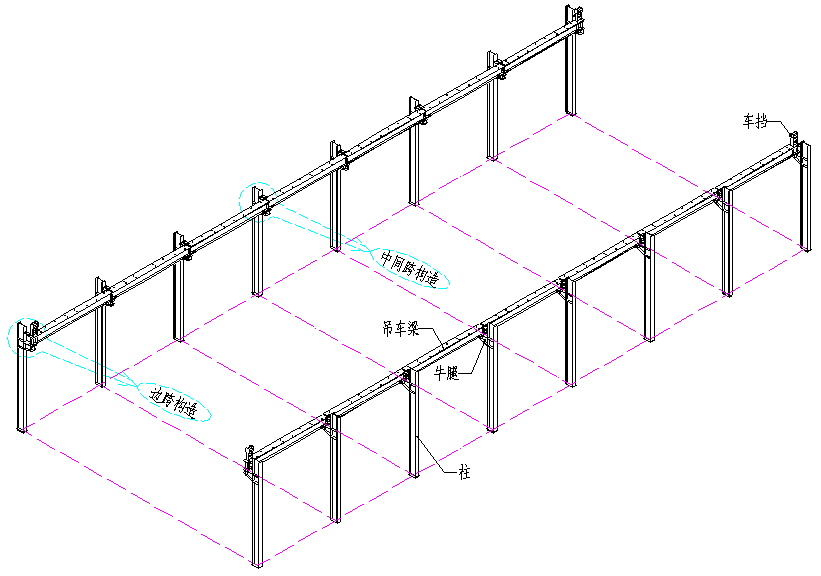

4-1、图示

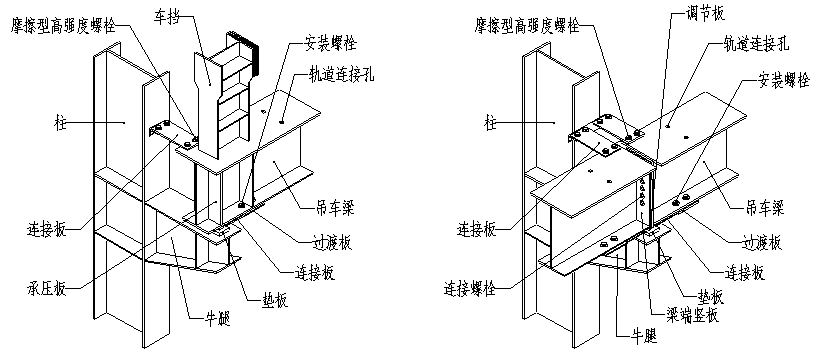

吊车梁边跨构造

吊车梁中间跨构造

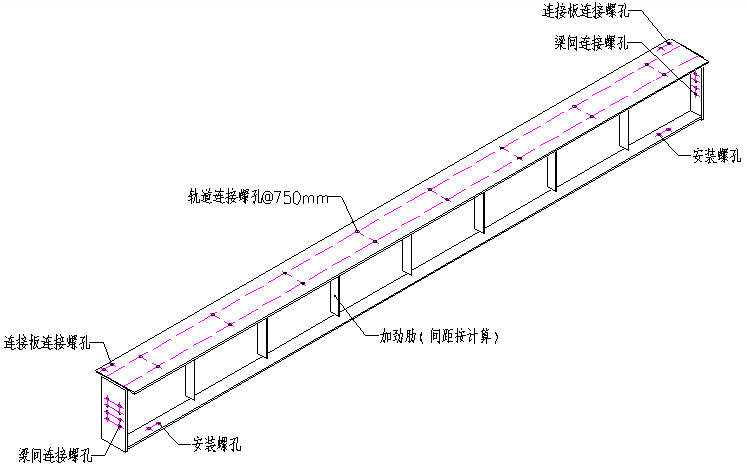

标准吊车梁图

4-2、说明

■吊车梁为吊车荷载的承载构件，由钢板焊接成型。

■变形缝位置处理参照边跨构造。

■吊车吨位大时设置制动桁架或制动梁来抵抗横向水平荷载。

5、雨蓬
