钢筋平法图集常用符号解释

la： 非抗震构件的钢筋锚固长度

laE:抗震构件的钢筋锚固长度

bw： 剪力墙的厚度

bf： 转角处的暗柱的厚度

ln： 梁的净跨度

l1E：钢筋的搭接长度

hc： 支座的净宽度

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bc： 端柱端头的宽度。

bw：剪力墙厚度。

lc： 为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；

ln： 梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la： 受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll： 纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn： 所在楼层的柱净高。

hw： 抗震剪力墙墙肢的长度（也表示梁净高）。

hb： 梁截面高度。

Ac： 为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码

1、柱

KZ-框架柱

KZZ-框支柱

XZ-芯柱

LZ-梁上柱

QZ-剪力墙上柱

2、剪力墙

（1）墙柱

YDZ-约束边缘端柱

YAZ-约束边缘暗柱

YYZ-约束边缘翼墙柱

YJZ-约束边缘转角柱

GDZ-构造边缘端柱

GAZ-构造边缘暗柱

GYZ-构造边缘翼墙柱

GJZ-构造边缘转角柱

AZ-非边缘暗柱

FBZ-扶壁柱

（2）墙身

Q-剪力墙

（3）墙梁

LL-连梁（无交叉暗撑、钢筋）

LL（JC）连梁（有交叉暗撑）

LL（JG）连梁（有交叉钢筋）

LL（JC）连梁（对角暗撑配筋）

LL（JX）连梁（交叉斜筋配筋）

LL（DX）连梁（集中对角斜筋配筋）

AL-暗梁

BKL-边框梁

（4）墙洞

JD-矩形洞口

YD-圆形洞口

3、梁

KL-楼层框架梁

WKL-屋面框架梁

KZL-框支梁

L-非框架梁

XL-悬挑梁

JZL-井字梁

4、梁板式筏形基础

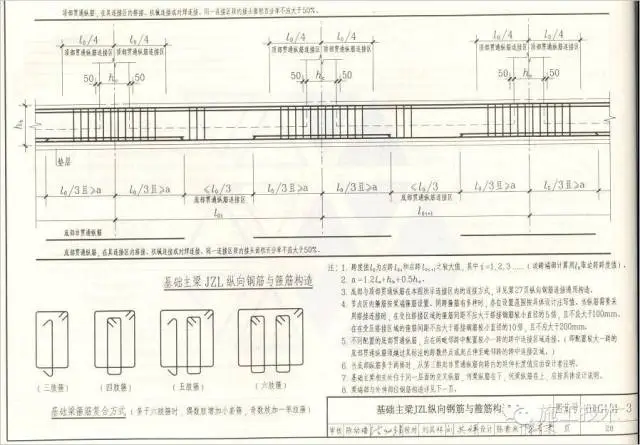

JZL-基础主梁

JCL-基础次梁

LPB-梁板筏基础平板

5、平板式筏形基础

ZXB-柱下板带

KZB-跨中板带

BPB-平板筏基础平板

6、筏形基础相关构造类型

SZD-上柱墩

XZD-下柱墩

WZJ-外包式柱脚

MZJ-埋入式柱脚

JK-基坑

HJD-后浇带

7、楼板

LB-楼面板

WB-屋面板

YXB-延伸悬挑板

XB-纯悬挑板
