尺寸偏差的概述：不按工艺标准和质量验收标准施工，未理清结构施工图和建筑施工图的关系（结构施工图未考虑装修厚度）。导致尺寸出现较大偏差，进而影响美观和使用功能的质量问题。
下载原文：建筑工程防偷工减料、防尺寸偏差培训讲义（PPT，76页）

 猜你喜欢：建筑工程防渗漏防开裂及尺寸偏差控制措施手册（大量图片 节点图）


二、结构尺寸偏差防治措施

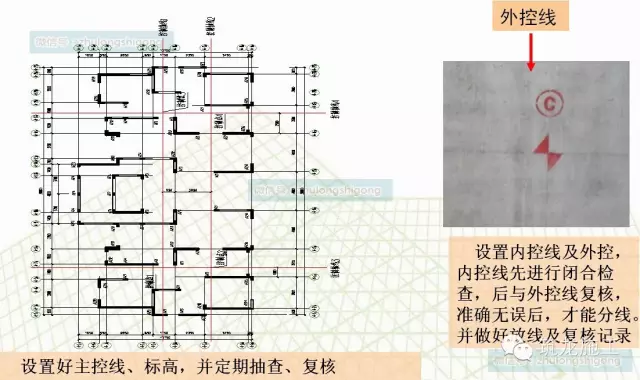

1、精确放线定位—尺寸偏差预防措施

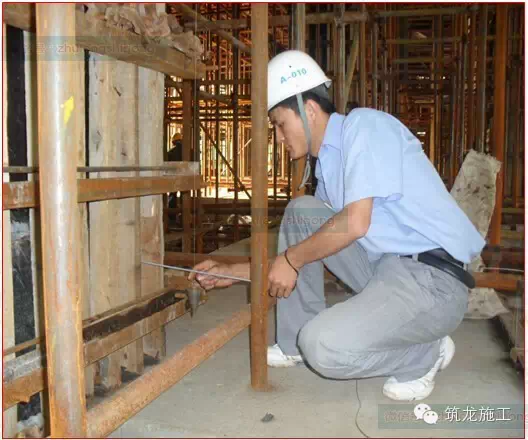

由专人测量，各种测量仪器应定期校验

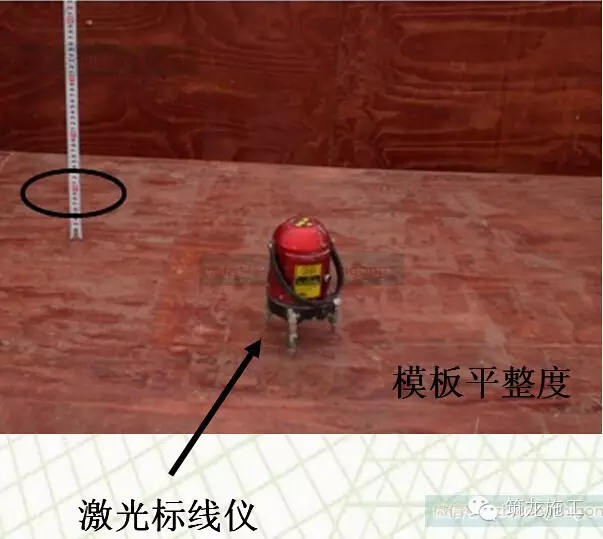

采用激光标线仪对模板平整度、砼平整度进行过程控制，全数复核，及时整改，并做好记录。

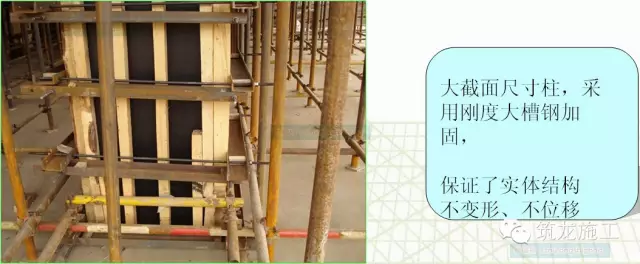

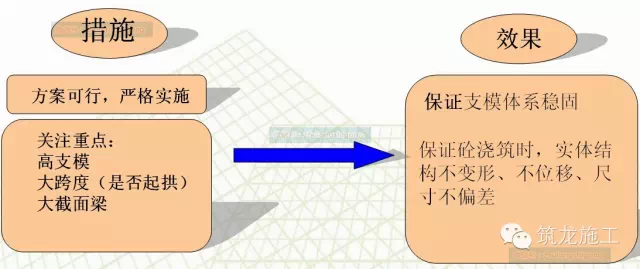

2、稳固的支撑加固系统—尺寸偏差预防措施

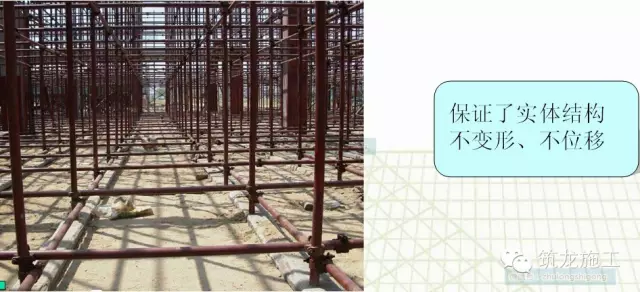

稳固的支撑系统

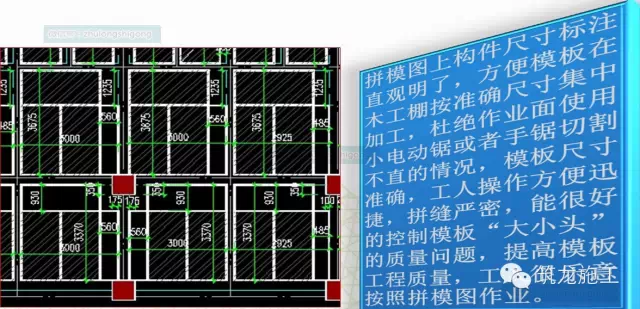

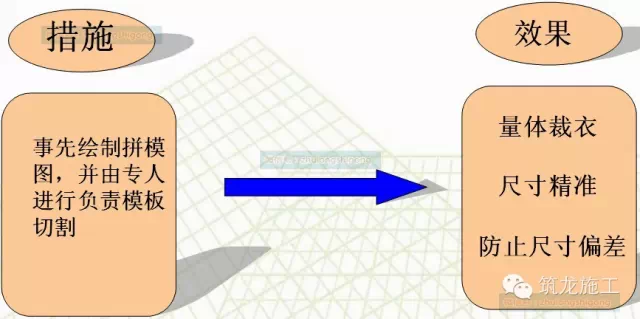

3、绘制拼模图—尺寸偏差预防措施

绘拼模图

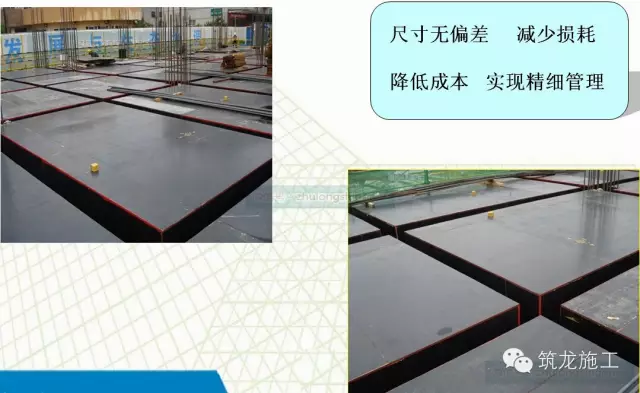

实施效果

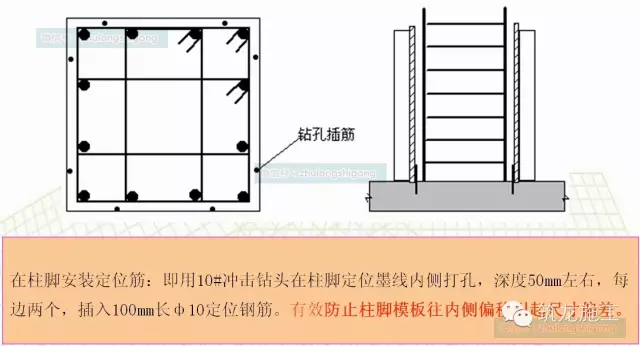

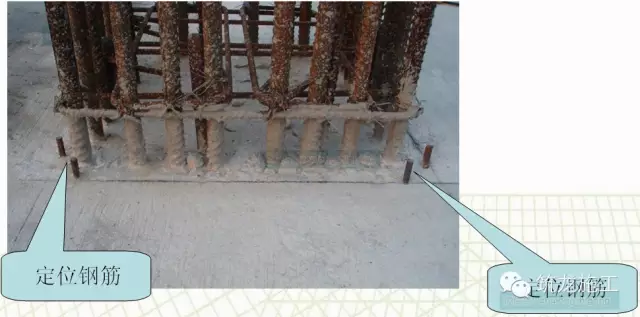

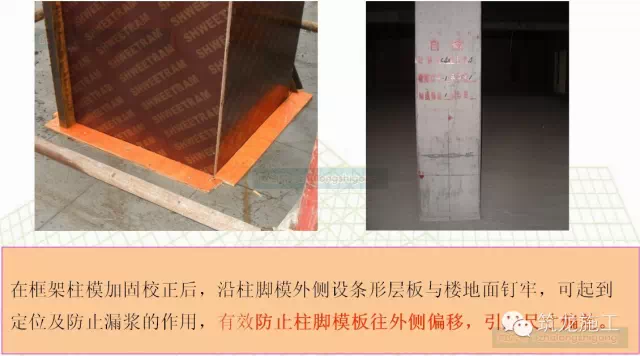

4、柱子截面尺寸偏差预防措施

实例

4、柱子尺寸偏差预防措施

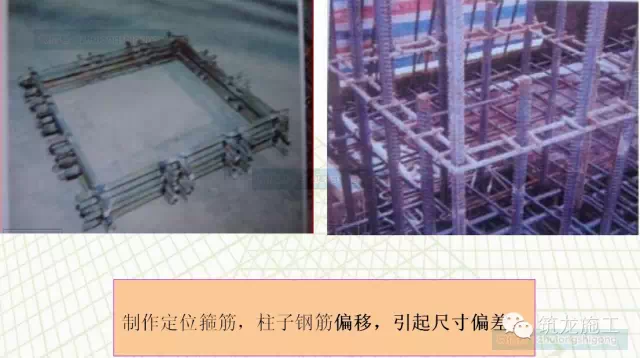

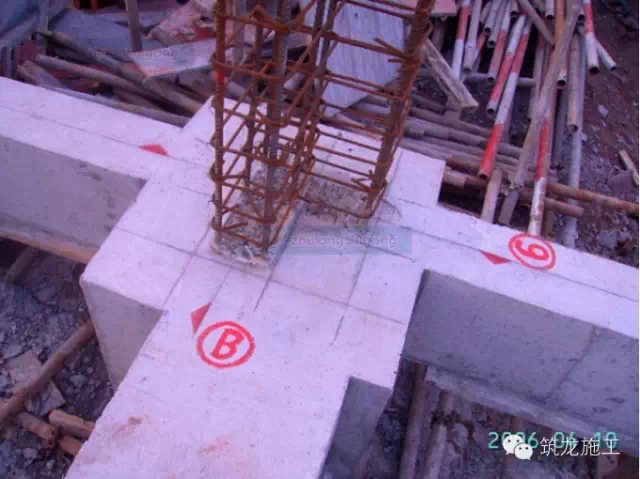

5、柱子钢筋尺寸偏差预防措施

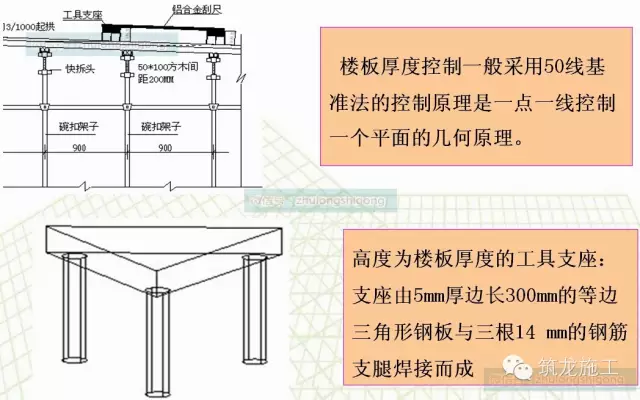

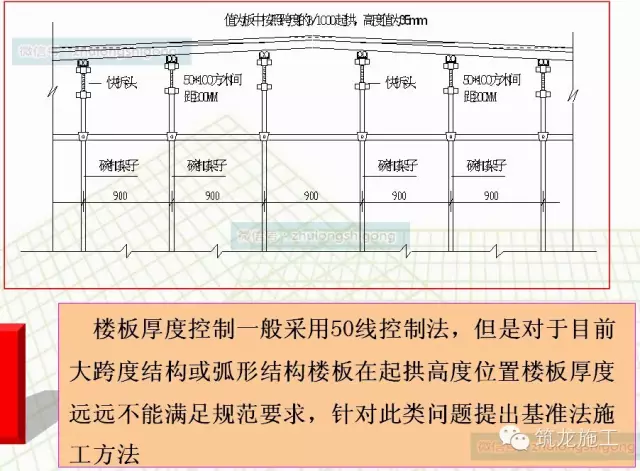

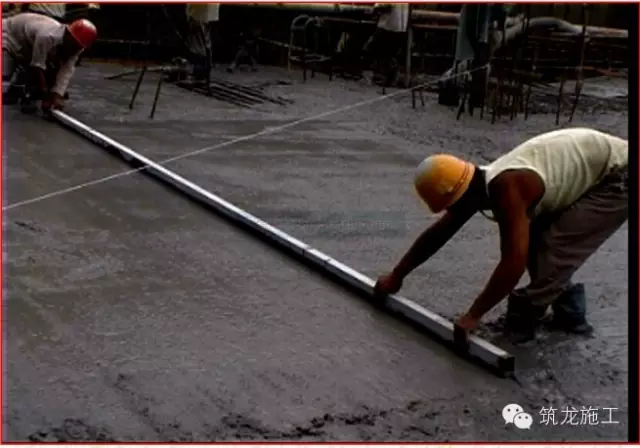

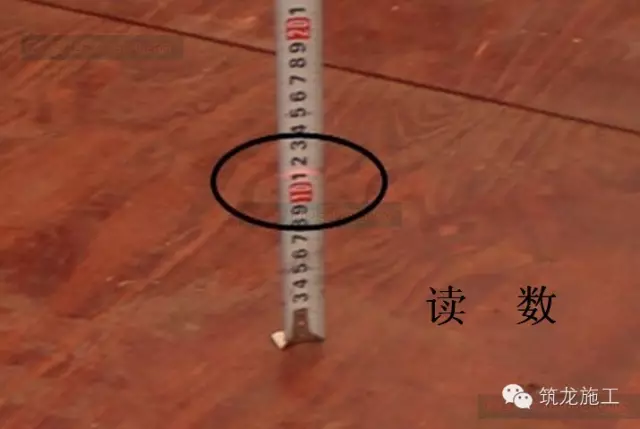

6、楼板厚度尺寸偏差预防措施

实例

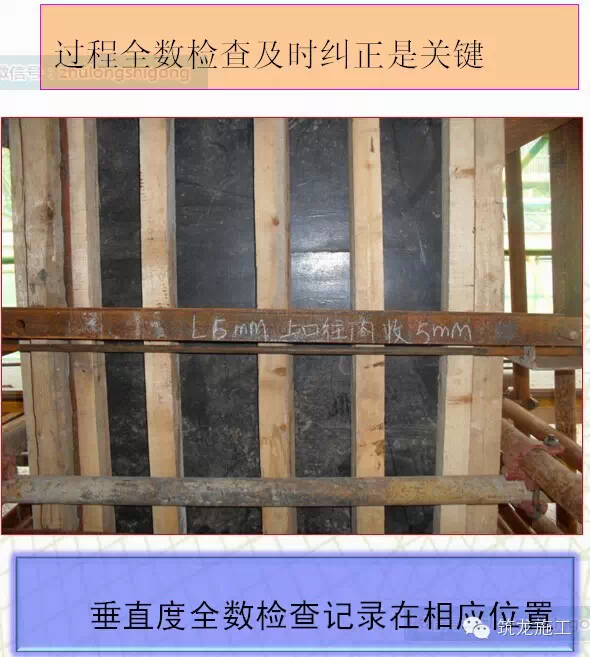

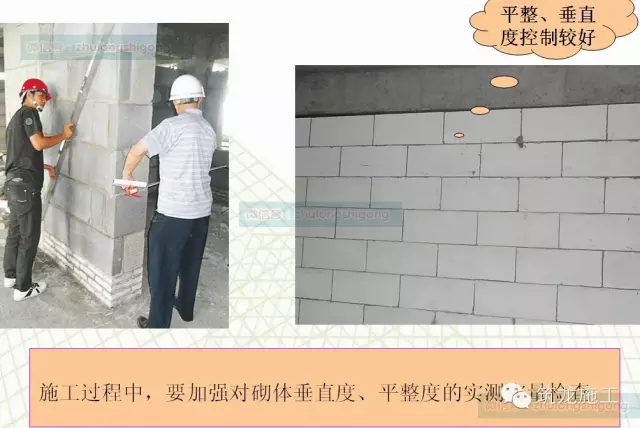

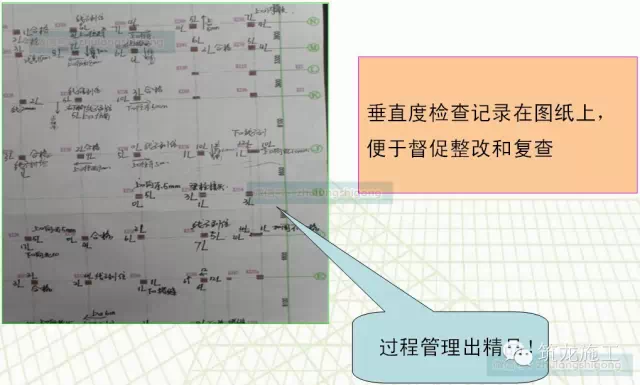

7、垂直度、平整度尺寸偏差预防措施

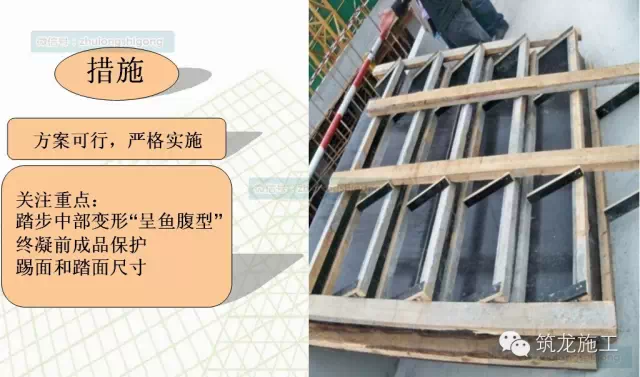

8、楼梯踏步尺寸偏差预防措施

三、装饰装修尺寸偏差防治措施

1. 房间尺寸偏差的防治措施

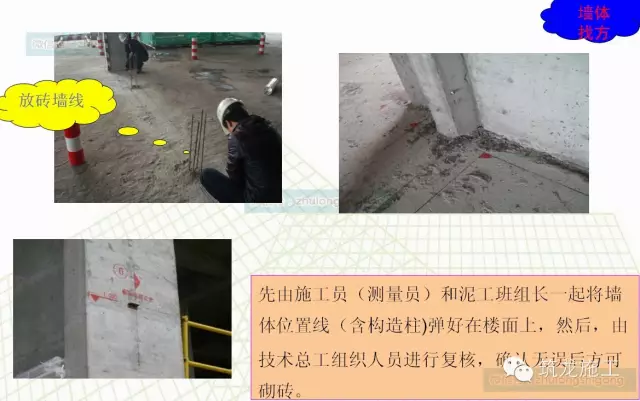

1）、精确放线定位—尺寸偏差预防措施

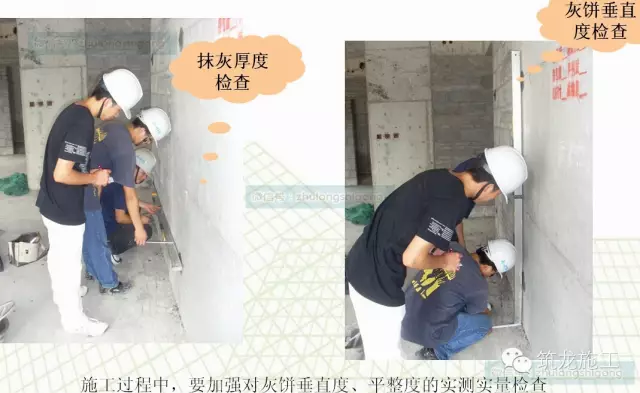

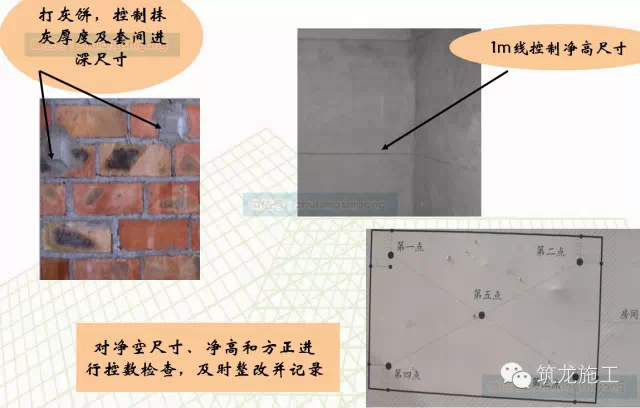

2）、实测实量—尺寸偏差控制措施

小结

做好放线定位和实测实量，并及时进行复核和纠偏，严格工序验收，一般能够保证墙体位置准确，房间净空尺寸偏差符合规范要求

2.结施图与建施图关系未理清，造成尺寸偏差防治措施

结构施工图尺寸一般没考虑装饰的厚度，在结构施工时，如果考虑装饰装修的一些做法，将有效预防尺寸偏差。

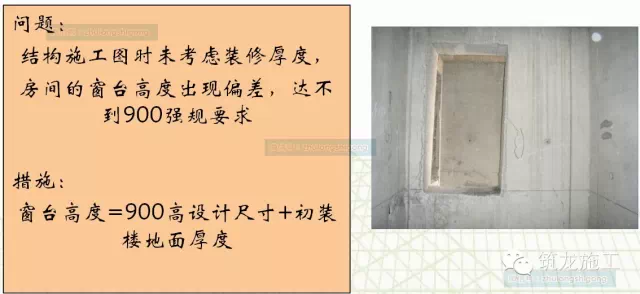

1）、窗台高度尺寸偏差预防措施

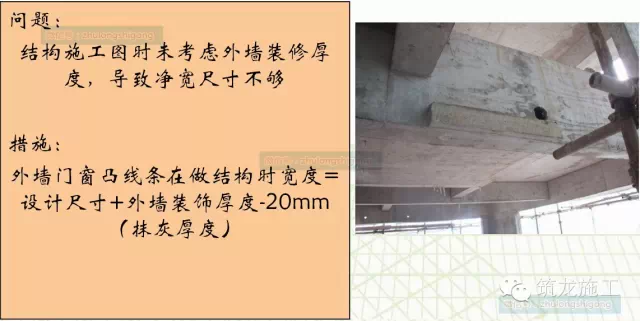

2)、外墙线条尺寸偏差预防措施

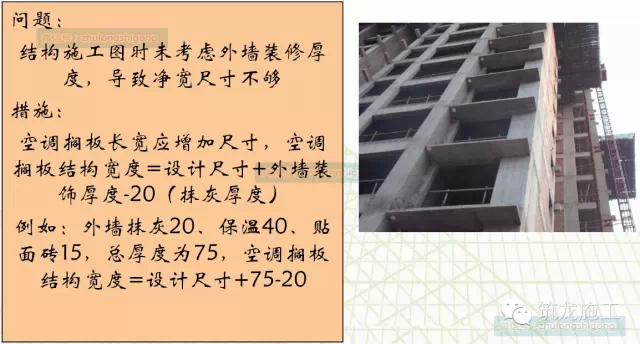

3）、空调搁板尺寸偏差预防措施

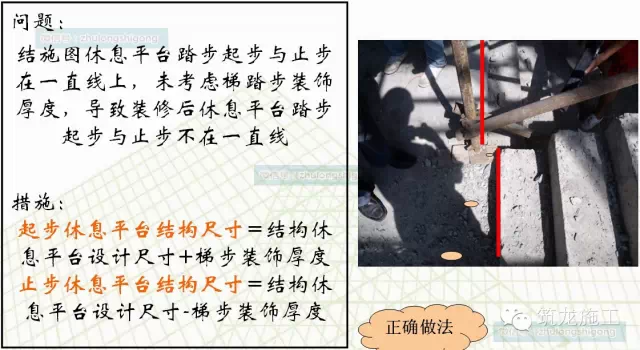

4、楼梯踏步尺寸偏差预防措施

小结

理清好结施和建施 的关系，在图纸会审和结构施工过程中及时与业主、监理、设计沟通，确定具体尺寸，将有效预防尺
寸偏差。
