1. 材料要求总则

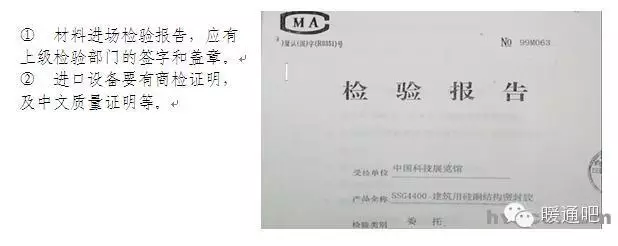

暖卫设备、钢材、管材、管件及附属制品等必须符合国家或部颁标准，并按有关规定具有产品出厂合格证明、复试检测报告、产品质量认证或生产许可证。

2. 材料要求细则

1 镀锌钢管：外观检查镀锌层良好、无锈蚀、无毛刺，壁厚均匀符合要求，端口无飞边。管件无偏扣、乱扣、丝扣不全或角度不准等现象。

2 焊接钢管及无缝钢管：壁厚均匀、无锈蚀、无飞刺、符合要求，端口无飞边。

3 铸铁管：目测顺直，壁厚均匀符合要求，内外光滑、无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。

4 阀门：规格型号和适用温度、压力要求符合设计要求，铸造规矩，无毛刺、裂纹，操作灵活。

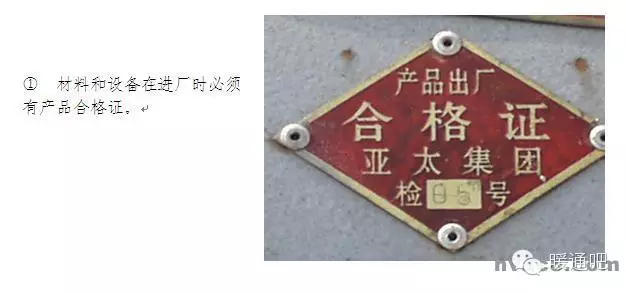

5 设备应具有出厂合格证和质量证明书，并应符合设计要求或地方有关规定。进场时应做验收和按规定复验。

1.2 管道预留预埋要求

1.2.1. 给水、热水、排水（U-PVC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。

1.2.2. 穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。

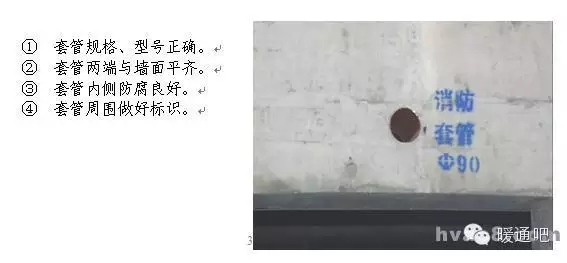

1.2.3. 穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。

1.2.4. 钢套管内外表面及两端口需做防腐处理，断口平整。

1.2.5. 镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰层拉裂。

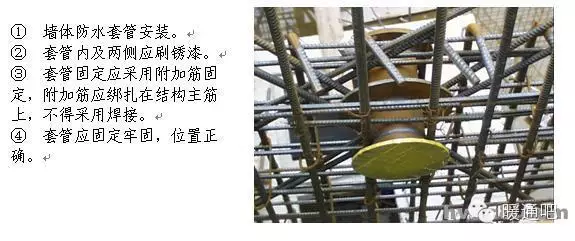

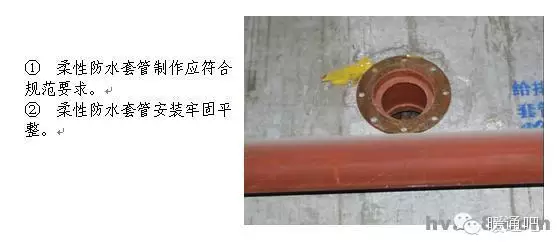

1.2.6. 预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定，确保普通套管与墙体宽度一致，通风及柔性防水套管符合设计及规范要求。

1.2.7. 管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，必须临时封闭。临时封闭管口的材料，应采取不易被破损的措施，如短管丝堵、铁皮扣碗。

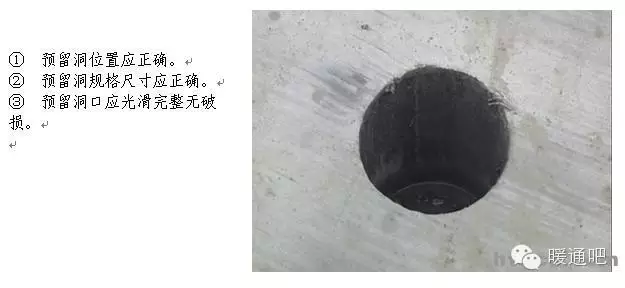

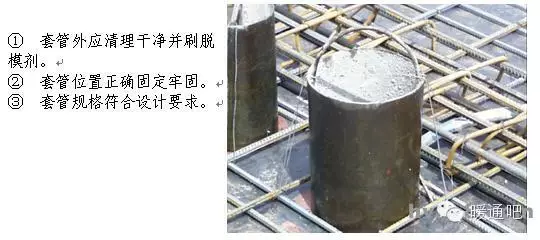

1.2.8. 楼板预留洞要求

1 预留洞位置正确，洞口大小符合设计及规范要求。

2 使用钢模盒应清理干净，外刷脱模剂。

3 套管固定应牢固可靠，采用三点固定方法。

4 控制出模时间（出模时间根据土建要求为准），过早将产生洞口塌陷，过晚将给出模造成困难，破坏洞口的完整性。

5 浇筑混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象。

1.3 管道支吊架安装

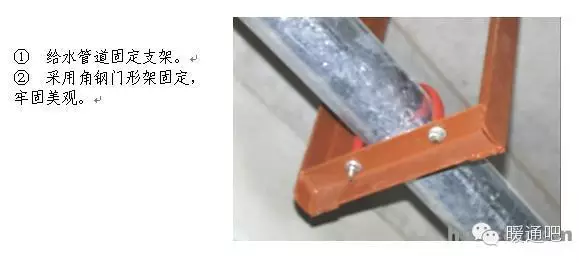

1.3.1 管道支、吊、托架安装应符合下列规定

1 位置正确，埋设平整牢固。

2 与管道接触应紧密，固定应牢靠。

3 滑动支架应灵活，滑托与滑槽两侧间应留有3～5mm的间隙，并留有一定的偏移量。

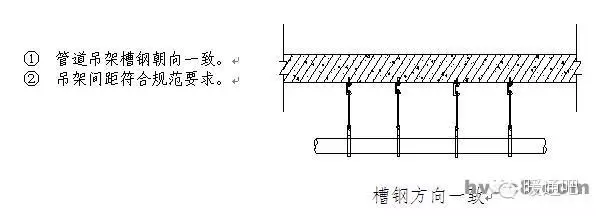

4 无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致。

5 有热伸长管道的吊架、吊杆应向膨胀的反方向偏移。

6 固定在建筑结构上的管道支、吊架，不得影响结构的安全。

7 钢管水平安装的支架间距按表3-1执行（在设计无特殊要求的前提下）：

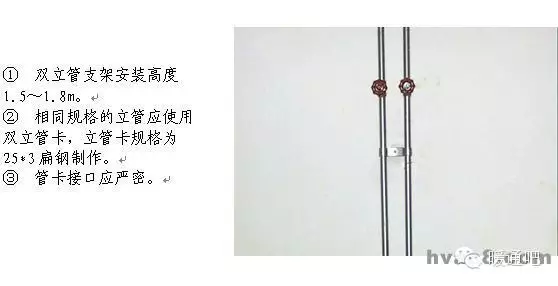

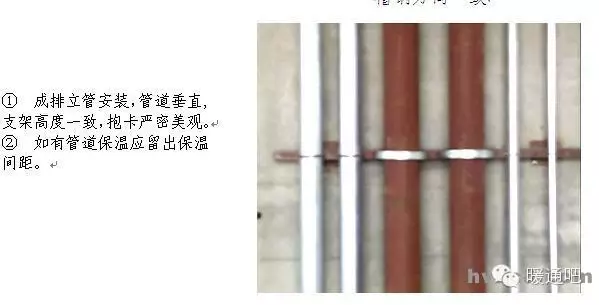

立管管卡安装，层高小于或等于5m，每层安装1个；层高大于5m，每层不少于2个。管卡安装高度，距地面1.5～1.8m，2个以上管卡可以匀称安装。

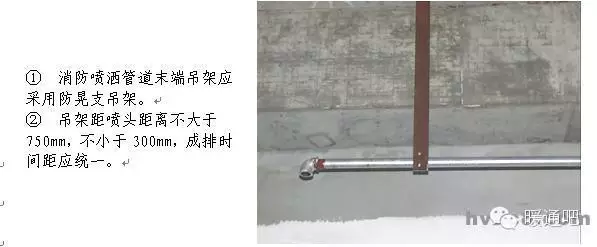

9 消防喷洒管道末端应加防晃支架，防晃支架距末端喷洒头距离为不大于750mm不小于300mm。

10 管道支架安装不允许出现半明半暗现象。

11 有瓷砖或石材的墙面安装管道支架，支架应安装在瓷砖或石材的缝隙处。

12 管道支吊架距焊口距离不得小于50mm。

13 悬吊式空调管道长度超过15m时，应加防摆动固定支架。

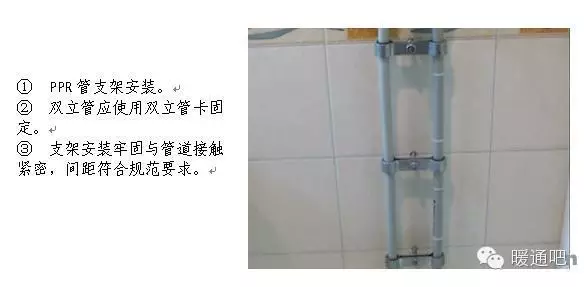

14 塑料管道以及铜管应按照塑料管和铜管的要求进行安装。

15 塑料管道用铁支架固定时，应在管道和支架间垫上3mm的橡胶垫。

16 不锈钢和铝管支吊架不得直接和铁支架接触，应在之间垫相应的材料或橡胶垫。

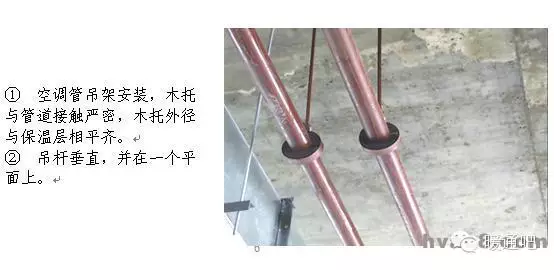

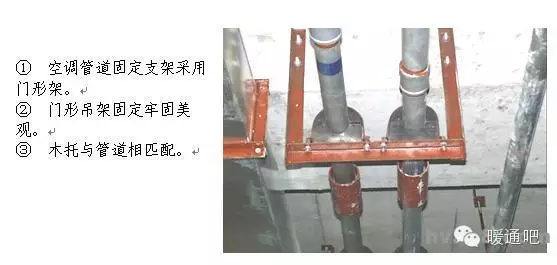

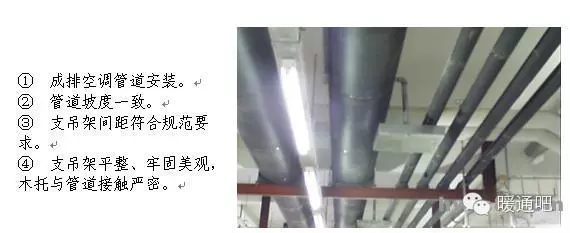

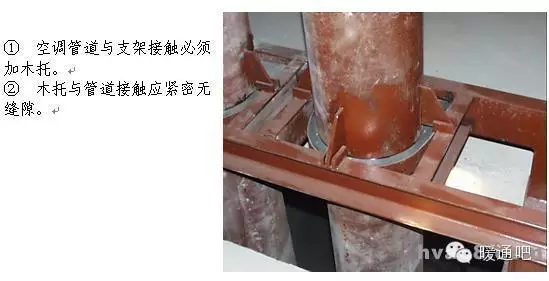

17 空调（风、水）管道支吊架应有隔热材料（木托）并采取措施固定在支架上，隔热材料的厚度不得小于管道保温层厚度。

18 机房内和明露部分的管道吊架对型钢进行坡角处理。

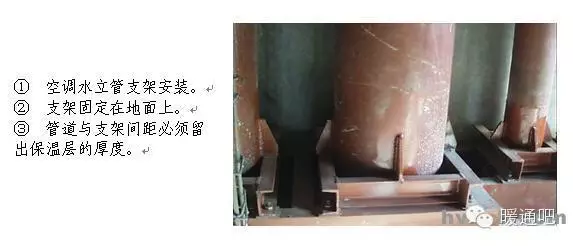

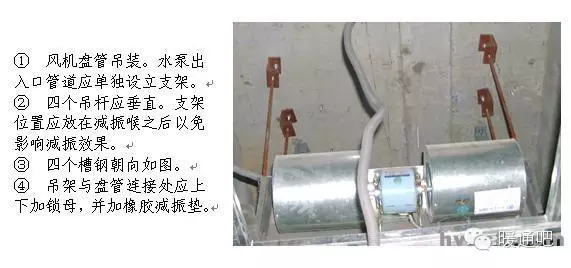

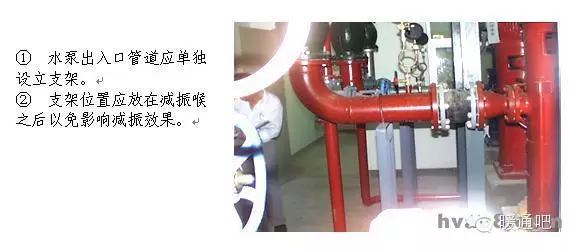

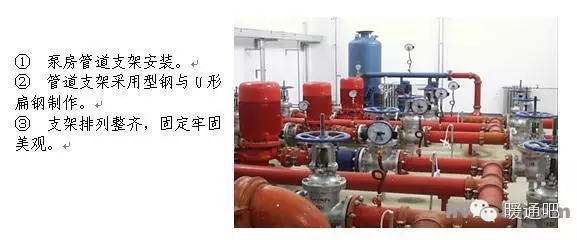

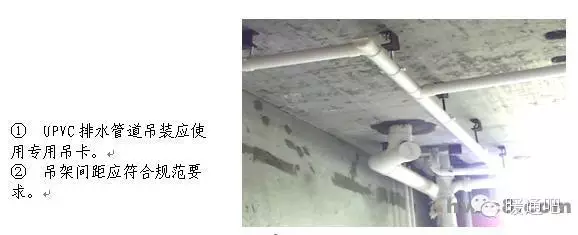

19 管道支吊架安装方法。

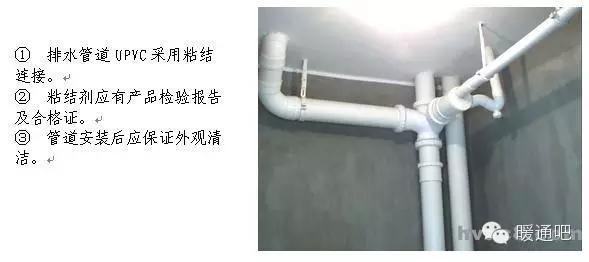

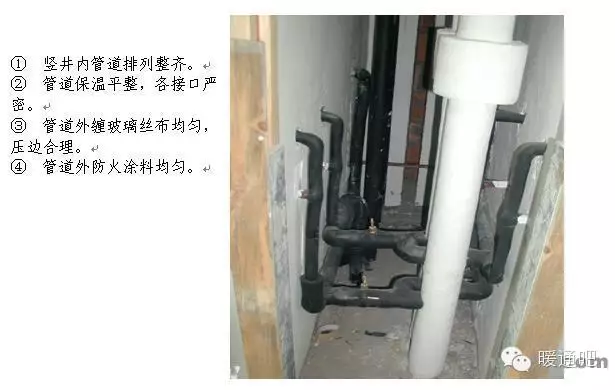

1.4管道竖井管道布置

1 管道竖井布置应合理，管道间距合理。

2 管道阀门安装高度应便于操作。

3 排水管检查口朝向应便于检修。

4 管道穿楼板处，除排水管外均应加套管。

5 管道保温应均匀，平整。

6 管道支架布置合理，成排管道应安装在同一个支架上。

u

1.5 管道安装节点控制

1.5.1.管道丝扣连接

丝扣连接管道，螺纹清洁、规整、无断丝，镀锌钢管和管件的镀锌层破损，接口处无外露油麻，外露丝扣2～3扣。

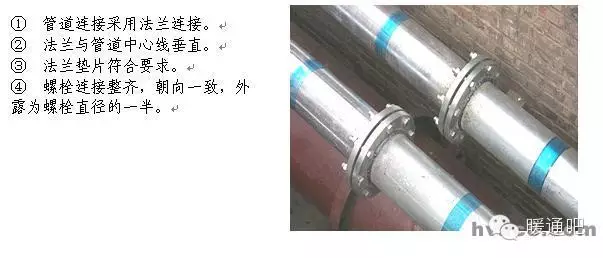

1.5.2. 法兰连接

1 法兰对接平行、紧密，与管子中心线垂直，双面施焊，法兰螺栓应长短一致，朝向相同，螺栓露出螺母部分应为螺栓直径的一半。

2 法兰连接螺栓紧固时，按对角进行紧固，使法兰之间缝隙均匀。

3 法兰不得直接焊在弯管或弯头上，一般至少连接在长度100mm以上的直管段。

4 法兰与法兰连接应保证垂直度或水平度，使其自然吻合，以免管道或设备产生额外应力。

5 支管上的法兰距主管外壁净距应在100mm以上，过墙管道上的法兰与墙面净距为200mm以上。

6 法兰连接组对时，垫片应放在法兰的中心位置，不得偏斜，除设计要求外，不得使用双层、多层或倾斜形垫片。

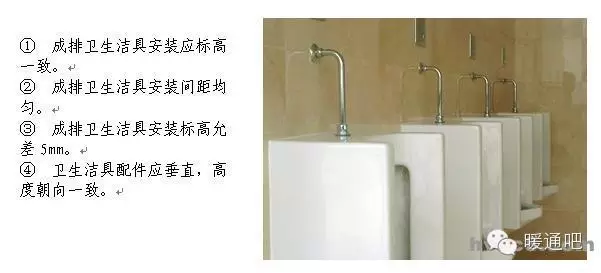

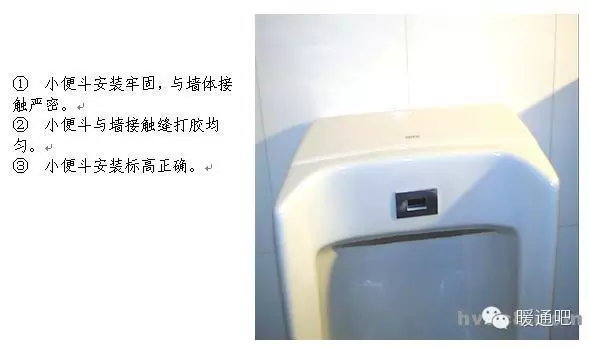

1.6 卫生洁具安装要点

1.6 .1 卫生器具的固定件应采用预埋件和膨胀螺栓，凡是固定卫生器具的螺母，垫圈均应使用橡胶垫，膨胀螺栓只限于混凝土板、墙，轻质隔墙及砖墙不得使用。

1.6 .2 座便器地脚螺栓不得小于M6，便器背水箱固定螺栓不小于M10，螺母下面须用平光垫和橡胶垫（3mm），螺栓外露螺母长度应为螺栓直径的一半。

1.6 .3 洗脸盆和家具盆支架安装必须牢固，器具与支架接触紧密，不得使用垫块的方法调整标高，各类支架均应做好防腐及面漆。

1.6 .4 器具下水管与排水管连接处应用油麻和密封胶或玻璃胶封严。

1.6 .5 浴盆的周边与墙面接触的部位应用玻璃胶封严。

1.6 .6 地漏水封深度不得小于50mm，地漏篦子顶面应低于设置处5mm。

1.6 .7 生洁具安装过程中应注意排水口的及时封堵。

1.6 .8 洁具安装后交工前，洁具成品保护措施到位，无划痕、破损、掉、裂痕、五金配件齐全，无丢失损坏，使用通畅、无漏水、堵塞等现象。
