解读 嘉宾：L总.毕业于清华大学建筑系；1995年荣获中国建筑学会“青年建筑师奖”

一.建筑设计总说明解读

我们有自己统一的建筑构造做法，别忘了给设计院提供

二.总平面解读

■ 一般场地设计标高应比周边道路标高高0.2M以上

■ 应优先考虑将垃圾站置于地下室或半地下室，当设在地面时，应利用绿化等措施对其进行遮挡，尽量减少对住户的干扰。

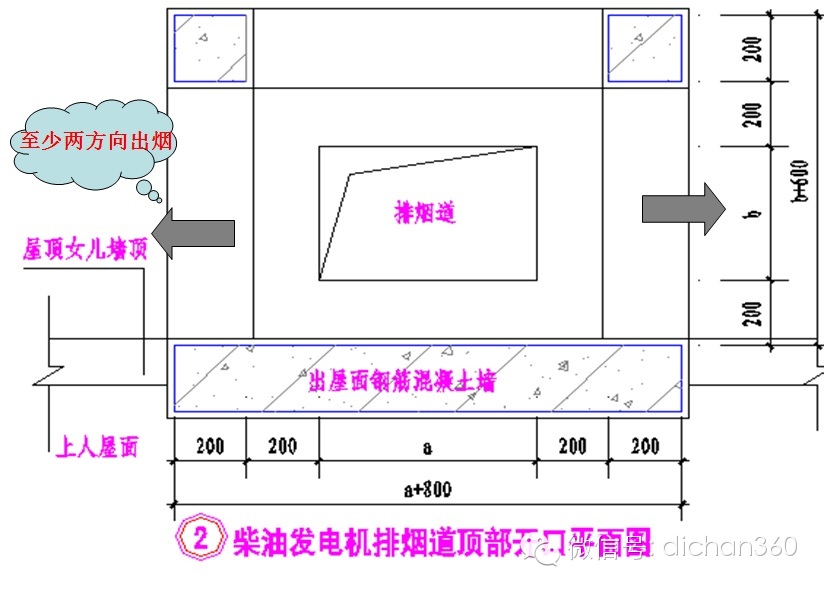

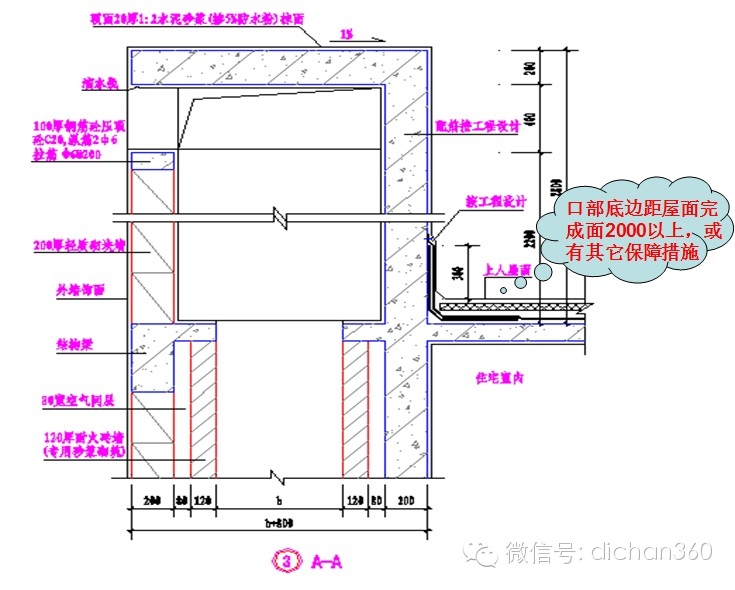

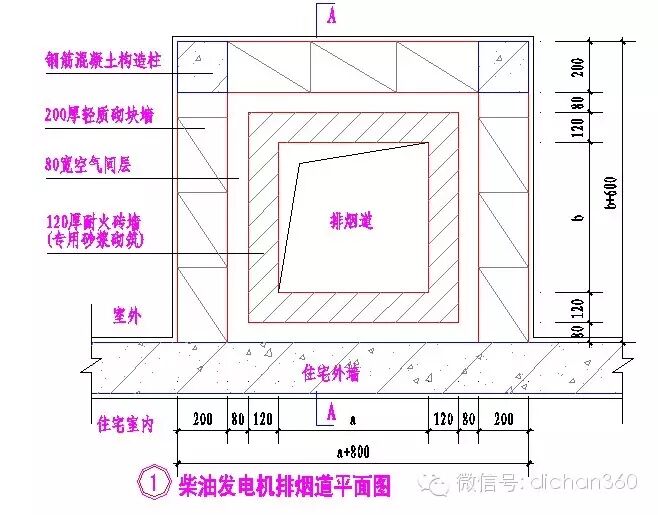

■ 柴油发电机的排烟处理,应按当地政府部门规定执行。低空排放时应避免排烟口高温气体伤人及对邻近住户的影响。高空排放时排烟道的高温及油渍不应对相邻住户产生影响（图）。

三. 设计统一技术要求解读

1.门窗

一.建筑设计总说明解读

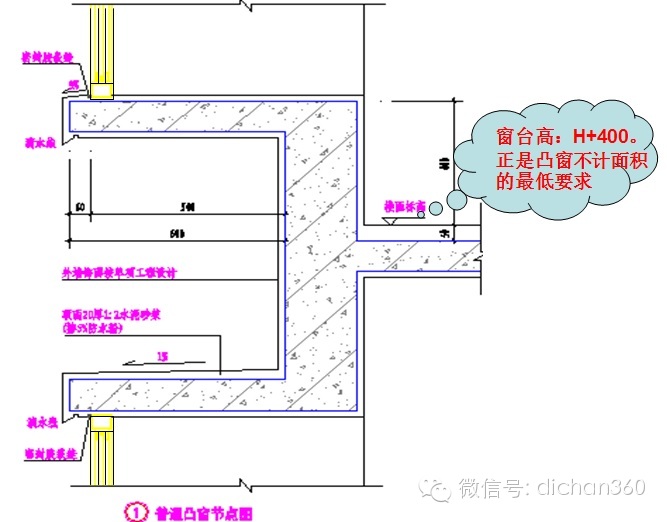

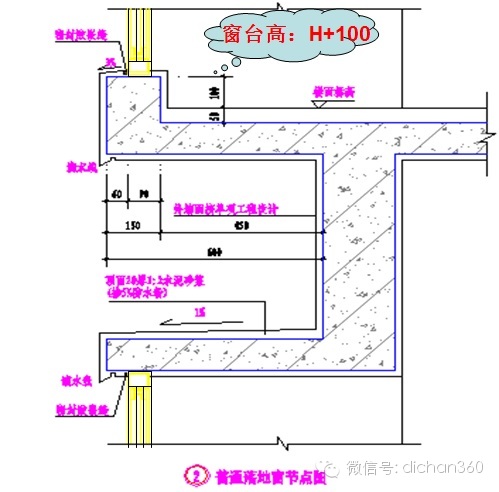

•凸窗窗台高一般取400，凸窗台板外缘凸出外墙面600。落地窗根部应做结构上反150高反槛（图）。

•二层以上外窗（外有阳台及平台者除外）以及一层室内外高差大于600的外窗，当窗台高度小于900时，应采取防护措施（图）。

•门洞不高于2400时，一律不用做上亮子。平开窗开启扇宽度≤650，高度≤1500。

•玻璃幕墙一般由专业公司进行二次设计，设计院对其图纸进行审核确认。但设计院应对玻璃幕墙的轮廓尺寸、分格及开启、玻璃与梃料的类型及颜色、装饰构件以及其它要求进行设计控制 。

通则：能上人（爬上去）站立的宽窗台，防护高度从台面算（无可踏说）

通则关于临空栏杆可踏面：宽大于等于220，且高小于等于450为可踏面

深圳市质监站：高度为450以上凸窗台是防护设施的组成部分（无意义）

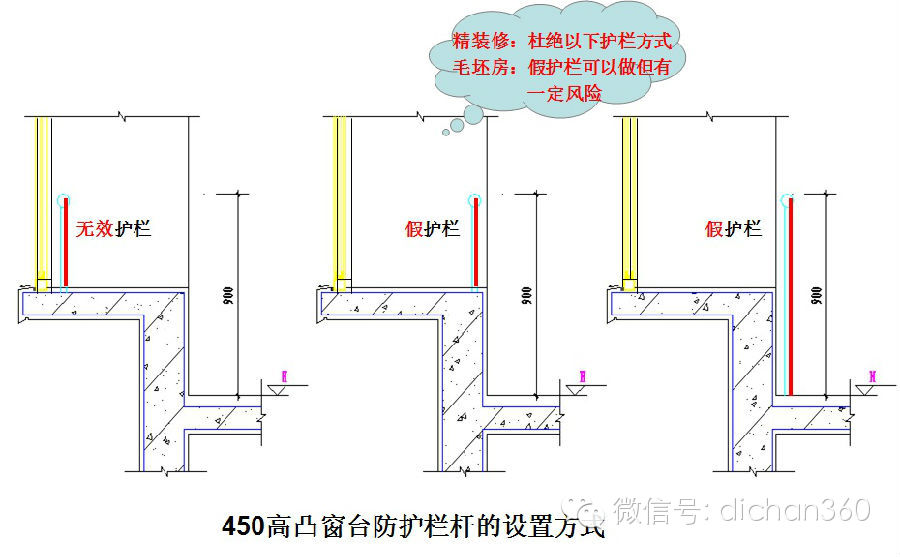

看450高凸窗台如何设置防护栏杆？ 结论还是按此贴窗设置防护栏杆为好

2.楼面

■ 应在说明及阳台详图中注明:门口处阳台完成面距室内楼地面高差为 30～50，顶层露台门口处完成面距室内楼地面高差为80～100,入户花园门口处完成面距室内楼地面高差为20～30。（不光控制结构降板）

3.墙身

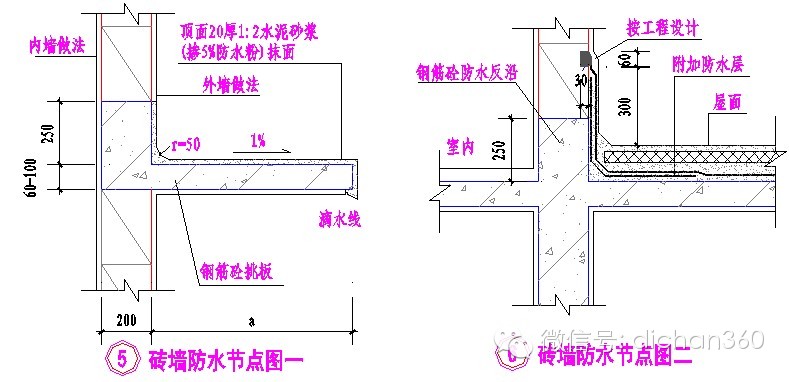

■ 砖砌外墙上设有非空调位挑板时（如雨篷、遮阳板及装饰构件等），挑板根部应做250高砼防水反槛（图） 。

砖墙一边为室内一边为屋面时，应做250高钢筋砼反槛，宽同墙（图）。

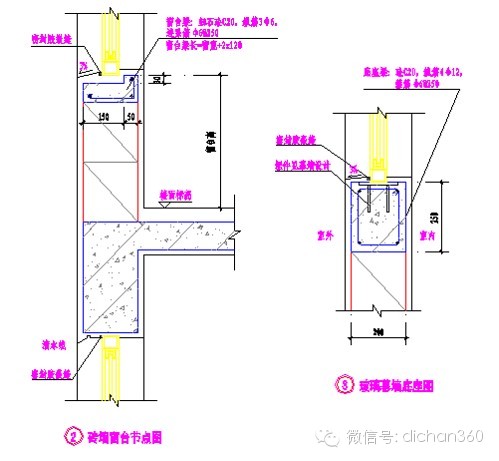

•砖墙窗台应做钢筋砼窗下口梁 ，玻璃幕墙落在屋面或砖墙上时，应做钢筋混凝土底座（图）。（这一点，常被忽略）

4.厨房

•住宅须设成品烟道,当别墅建筑竖直烟道对上层有影响时，不设烟道 的厨房，应在厨房外墙上预留φ150孔洞并安装薄壁镀锌钢套管，留洞 处为钢筋砼梁或墙时，应直埋φ150钢套管，留洞或套管高度应考虑排 烟管在厨房吊顶范围内。

5.卫生间

•普通住宅卫生间应做大降板，最底层住宅下方为架空层等公共开放空间时，可不做大降板。

•TH别墅类住宅卫生间一般宜做大降板。当卫生间下层为厅房或非本户空时，应依具体情况，与甲方协商。采用大降板、条型大降板以及欧洲墙 排等方式进行处理。

•有上下水的洁具及立管应考虑噪音对卧室的影响（如马桶），尽量避 开卧室墙面布置。

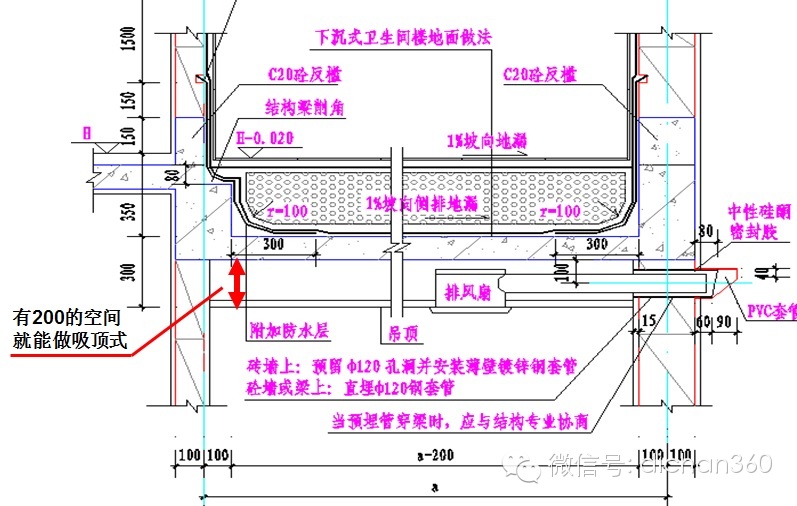

•卫生间应做排气扇，排气扇宜为吸顶式，梁上（在吊顶范围内）预埋 φ120钢套管。当住宅层高小于3000且卫生间为大降板时，吊顶内高度不足,可在吊顶下墙上安装排风扇，墙上预留φ150孔洞并安装薄壁 镀锌钢套管，留洞处为钢筋砼梁或墙时，应直埋φ150钢套管（图）。

6.屋面

•当独立小屋面仅设有一处雨水口时，在雨水口旁边应设150×150的泄水孔（图）。
