 随着科技的发展,现代家庭如果还用老式的电工布线方法:并联拉几条电视、电话线的话，肯定是不行的了。但遗憾的是，目前很多的电工师傅们的知识，还没有跟得上时代的步伐，这就导致了用户花了很多钱装修的房子，用起来总是不爽。
这里提供一分比较经典实用的专业家庭弱电设计图纸，供ＴＸ们参考，大家的房子的布线和图纸中的原理一样，参考一下会有很大的帮助的。
其他的例如远程控制、智能照明等，不是大多数人都适用的东西，图纸就不发了。

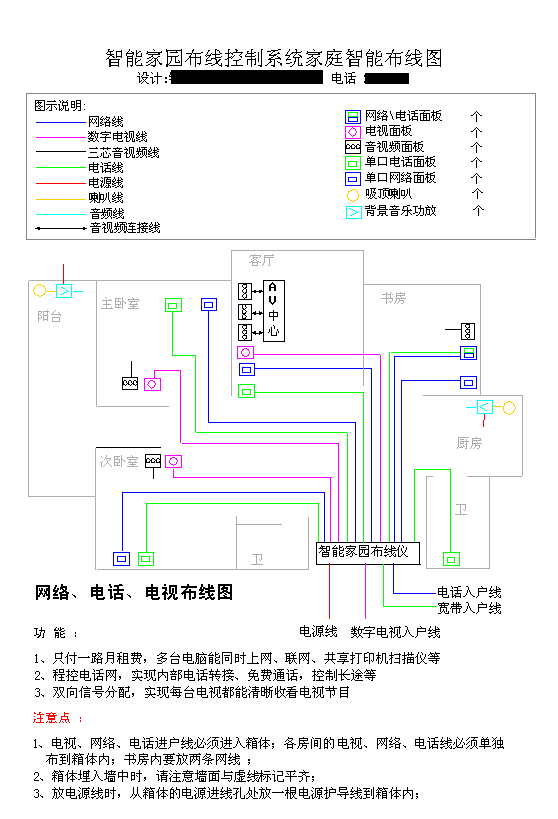

一、电脑、电话、电视的布线图纸
实现功能：
１、只付电信一路宽带费，家里多台电脑能够同时上网，互相能够连网，共享打印机、扫描仪等。
２、家庭内部电话可以免费通话、代拨电话、控制长途等，外面电话打进来，不会几个电话一起狂响等
３、双向电视信号分配，多台电视清晰收看电视节目



宏联智能发表于 2005-07-12 22:13[引用]" target="_blank">[引用]

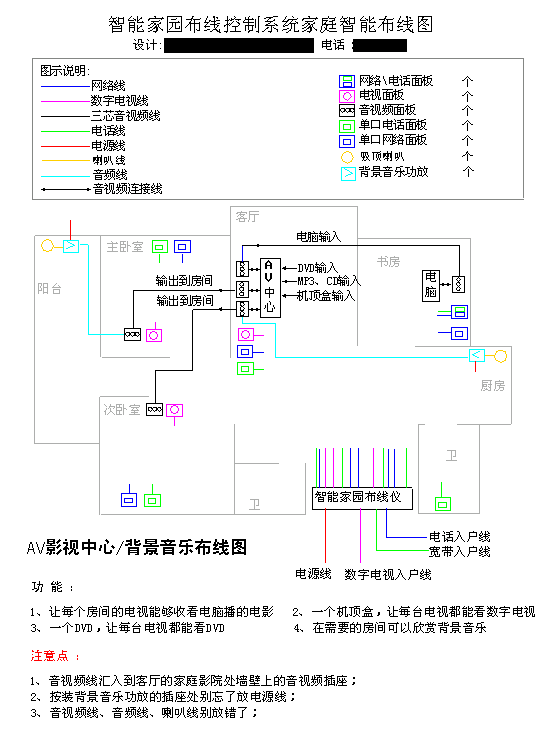

二、家庭影视中心／背景音乐系统布线图
二、家庭影视中心／背景音乐系统布线图

功能

１、让每个房间的大屏幕电视收看电脑播放的电影
２、一台ＤＶＤ，让每个房间的电视收看。
３、一台数字机顶盒，让每个房间的电视收看数字电视。

４、在需要的地方能够欣赏到背景音乐,想象一下
在厨房里辛苦地煎炒烹炸的时候，听着轻音乐做饭的感觉是否会让你觉得，就算琐碎的生活也是富有诗情画意？你还可以听着轻音乐在阳台上网、在书房看书~~每个房间都可以听到美妙的背景音乐.....
辛苦了一天，回家后耳畔回荡起一曲如梦如幻的小夜曲，疲惫的身心悄然松弛下来







家装弱电布线图，请大家帮助参考和解答


请庄总及各位同学多提意见和建议！

图片：

因图片较大，您可以下载后放大，非常清晰。

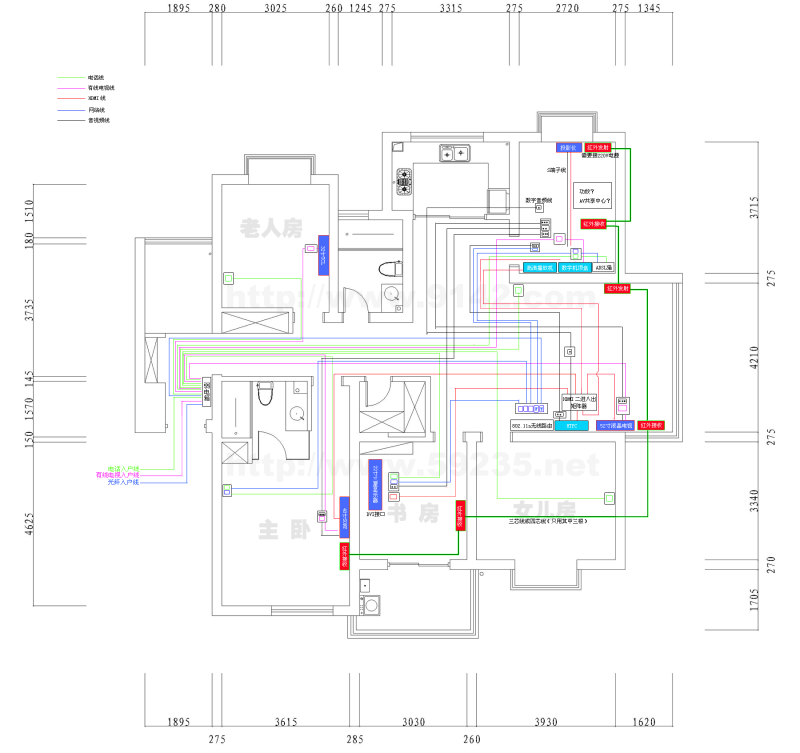

综合布线图：

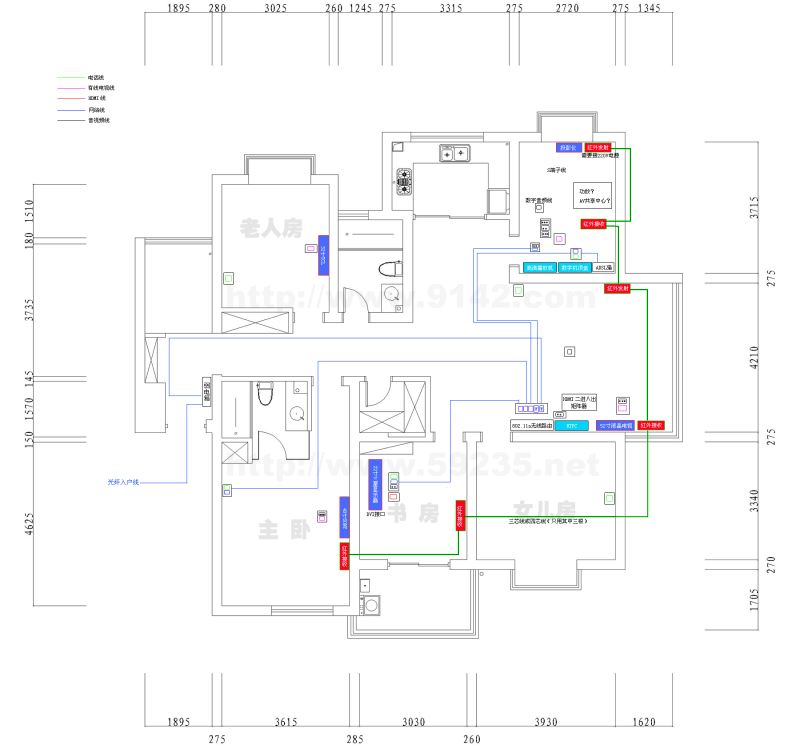

网络布线图：

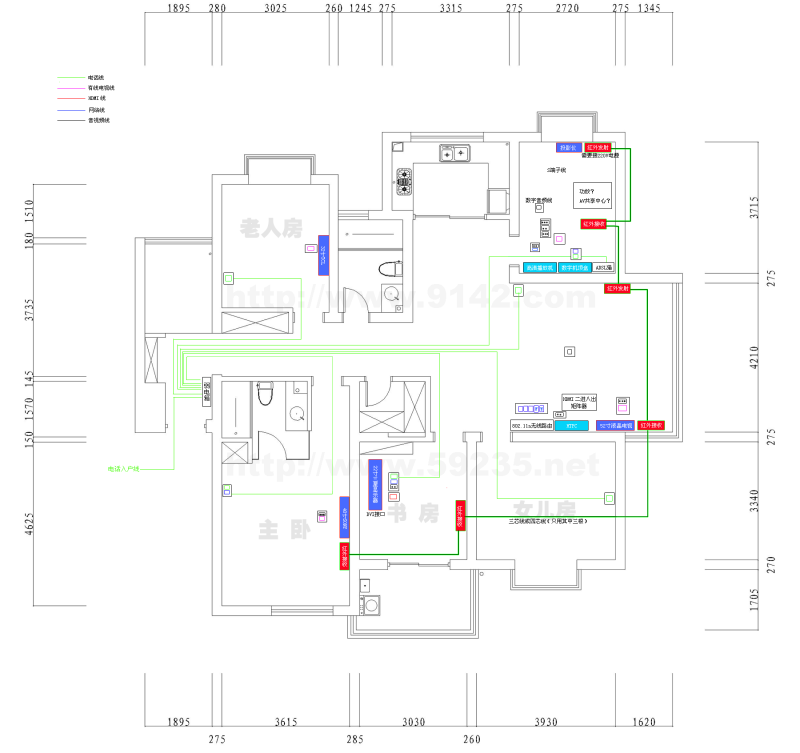

电话布线图：

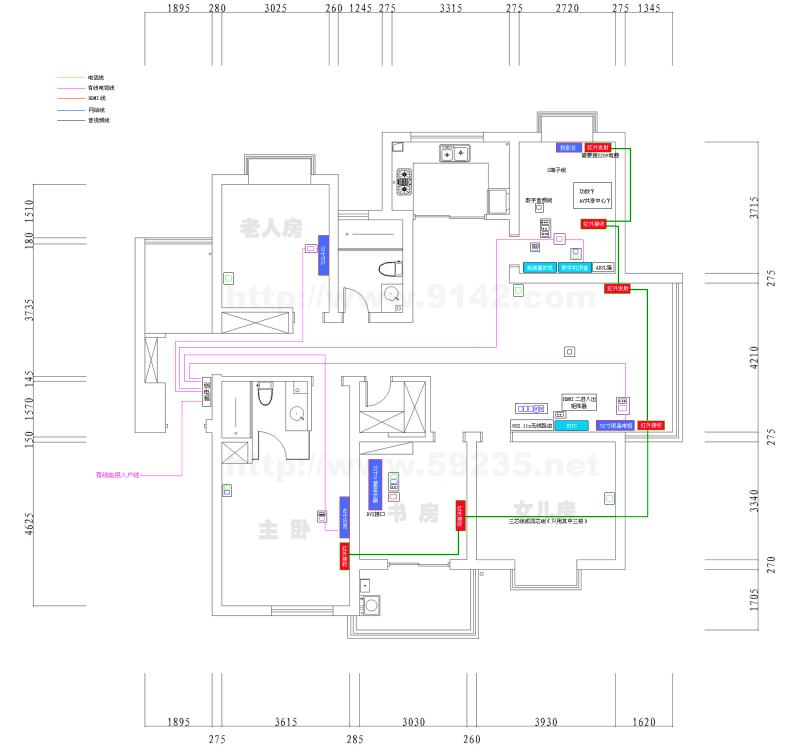

有线布线图：

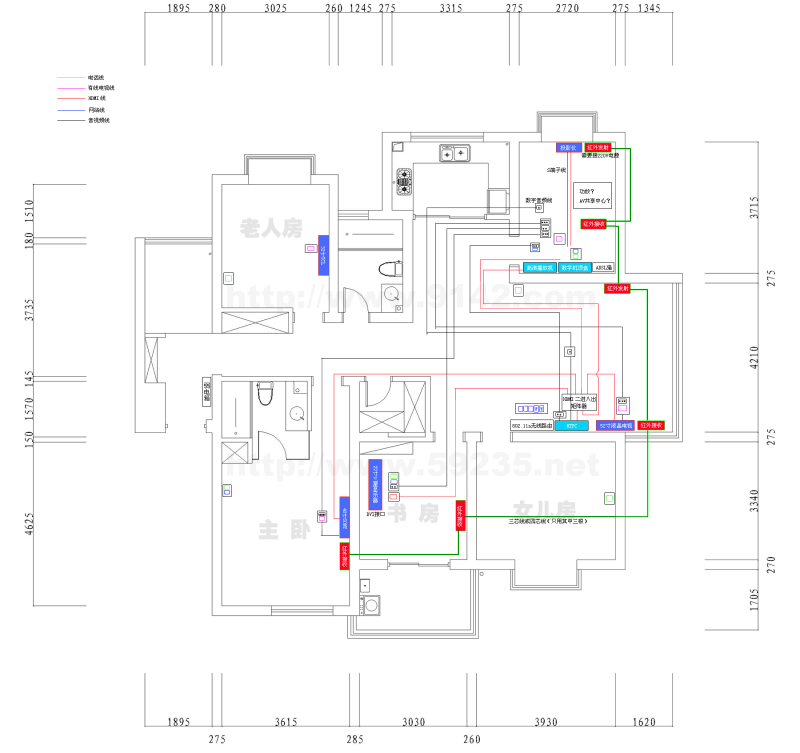

影音布线图：

声明：

因为水平有限，只能用PHOTOSHOP乱画了一通，可能比较乱，请见谅！

说明：

一、网络我考虑了两种接入方式：光纤和ADSL拨号，因为我自己心中没底，光纤速度和稳定性如何，再说多拉一根网线也没什么成本。

二、没有将HTPC也放在视听室是考虑客厅太空了，而且我准备花点钱买个好的HTPC机箱，放在视听室没人看见就太亏了。

三、路由器放在客厅是因为：1、我买了一台贝尔金 N1 Vision N级无线路由(1个WAN口、4个LAN口)，很酷，应该放在客厅炫炫；2、无线路由放在客厅这个中心位置才能让无线信

号尽可能多的辐射到更多房间。

四、主卧、书房和视听室各布了一根网线，主要是考虑解决两个问题：1、在主卧用笔记本电脑上网可能无线信号差点；2、在主卧、书房或者视听室使用HTPC时，如果需要连接USB

设备可以通过USB接口延长器使用网线延长。

五、图中没有画信息面板的，准备就这样让线露在外面，比如说HDMI线，不过不知道数字音频线用面板转接后有没有影响。

以上观点欢迎大家指教！
