超大超深基坑地下连续墙施工实录
导读苏州中心广场项目基坑由一（南区）、二（北区）标段组成，运行中的轨道1#线从一、二标段中间穿过，基坑边线最近距离轨道交通1号线约9.5m，在建的东方之门位于一、二标段中间位置。围护工程二标段项目基坑面积约6.57万m2，地下3-4层，开挖深度约15m至22m（局部深坑达24米）。本工程基坑规模巨大，基坑面积约65721m2，总开挖土方量约70万m3，为超大型超深基坑工程。基坑工程安全等级为一级。
大致的工序流程：围护内的灌注桩及三轴搅拌桩（有止水帷幕+槽壁加固的作用）同时施工→→地下连续墙施工→→第一，二，三层支撑围檩顺序施工，穿插土方作业。
地下连续墙施工篇

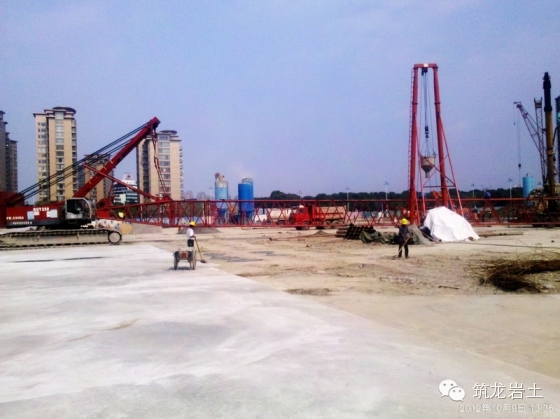

履带吊进场
成槽机机场

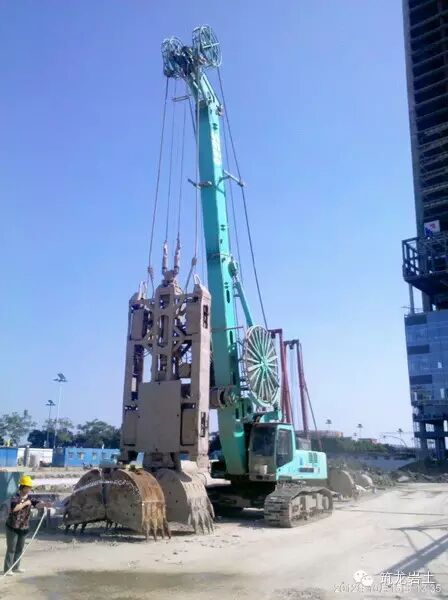

成槽机进场
分国产的和进口的，整机价格差200多万，但是进口的确实好那么一点点，在后期成槽是就看出来了，进口的挖槽的垂直度好很多
地连墙导墙开挖

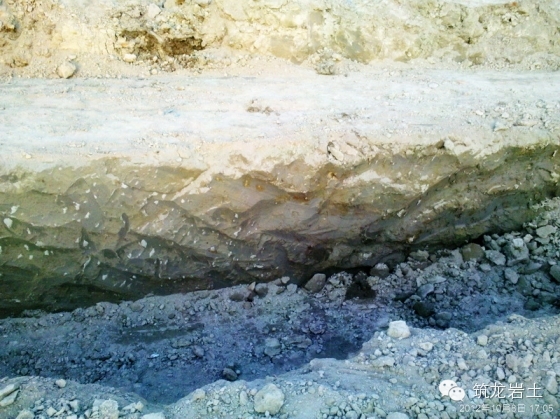

在现场，能清楚的看到三轴桩水泥土的痕迹，这强度，不护坡都不会塌

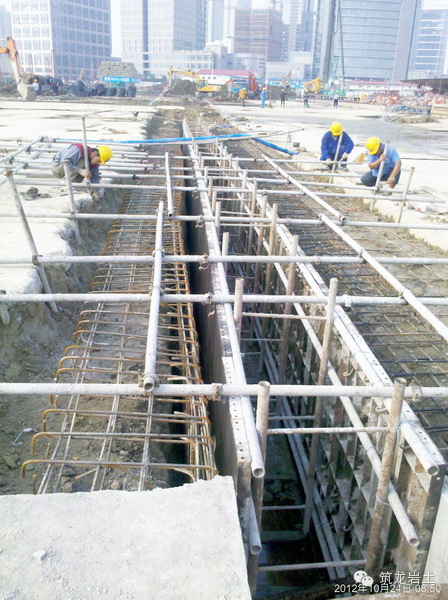

地连墙导墙钢筋绑扎，支模板

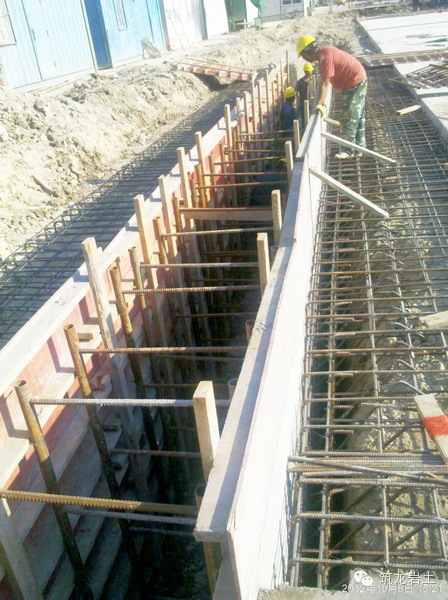

地连墙导墙模板加固

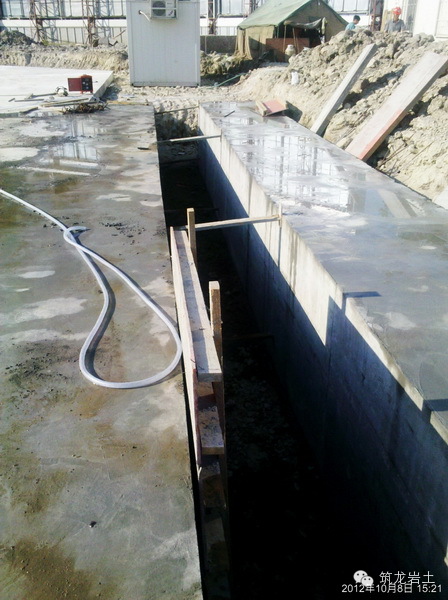

地连墙导墙拆模养护

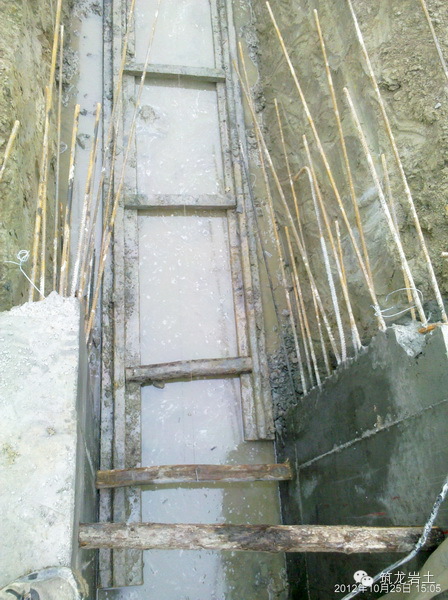

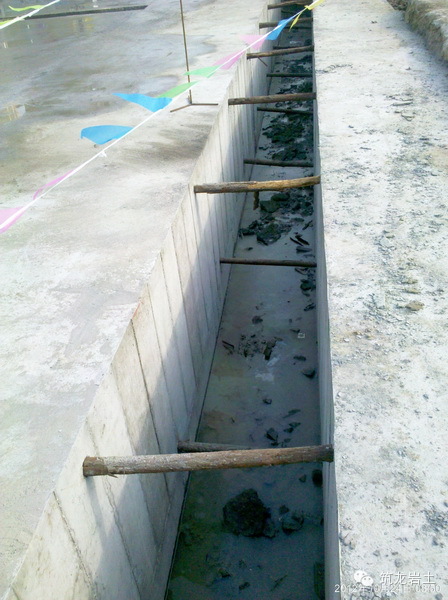

地连墙导墙支撑
拆模后回填土前，要及时支撑起来，防止导墙往中间倒。导墙中间是要回填土的，回填完毕的照片没有，到后面地连墙开挖的照片里可以注意看一下。
地连墙导墙施工缝留置
锁口管
地连墙接缝位置，为防渗水，做成圆弧形接口

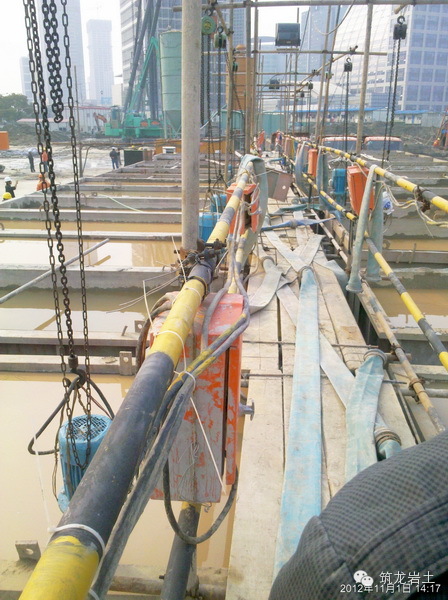

泥浆池

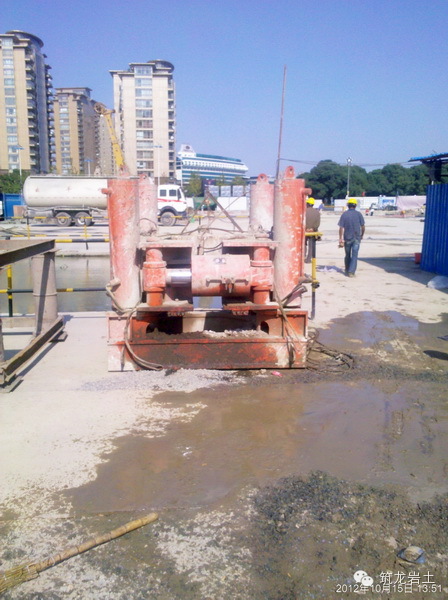

拔管器，用来拔出锁口管的，

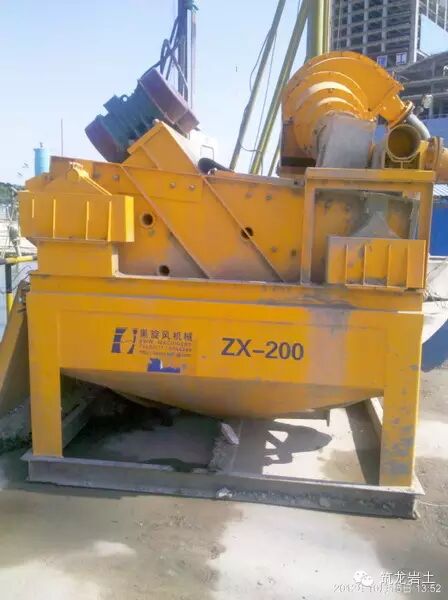

除砂机
用来滤除泥浆中的砂

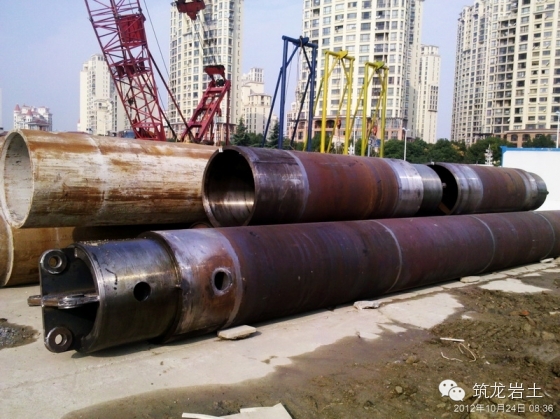

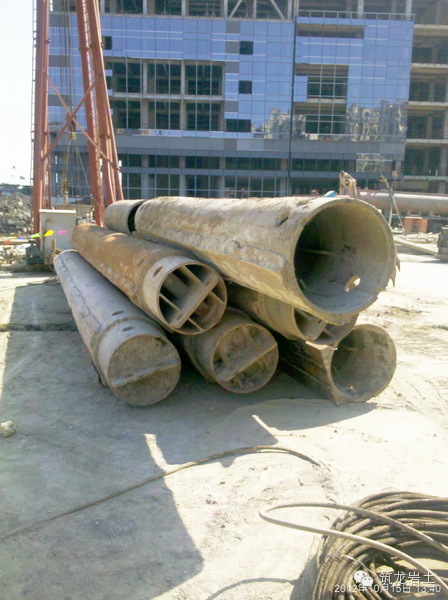

锁口管高清照

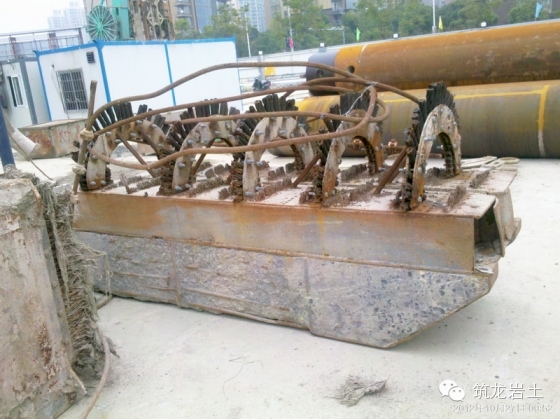

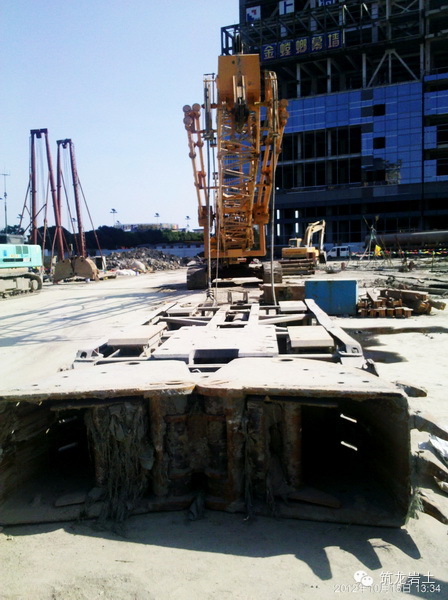

刷壁器
成槽完毕后，用它来清除接缝位置的泥，

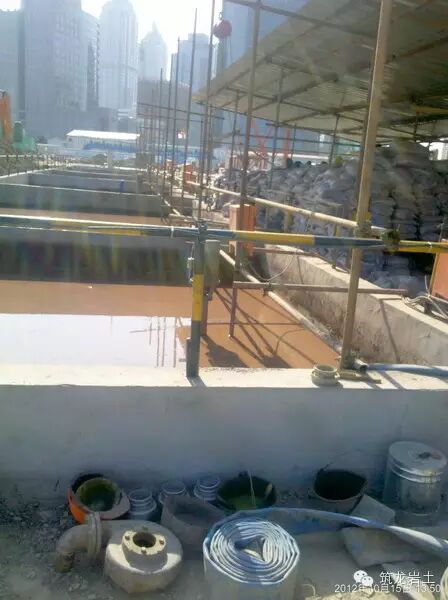

地连墙的泥浆池

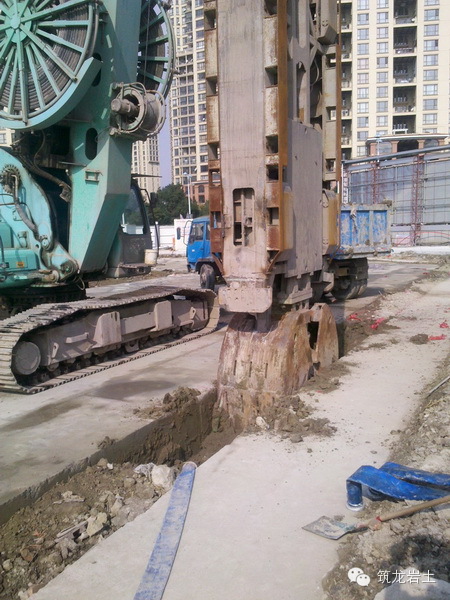

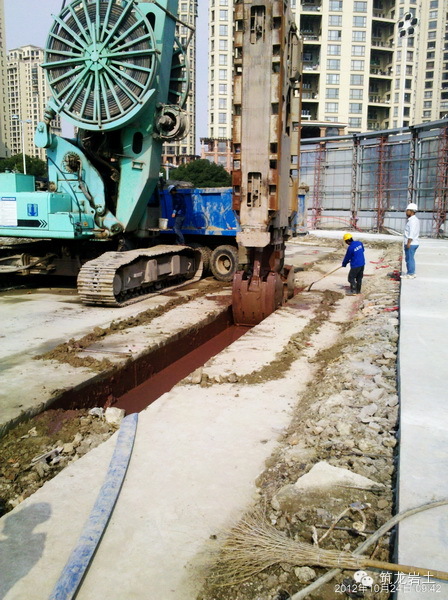

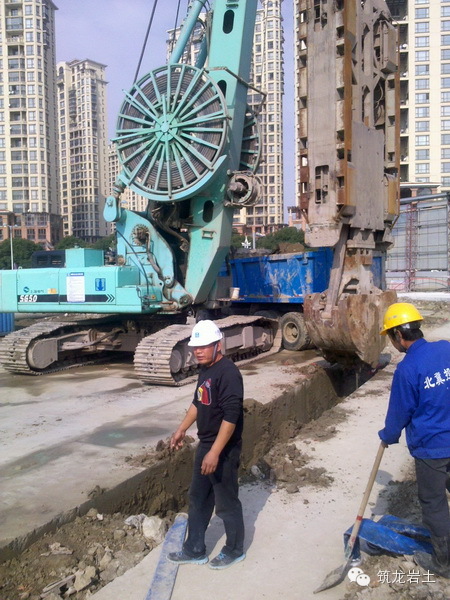

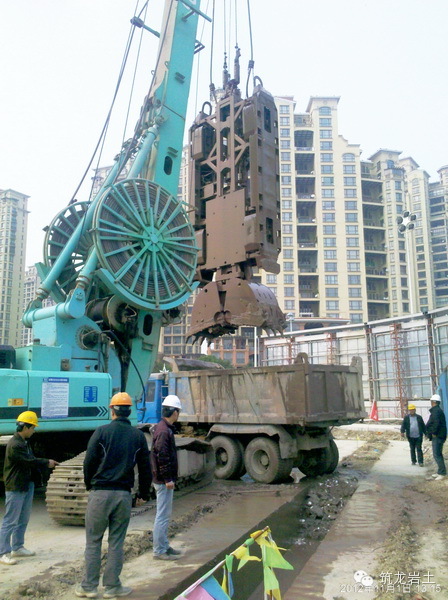

首幅地连墙开挖
在中国，要动土总要给土地爷打个招呼的
首幅地连墙开挖
首幅地连墙开挖
首幅地连墙开挖，开始加入泥浆
首幅地连墙开挖，废土转运

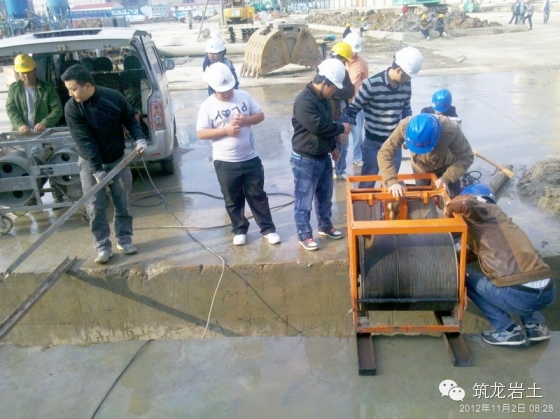

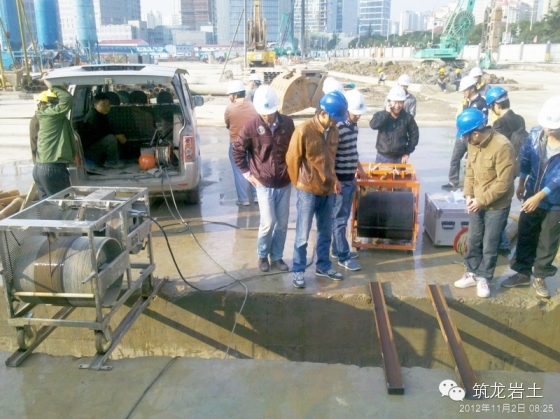

超声波测壁
因为是第一幅，所以自检的跟第三方的都来了。
超声波测壁
这个可以测出槽深，槽宽，垂直度，槽底沉渣厚度。

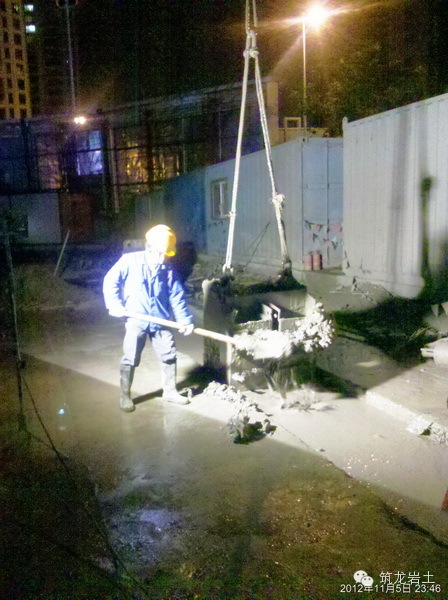

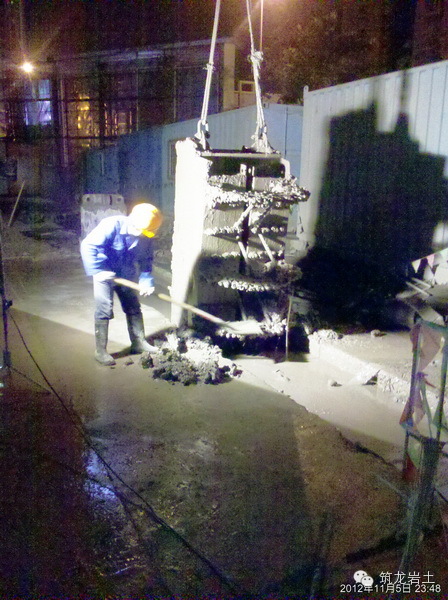

刷壁
这张是第二幅的施工图，首开幅不用刷壁；就是有锁口管的一侧不用刷壁
刷壁
要求刷5-7次，到刷壁器上无淤泥为止

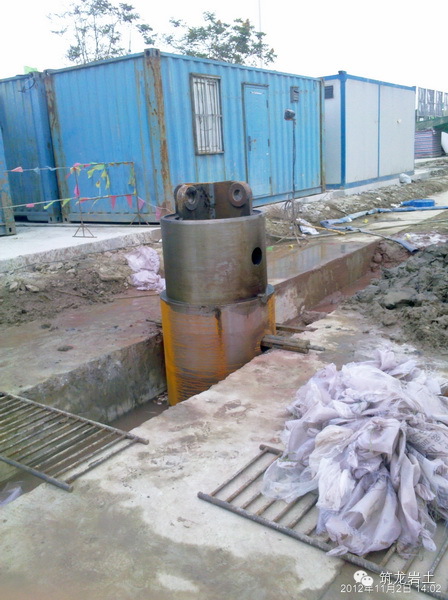

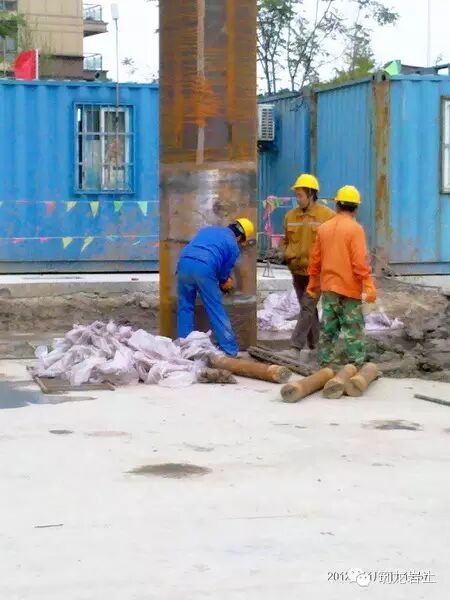

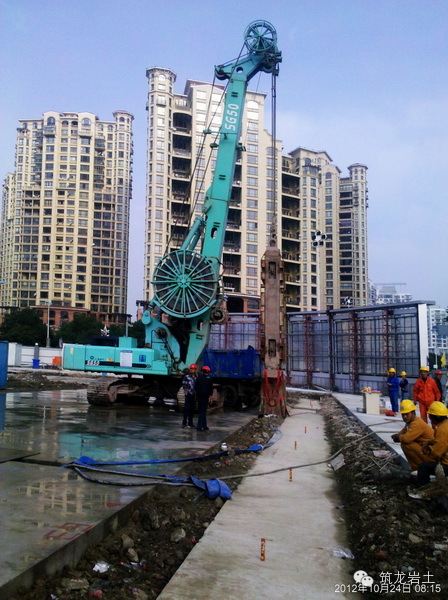

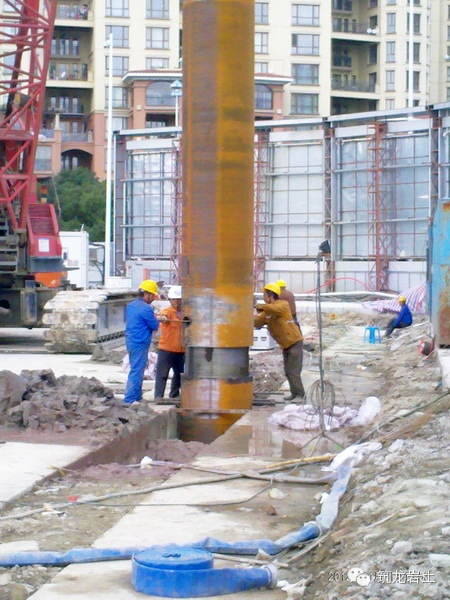

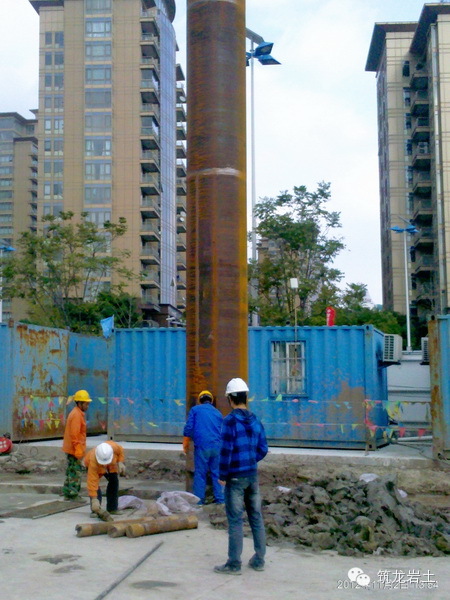

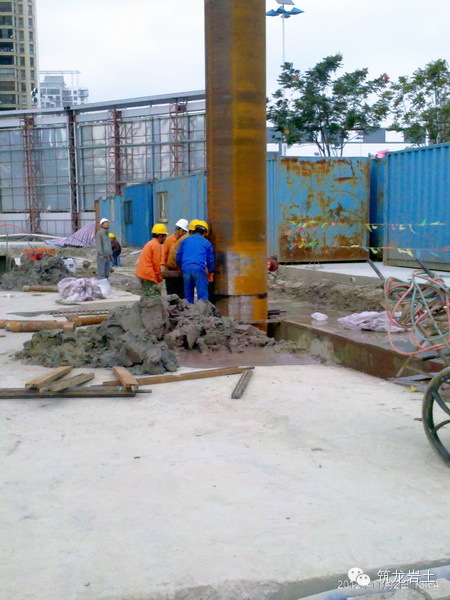

锁口管安装
锁口管安装
锁口管安装
锁口管安装
锁口管安装

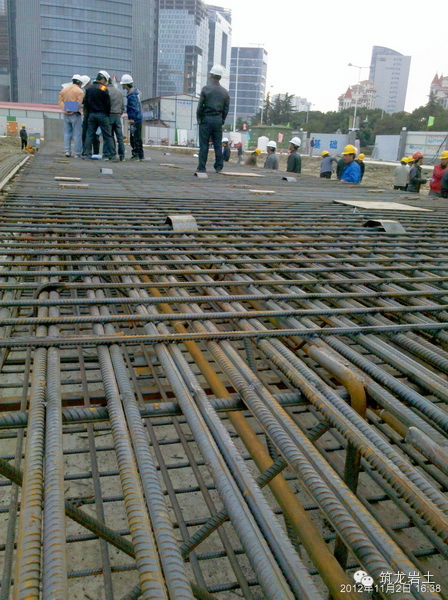

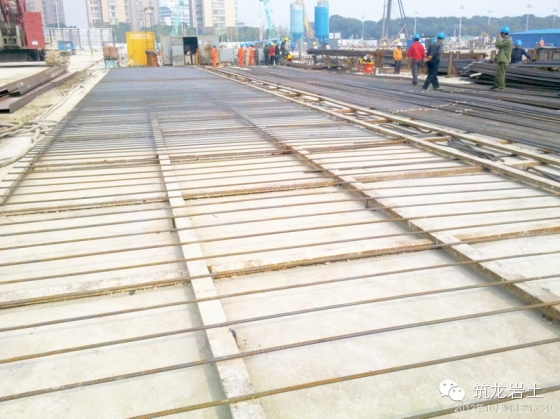

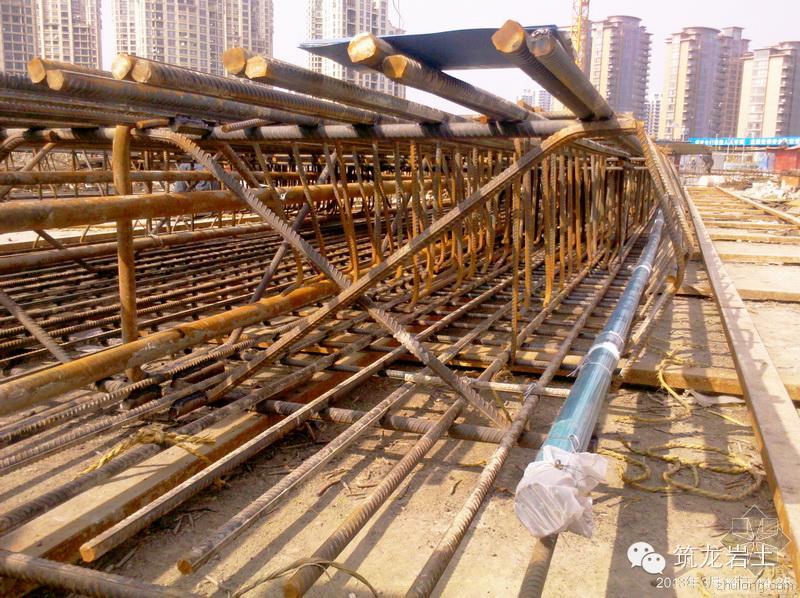

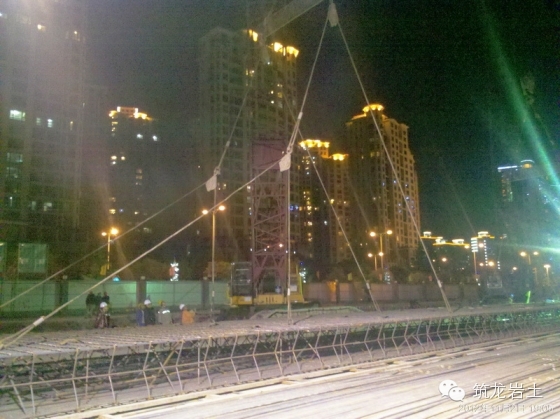

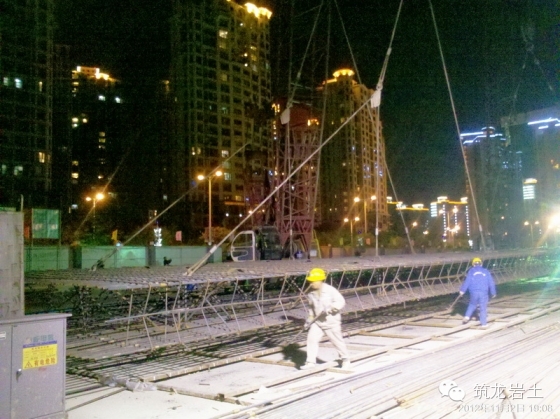

钢筋笼制作

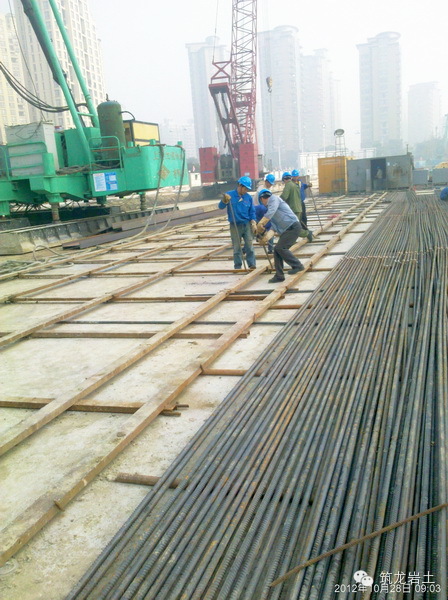

纵向筋采用直螺纹套筒连接

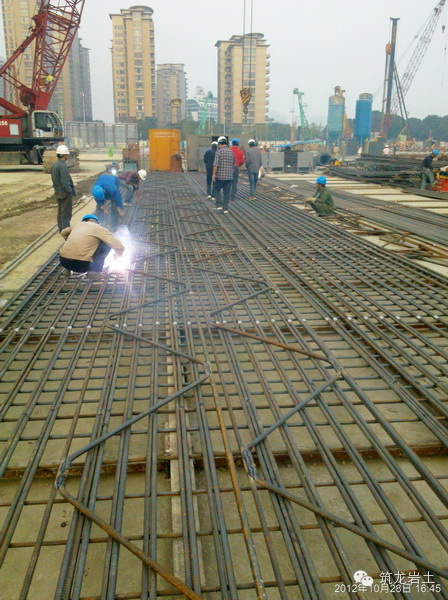

桁架筋焊接

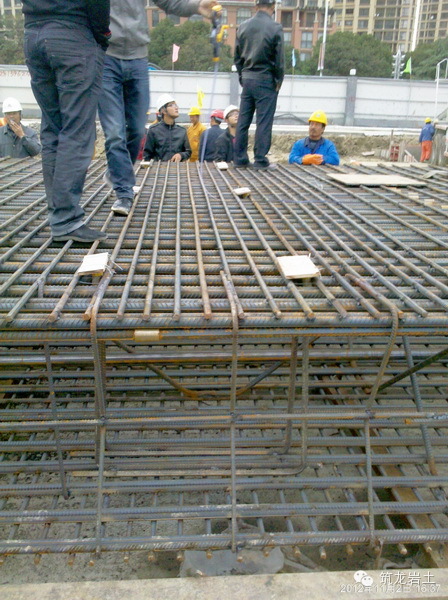

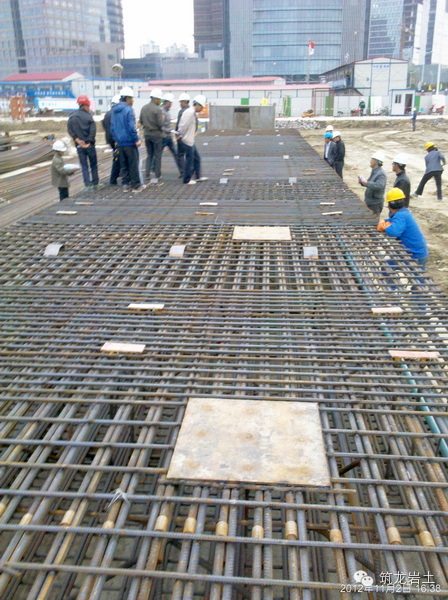

钢筋笼验收

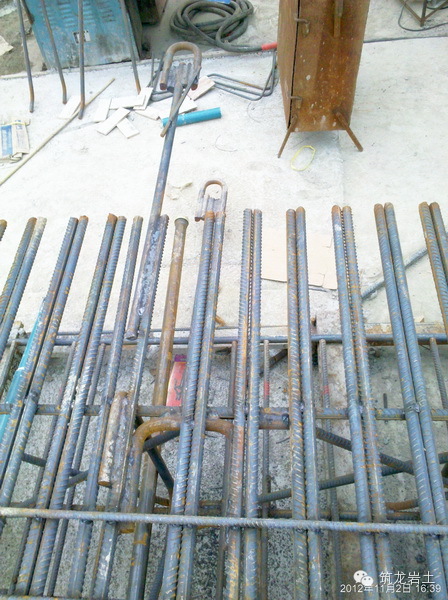

钢筋笼吊耳
钢筋笼吊装——挂钩准备
由150T主吊和100T副吊共同起吊，
