一、 结构部分

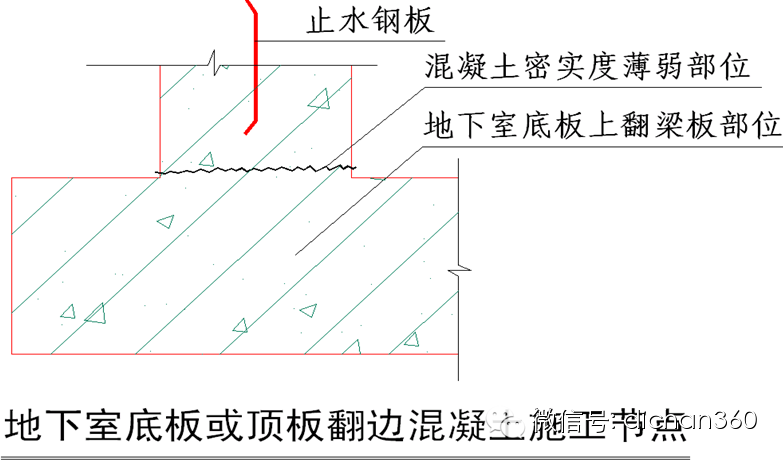

施工控制节点（一）

节点施工说明：

由于商品砼坍落度大，在进行地下室底板或顶板翻边部位施工时，振动棒振捣使砼流座到底板，施工人员往往少振或不振捣，导致砼不密实，因此形成渗漏薄弱点。

针对大面积车库底板、顶板、平屋面、所有现浇板因商品砼坍落度大而产生的毛孔及收缩裂缝，导致结构渗漏水现象。

节点施工要求：

针对现浇混凝土，要求其坍落度达到3-5cm时，再进行砼二次振捣，确保该处混凝土密实;同时，重点关注该部位的施工控制。砼浇捣时采用二次振捣，机械磨平工艺施工，能控制结构板裂缝及渗漏水缺陷通病。

注意:

坍落度小于3㎝时,禁止二次振捣。

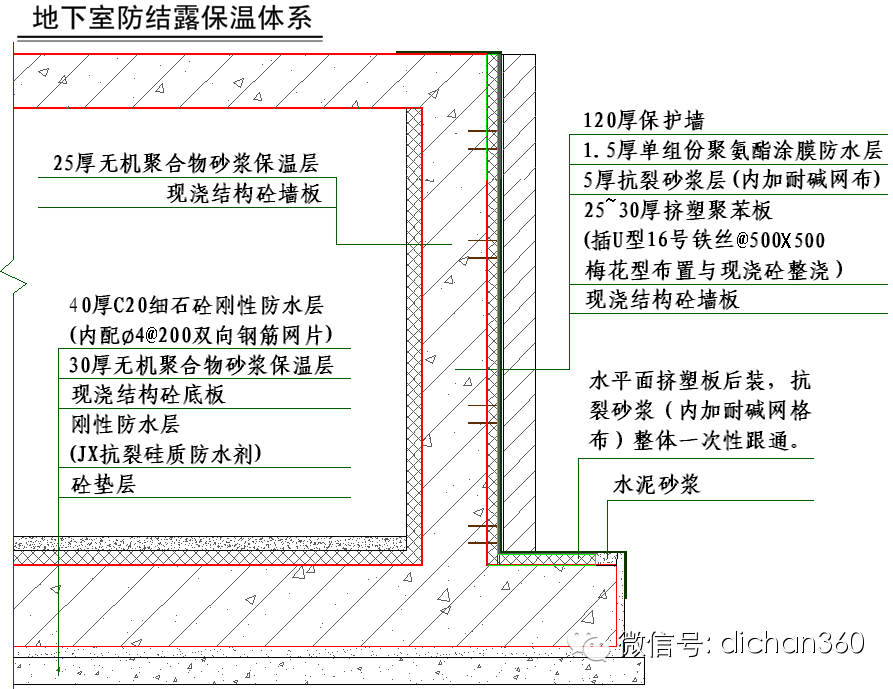

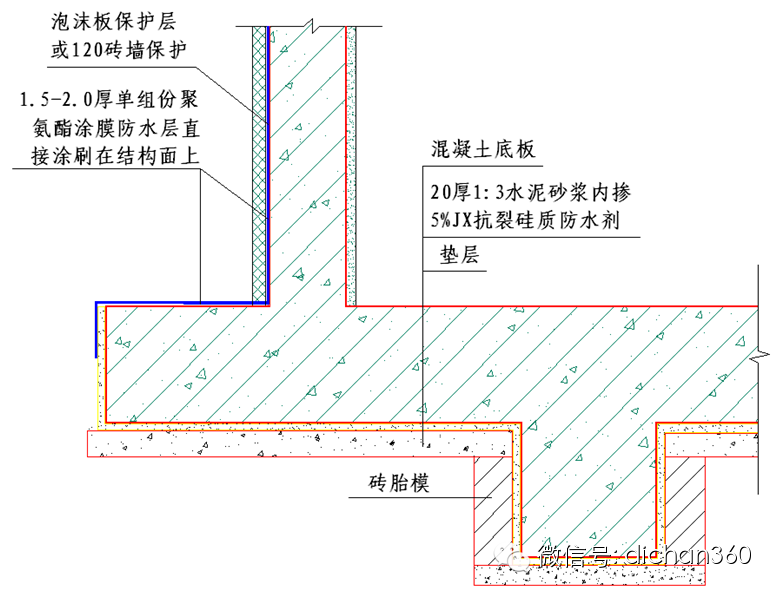

地下室底板、侧墙防水做法

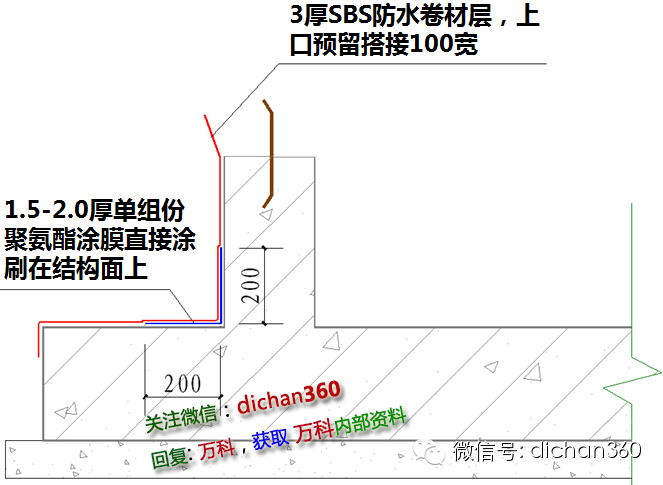

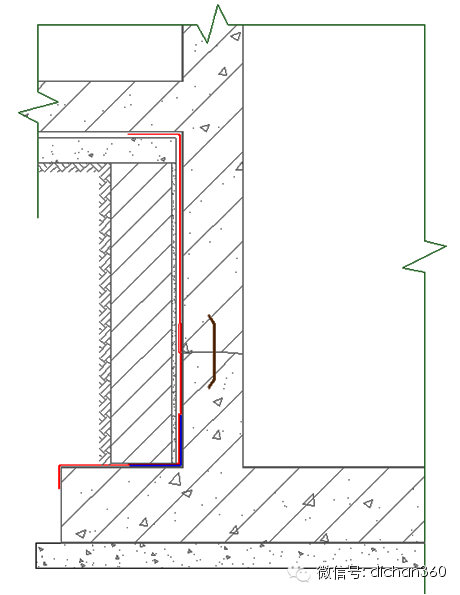

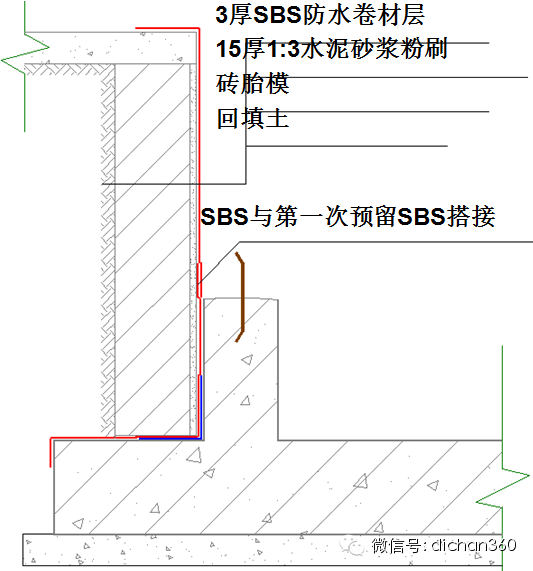

地下室“高低跨”剪力墙防水做法

步骤（一）：

第一次底板砼浇筑完成后,进行第一次防水施工。在地下室外侧剪力墙根部做涂膜防水加强。

步骤（二）

砖胎模完成后,进行第二次防水施工。

步骤（三）:

第二次底板砼浇筑完成后,形成完整防水体系。

说明：

模板安装时，挤塑板与模板用圆钉固定。

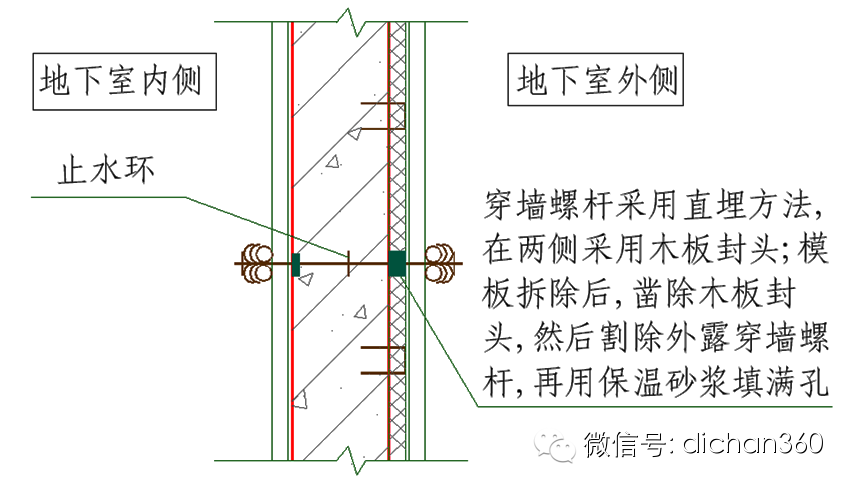

地下室侧墙穿墙螺杆方案详下图。

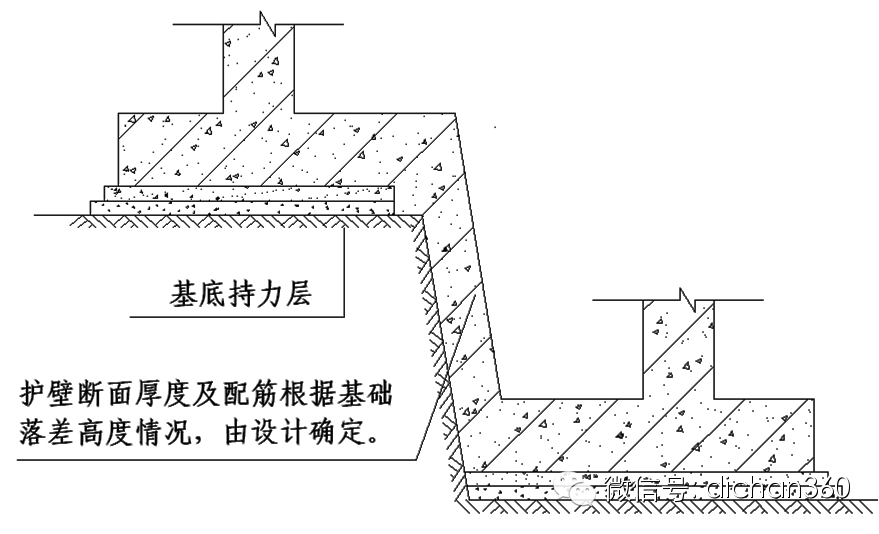

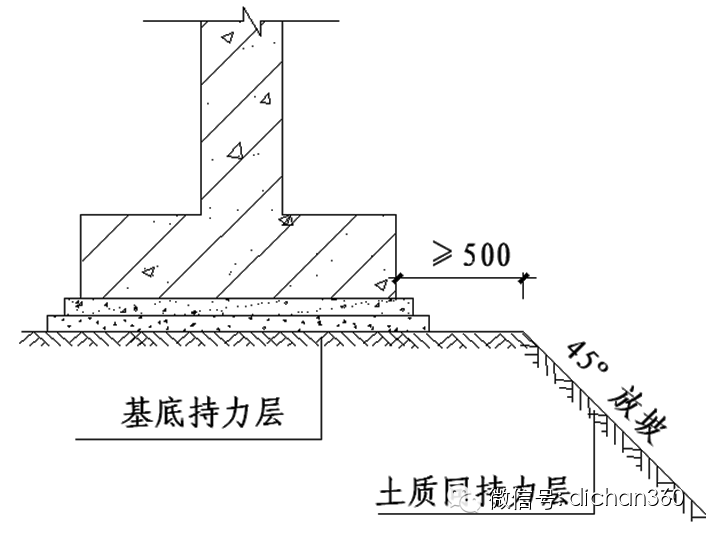

独立基础高低差施工处理节点（一）

说明：

基础距基底持力层边坡距离应不小于500,坡角不大于45度。

独立基础高低差施工处理节点（二）

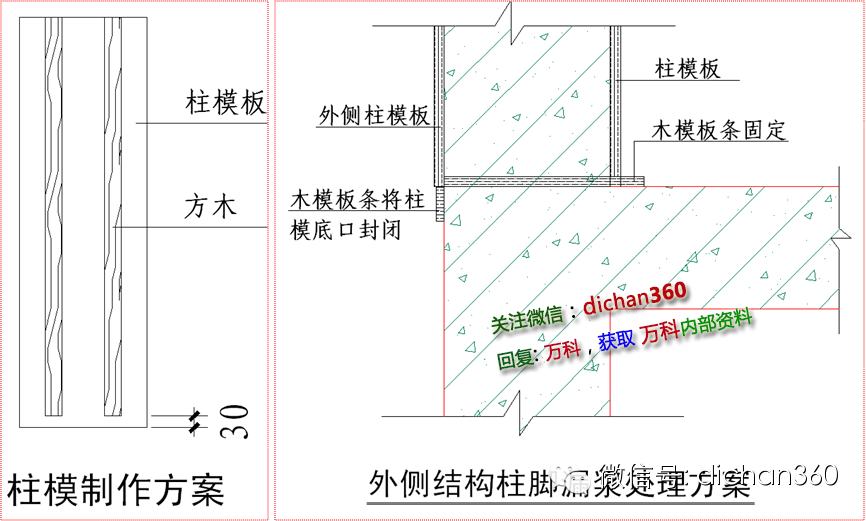

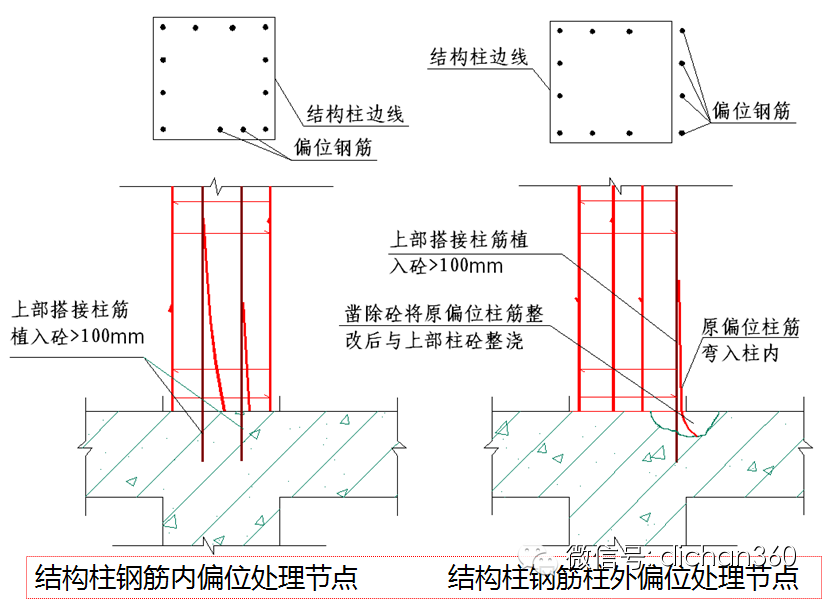

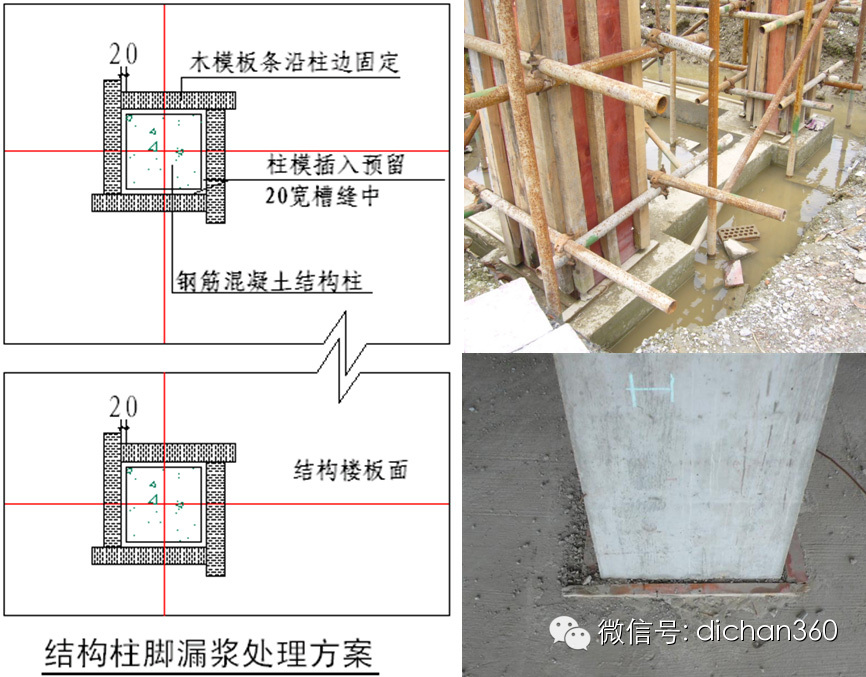

结构柱脚漏浆处理

注:

若地下室柱钢筋在柱外偏位时,可以不弯柱筋，将柱尺寸适当加大将柱筋包入砼内。

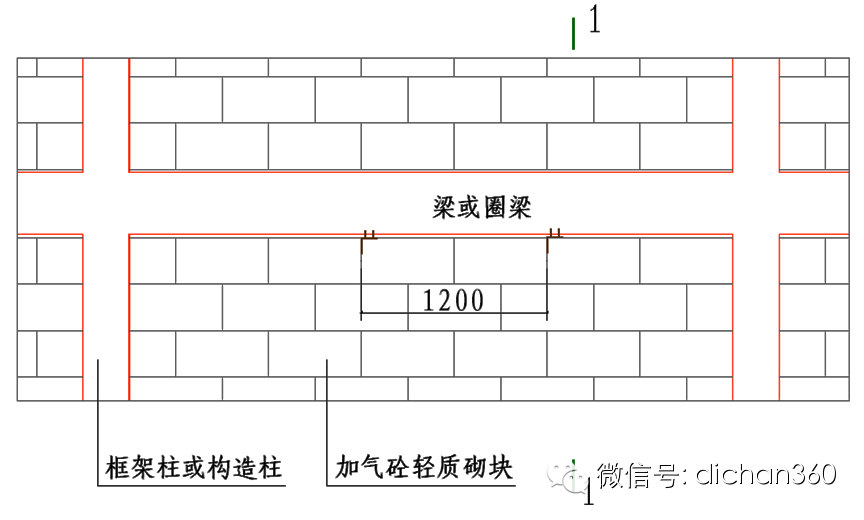

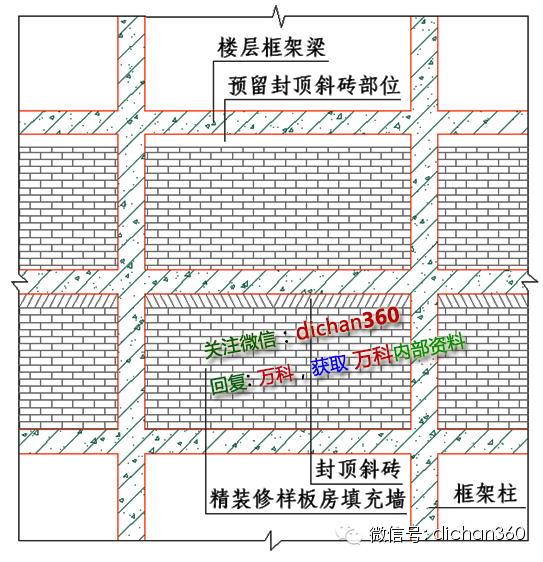

非常规填充墙封顶方案

注：

1.本节点适用于中间一层精装修样板施工，其余尚未开始墙体砌筑;

2.样板房墙体砌筑时应将上层墙体砌筑但不允许封顶，以防止上部梁结构受力变形影响样板房的墙体；

3.如果中间结构分两次验收时，填充墙砌筑分界层也应按此节点施工。

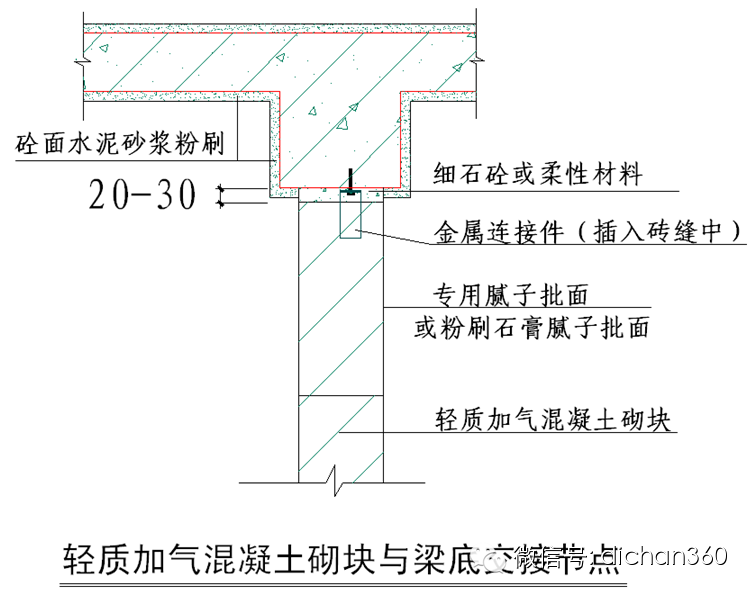

轻质砌块施工节点

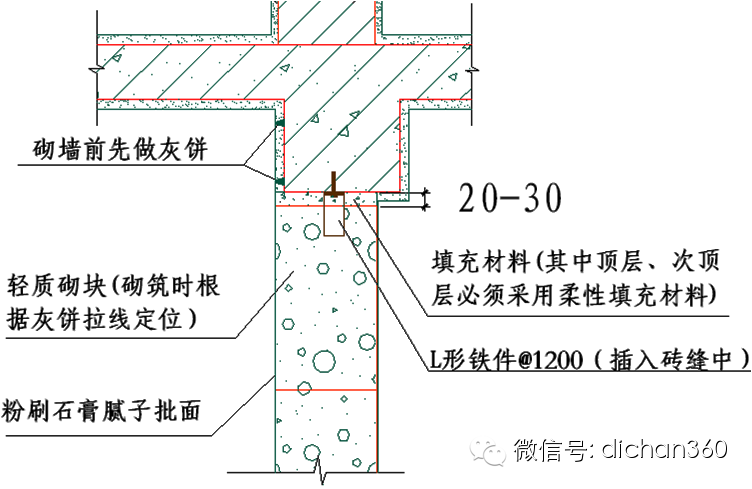

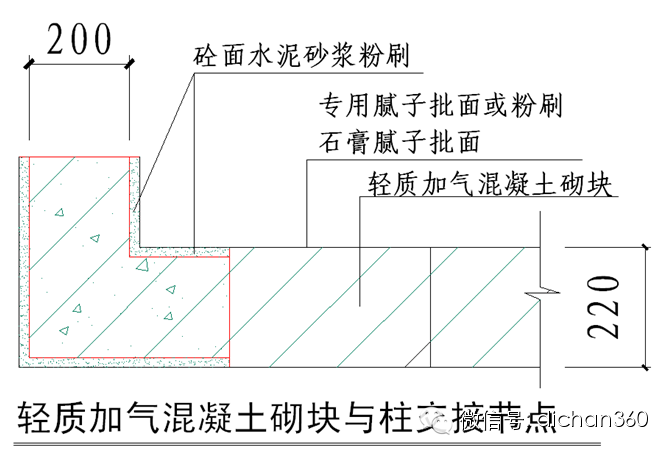

室内轻质砖墙面专用腻子满批时砌筑要求

说明：

1.为控制轻制质砌块墙体体水泥砂浆粉刷层产生空鼓、裂缝，不用水泥砂浆粉刷，直接采用专用腻子或粉刷石膏腻子批面；

2.砌筑墙体垂直度控制在3mm以内。

二、屋面部分

（一）油毡瓦做法

油毡瓦施工工艺说明

1.屋面基层面找平应严格按照规程操作，不得出现空鼓、起壳等现象，找平面宜用铁板压平，脊与脊表面平整度应控制在10㎜以内,油毡瓦铺钉前找平层应符合干燥及强度要求。

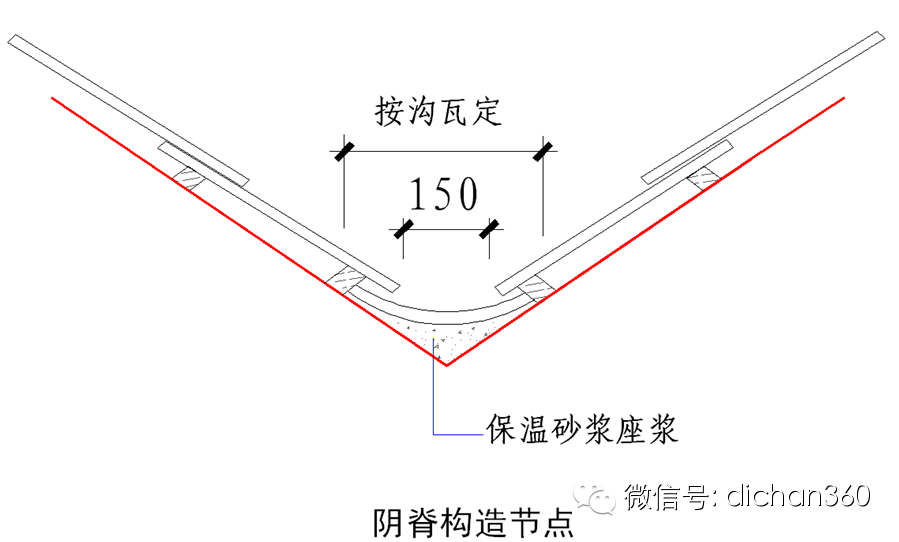

2.屋面阴、阳角线应保持顺直,所有屋面阴、阳屋脊线处均应做成圆弧状，并保持平滑。

3.屋面卷材防水层铺贴应平整牢固，无起鼓脱开现象，搭接符合规范要求。

4.屋面防水施工完成后，应选用植筋方案将Ф6＠1500-2000网点式钢筋植入钢筋砼内，要求植入钢筋与防水层交接处密封处理。

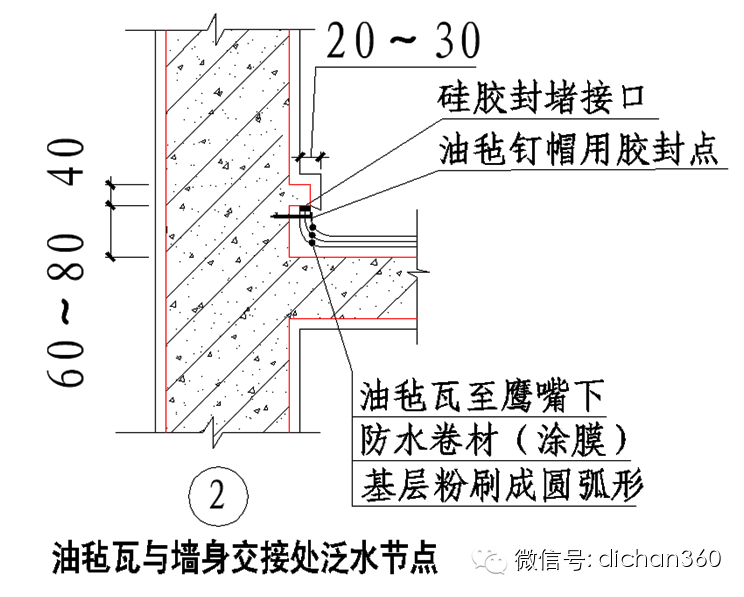

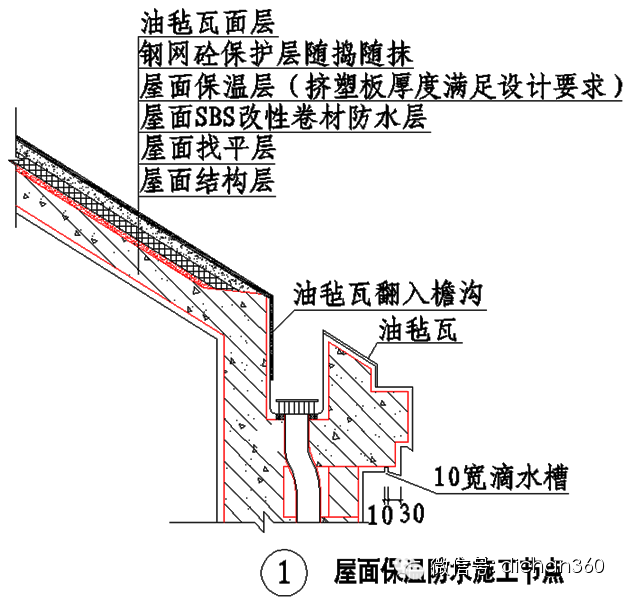

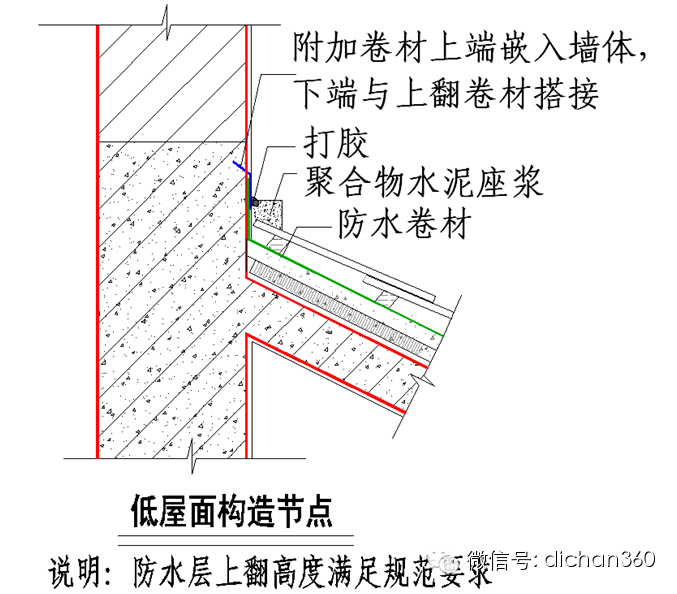

5.油毡瓦屋面与突出屋面部分交接处均应做泛水处理，可沿屋面坡度做通长挡水线，并在挡水线下做老鹰嘴（见图2），

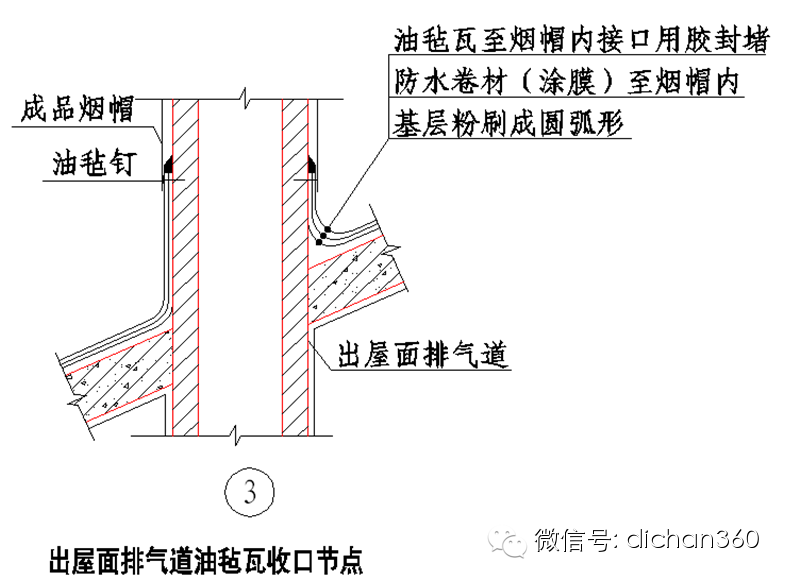

油毡瓦屋面与突出屋面管道交接处做法（见图3）。

6.油毡瓦铺设前，应在屋面板面弹线放样，如发现檐口与相应脊线不完全平行，则应弹线放样时均匀调整。

7.油毡瓦铺钉应与基层紧贴，瓦面应平整，自檐口向上铺设，第一层应与檐口平行，油毡瓦应用油毡钉固定。

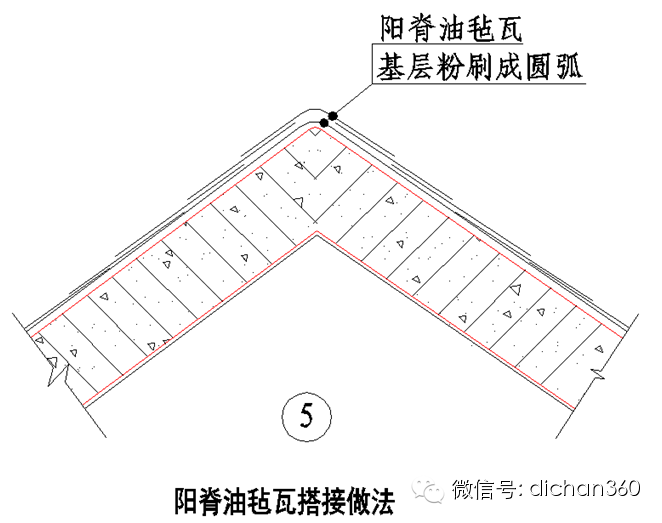

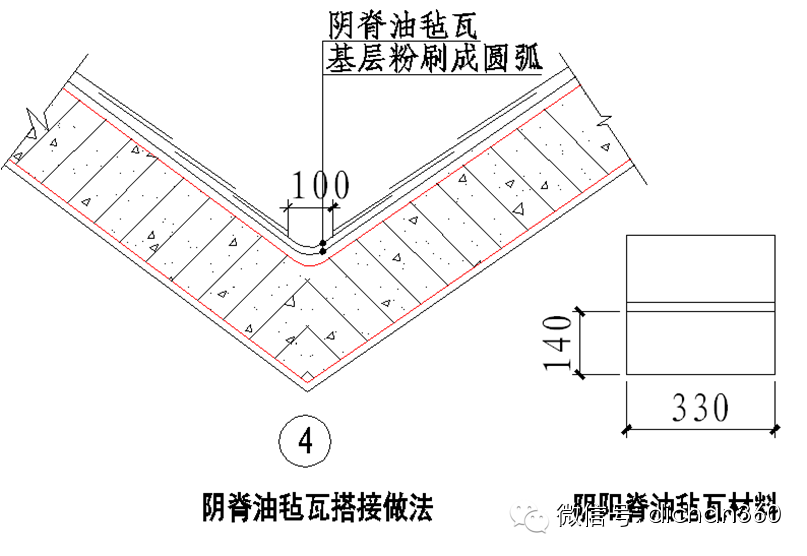

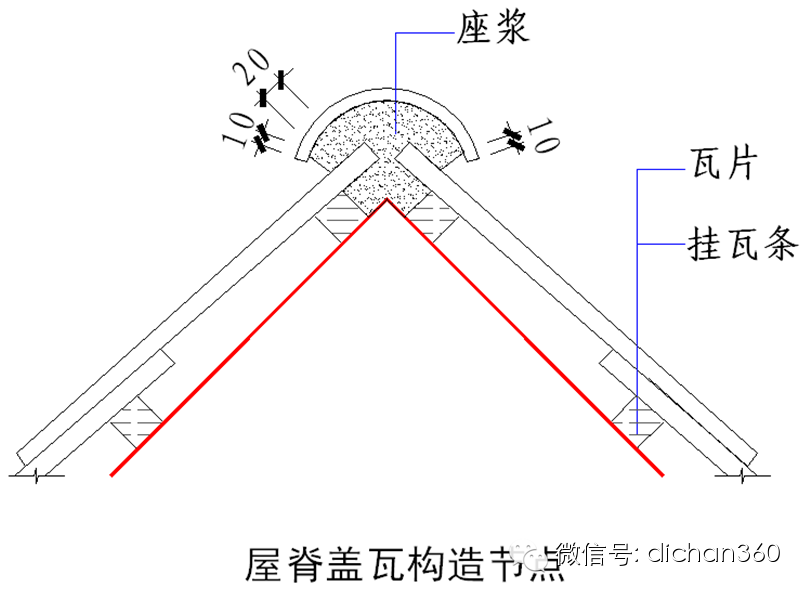

8.铺设油毡瓦脊瓦时，脊瓦与脊瓦之间的搭盖应保证压盖后外露面为油毡瓦有效外露面（见图4、5） 。

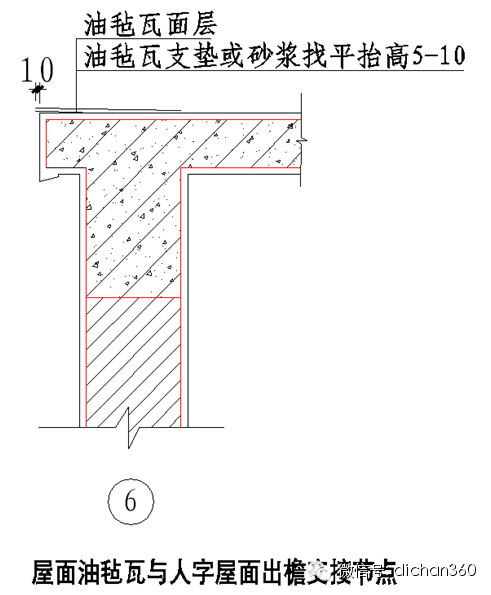

9.当采用成品塑料檐沟时，油毡瓦宜挑出20㎜-30㎜，人字屋面出檐（如老虎窗部位）部位油毡瓦宜挑出10㎜（见图6、7）。

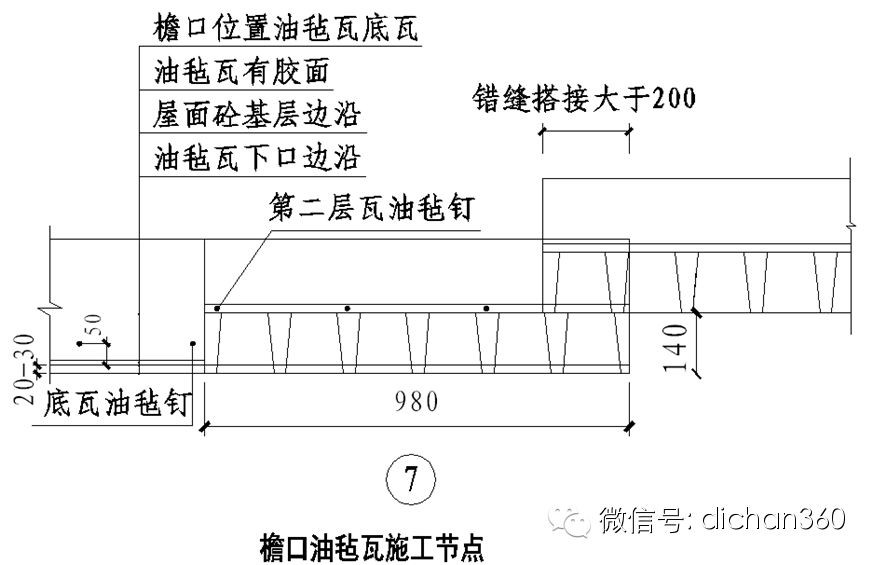

10.油毡瓦与油毡瓦水平错缝搭盖时，错缝搭接水平长度不小于200㎜（见图7）。

11.铺钉油毡瓦第二层应与第一层叠合，切槽应向下并指向檐沟。第三层油毡瓦部分压在第二层油毡瓦上，并保证第二层油毡瓦露出切槽140㎜（见图7），第三层油毡瓦及以上部分油毡瓦做法依此类推。

12.油毡瓦所有固定用专用油毡钉必须钉平、钉牢。大面严禁钉帽外露油毡瓦表面。每片油毡瓦不应少于4个油毡钉，当屋面坡度大于45度时应适当增加钉数量。

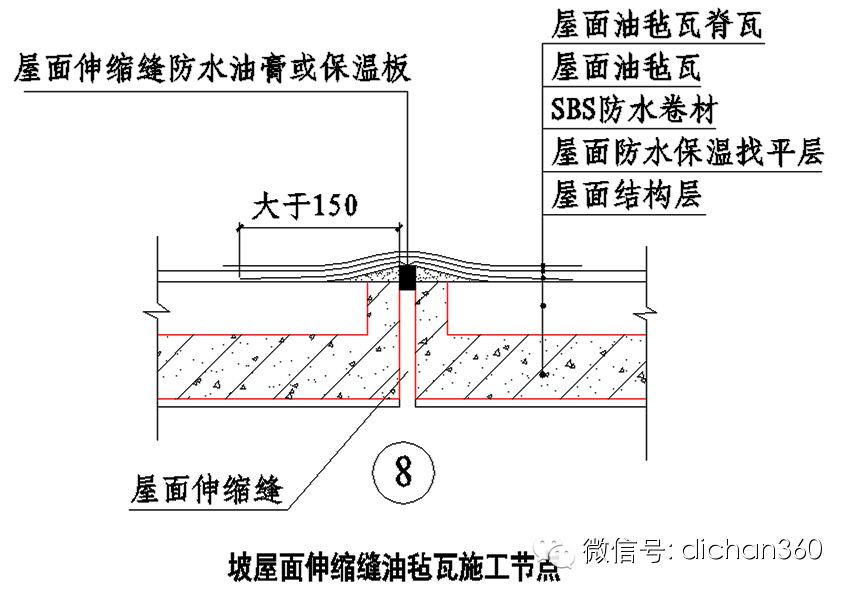

13.坡屋面伸缩缝铺油毡瓦时，基层找平时向缝两边高出屋面30mm斜面翻边，用防水油膏或保温板封堵伸缩缝后，粘贴SBS防水卷材，伸缩缝处铺油毡瓦脊瓦（见图8） 。

（二）平板瓦做法节点

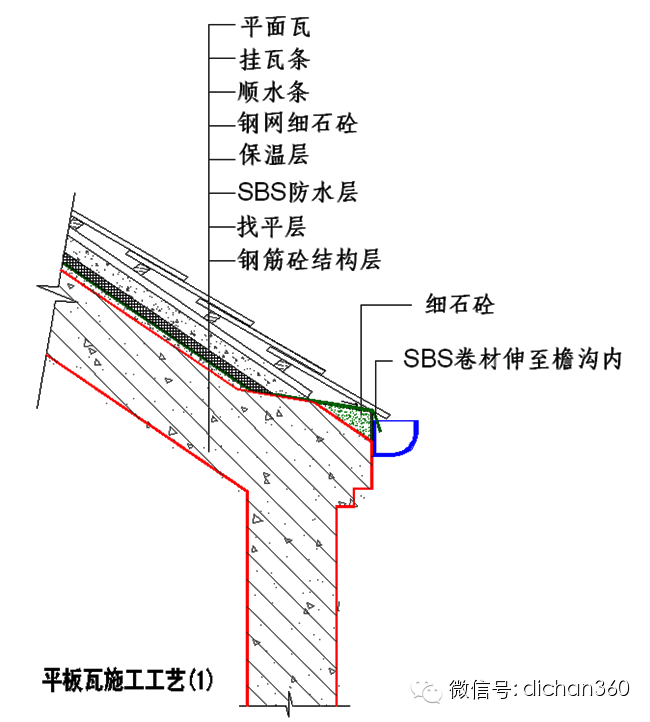

平板瓦施工工艺（1）说明

1.施工工序依次为：混凝土结构层－找平层－防水层－保温层－钢网混凝土保护层－顺水条－挂瓦条－水泥平板瓦。

2.屋面基层找平层平整度不超过20mm,施工时确保阴脊与阳脊、檐口与屋脊拉通线。

3.基层找平面用铁板压光。

4.防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固，无起鼓或脱开现象。

5.钢网细石砼保护层与结构混凝土板用钻孔φ6植筋工艺连接，植筋钢筋与防水层结合处表面做密封处理，φ6植筋横、竖向间距为1.5～2米。

6.保温板与基层面结合可以用胶水掺水泥点粘。

7.钢丝网细石砼用C20塌落度<6cm，随捣随抹光,平整度不超过10mm。

8.顺水条规格40×10杉木条，间距不大于400，挂瓦条规格30×30杉木条，用水沥青涂刷防腐处理，用镀锌钢钉固定在钢丝砼上。

9.当屋面坡度>35度时，挂瓦条宜采用局部膨胀螺栓固定。

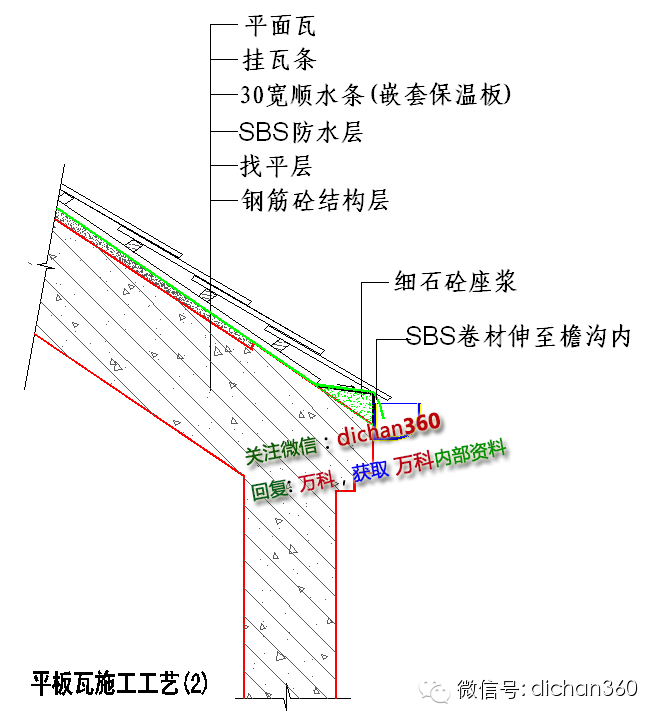

平板瓦施工工艺（2）说明

1.施工工序依次为：混凝土结构层－找平层－防水层－顺水条(嵌套保温板)－挂瓦条－水泥平板瓦。

2.屋面基层找平层平整度不超过1cm,施工时确保阴脊与阳脊、檐口与屋脊拉通线。

3.基层找平面用铁板压光。

4.防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固，无起鼓或脱开现象。

5.顺水条宽30，厚度根据保温板厚度确定，间距≤400，用水沥青涂刷防腐处理。

6.保温板与基层面结合可以用胶水掺水点粘。

7.挂瓦条规格30×30杉木条，用水沥青涂刷防腐处理，用镀锌钢钉固定在钢丝砼上。

8.当屋面坡度>35度时，顺水条宜采用局部膨胀螺栓固定。

说明：

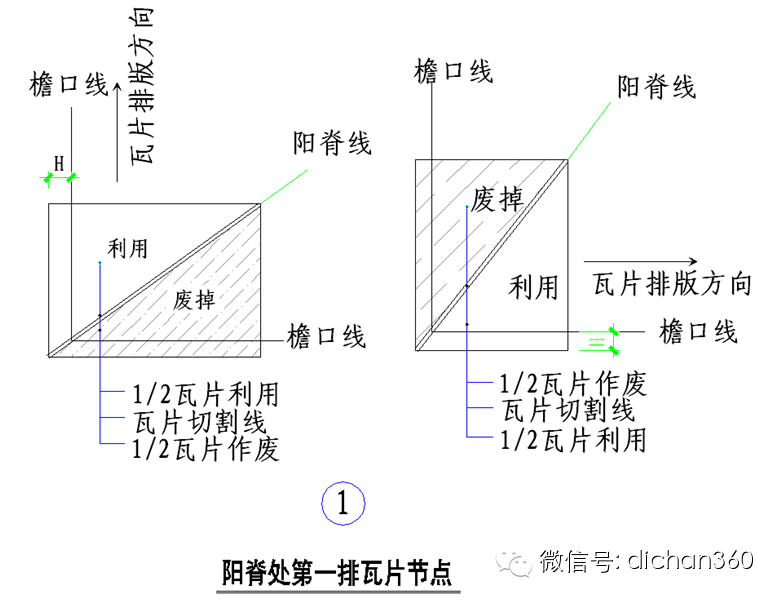

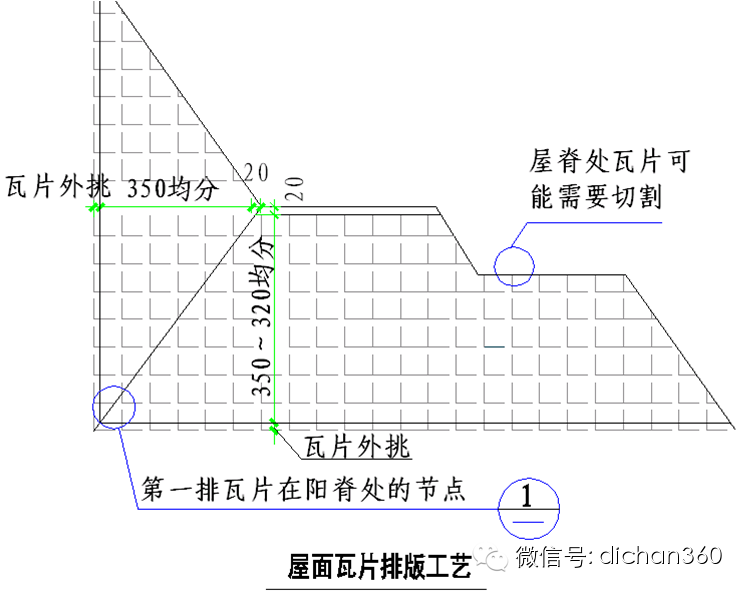

1.此图以规格为420X300的拉法基瓦片为例,同一坡面瓦片，必须统一排版;

2.瓦片外挑宽度在有檐沟时40-50mm，无檐沟时70mm。

（三）筒瓦做法节点

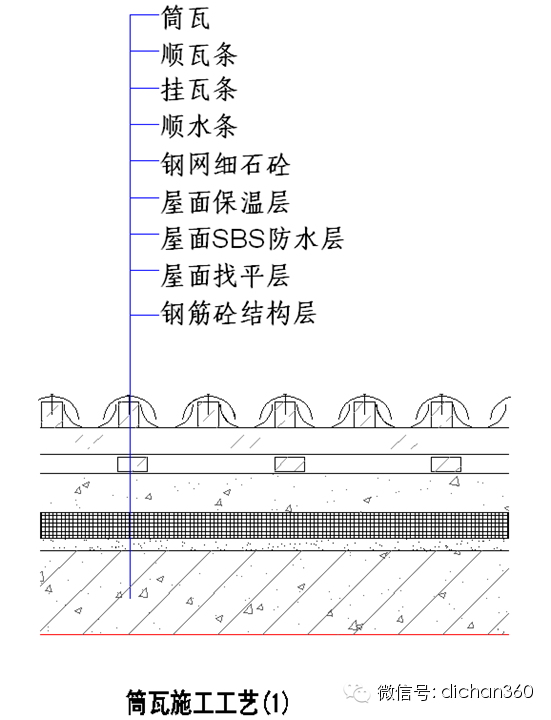

筒瓦施工工艺(1)说明

1.施工工序依次为：混凝土结构层－找平层－防水层－保温层－钢网砼保护层－顺水条－挂瓦条－顺瓦条－筒瓦。

2.屋面基层找平层平整度不超过1cm,施工时确保阴脊与阳脊、檐口与屋脊拉通线。

3.基层找平面用铁板压光。

4.防水层卷材铺贴从下而上竖向施工，卷材搭接符合设计和规范要求，粘结牢固，无起鼓和脱开现象。

5.钢筋网细石砼保护层与结构混凝土板在防水层完成后用植筋（φ6）工艺连接，植筋钢筋与防水层结合点表面做密封处理，φ6植筋横、竖向间距为1.5-2米。

6.保温板与基层面结合可以用胶水掺水泥点粘。

7.钢丝网细石砼用C20塌落度<6cm，随捣随抹光，平整度不超过10mm。

8.顺水条规格40×10杉木条，间距不大于400，挂瓦条规格30×30杉木条，顺瓦条宽度30，厚度根据瓦弄净空而定，杉木条用水沥青涂刷防腐处理，用镀锌钢钉固定在钢砼上。

9.当屋面坡度>35度时，挂瓦条宜采取局部膨胀螺栓固定。

筒瓦施工工艺(2)说明

1.施工工序依次为：混凝土结构层－找平层－防水层－顺水条(嵌套保温板)－挂瓦条－顺瓦条－筒瓦。

2.屋面基层找平层平整度不超过20mm,施工时确保阴脊与阳脊、檐口与屋脊拉通线。

3.基层找平面用铁板压
