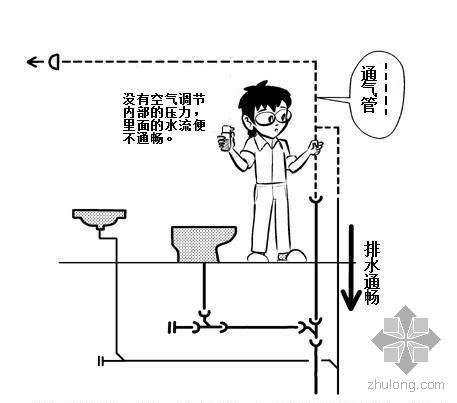

通气管的作用
①保证排水通畅
②保护水封不流失
③稳定排水管内部压力
④保持排水管内部清洁
2.通气方式（如图）

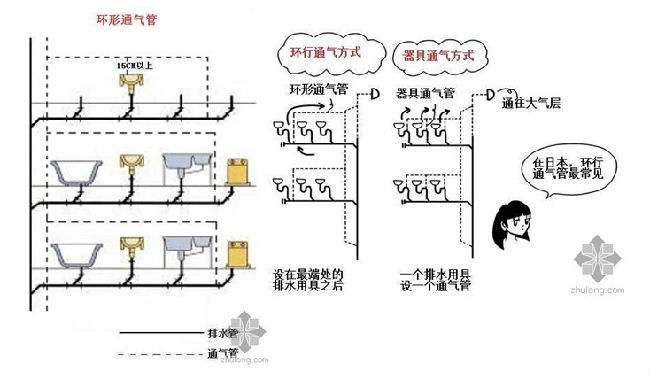

①器具通气方式
每一个排水用具都带有一个专用的通气管。

②环行通气方式
在日本，最常见的排水通气方式。

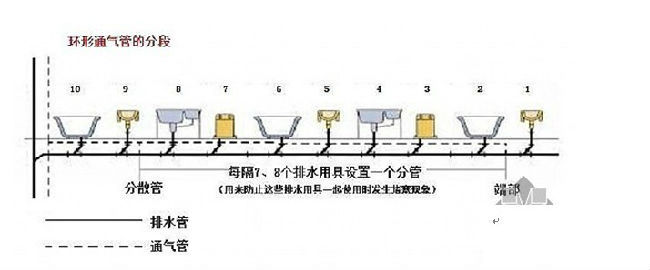

注意：每隔7、8个排水用具要设置一个分散管（如图）。

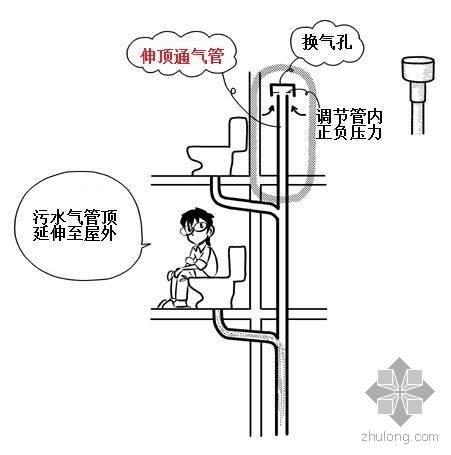

③伸顶通气方式
公寓等集体住宅最常见的排水通气方式，排水管最顶端直接伸到屋顶。
④双立管排水方式
排水管和通气管分别设置，不混在一起。
⑤结合通气方式
摩天楼经常采用。从排水立管里分岐出来，与通气管相连接的方法。
注意：每隔10层楼就要设置一个分散管。

3.通气管与排水管的连接
①连接点不应该是直角，应该45度斜角
②管径大小一致
③通气管与水平位置最低的排水管或排水主管相连
④通气分管与通气主管的连接位置要在比排水用具高于150mm的地方（如图）。
4.设置通气管时的注意事项

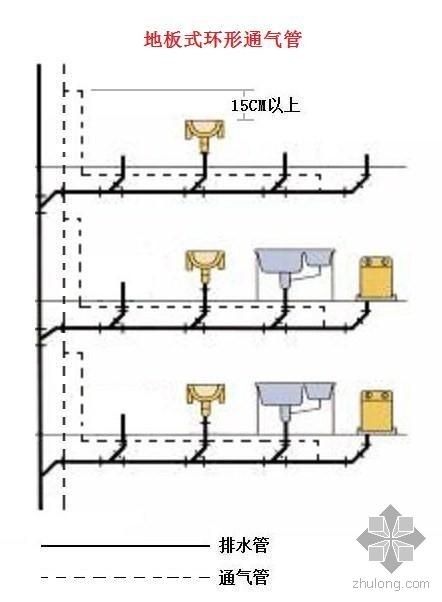

①地板式环形通气管不能在地板下与通气主管相连（如图）

②污水、杂排水、净化槽等通气管分别单独配管
③禁止与排雨管相连
④禁止与空调排水管相连

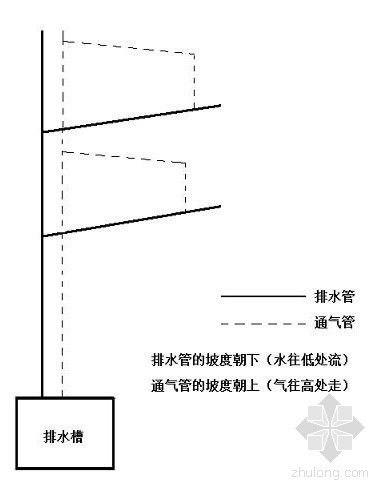

⑤为保障排水顺畅，通气管要设置一些坡度（如图）
