万科混凝土工程钢筋施工

个人日记



A1：场地布置合理，原材料与半成品分开堆放

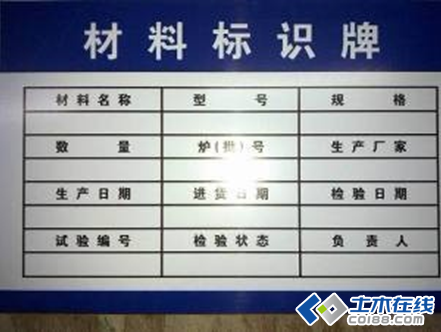

A2：材料标识牌，600*450mm

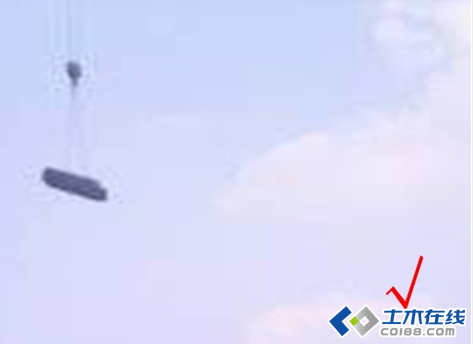

A3：长条钢筋采用塔吊直接吊运，严禁单股钢丝绳吊运（打‘×’表示错误做法）

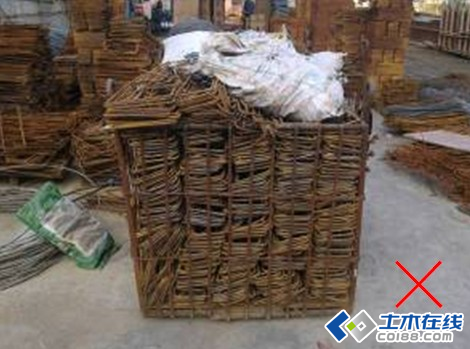

A4：箍筋采用料斗吊运，严禁装载超过料具上口（打‘×’表示错误做法）

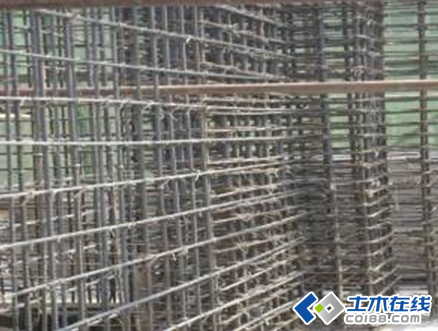

A5：墙柱钢筋绑扎要求画线绑扎，水平（箍筋）钢筋间距满足设计要求，水平筋或箍筋与每根主筋相交位置绑扎到位，严禁跳绑





A6：钢筋在浇筑混凝土前，用PVC管保护主筋不受污染

A7：距离浇筑板面500mm处加箍筋，固定柱主筋偏位

A8：墙、柱钢筋直径≥20mm，采用机械接头

A9：墙、柱钢筋直径＜20mm，采用电渣压力焊

A10：柱核心区箍筋：加工焊接成如图所示钢筋笼，梁钢筋绑扎完成时一同下沉到预定位置

A11：梁钢筋绑扎主筋间距分布均匀，箍筋绑扎到位（箍筋与每根主筋相交位置必须有效绑扎牢固）

A12：梁主筋直径≥20mm，采用机械接头；梁主筋＜20mm采用焊接或绑扎搭接


A13：主次梁交接处，主梁方向箍筋在交接位置按设计图纸间距绑扎


A14：梁、柱箍筋按抗震要求，弯成135度角

A14：梁钢筋一排筋与二排筋采用分隔筋隔开，分隔筋直径≥主筋直径或25mm；分隔筋距支座边500mm设置一道，中间每隔3m设置一道

A15：板面筋在边支座锚固时，直接延伸到梁最外面一根钢筋的内侧弯下

A16：板配筋采用双层双向+分离式配筋，取消分离式配筋形式（面筋推荐不小于Ф8，具体以设计为准）

A17: 面筋锚固端与梁箍筋（主筋）、墙主筋（水平筋）绑扎牢固，面筋绑扎要满绑

A18:板底筋绑扎前，画线控制间距，建议采用弹线控制


A19:板面筋采用满绑（纵横钢筋交接位置都必须进行绑扎），不得出现‘隔一绑一’的跳绑形式

A20: 楼板上预留洞口≥500mm，封口处采用U型钢筋

A21: 板内阳角增加7根直径同板面筋的放射钢筋，长度不小于1700mm

A22：柱、墙钢筋垫块：墙、柱采用成品塑胶内撑条，纵横间距≤600mm；柱主筋垫块采用成品塑胶垫块，沿柱角部≤600mm设置一个，墙体纵横间距≤600mm

A23:板（梁）底筋垫块：采用预制成品垫块，板间距1000*1000mm；梁底部每500mm布置2个放置在角筋位置

A24：板面筋垫块：采用H型预制成品垫块。间距600*600mm

A25：钢筋搭接焊：表面平整、光滑，无凹陷、焊瘤、裂纹、气孔、咬边、夹渣等质量缺陷，雨天严禁作业

A26：电渣压力焊：焊包凸出面不少于4mm，不得出现偏心、气孔、裂缝、咬边、夹渣等缺陷，雨天严禁作业
A27：墙上埋管采用钢筋焊接固定

A28：断开的箍筋与止水钢板焊接

A29：钢筋混凝土墙体上预留洞采用钢模预埋定位


A30：钢筋混凝土中采用预PVC止水节
