一、箍筋表示方法：

⑴ φ10@100/200(2) 表示箍筋为 φ10 ，加密区间距 100，非加密区间距 200，全为双

肢箍。

⑵ φ10@100/200(4) 表示箍筋为 φ10 ，加密区间距 100，非加密区间距 200，全为四

肢箍。

⑶ φ8@200(2) 表示箍筋为 φ8，间距为 200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为 φ8，加密区间距 100，四肢箍，非加密区间距 150，

双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 ：

⑴ 3Φ22，3Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为 4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为 3Φ25, 下部钢筋为 5Φ25。

二、 梁上部钢筋表示方法：（标在梁上支座处）

⑴ 2Φ20 表示两根 Φ20 的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12） 表示 2Φ22 为通长，4φ12 架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为 4Φ25，下排为 2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、 梁腰中钢筋表示方法：

⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根 φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根 Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根 Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根 Φ18。

四、 梁下部钢筋表示方法：（标在梁的下部）

⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为 2Φ25，下排筋 4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为 2Φ25，不伸入支座，下排筋 4Φ25，

全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为 5 根。2Φ25 伸入支座，3Φ22，

不伸入支座。下排筋 5Φ25，通长布置。

五、 标注示例：

KL7（3）300×700 Y500×250

             φ10@100/200(2) 2Φ25

             N4Φ18

              （-0.100）

4Φ25               6Φ25 4/2            6Φ25 4/2        6Φ25 4/2               4Φ25

□———————————□———————□———————————□

 4Φ25                         2Φ25                      4Φ25

                                      300×700

                                      N4φ10

KL7(3) 300×700 表示框架梁 7，有三跨，断面宽 300，高 700。

 Y500×250        表示梁下加腋，宽 500，高 250。

N4Φ18             表示梁腰中抗扭钢筋。

φ10@100/200(2) 2Φ25 表示箍筋和架立筋。

-0.100               表示梁上皮标高。

 N2B12 指梁的两个侧面共配 2 根 12 的受扭纵向筋（腰筋），每侧各配一根.

G2B12 指梁的两个侧面共配置 2 根 12 的纵向构造筋（腰筋），每侧各配一根.

N 是受扭筋的意思，G 是构造筋的意思！

没有标注 N 的就是构造钢筋 G,G 是 15D,N 是 LaE

探讨监理未来发展趋势，更多免费资料等你来下！

钢筋算量基本方法

第一章梁

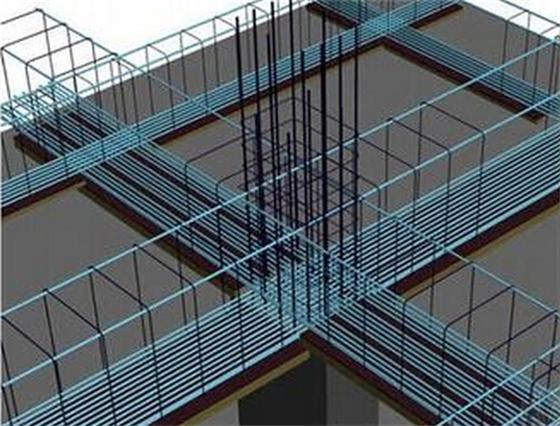

第一节框架梁

一、首跨钢筋的计算

1、上部贯通筋

 上部贯通筋（上通长筋 1）长度＝通跨净跨长＋首尾端支座锚固值

2、端支座负筋

 端支座负筋长度：第一排为 Ln/3＋端支座锚固值；

 第二排为 Ln/4＋端支座锚固值

3、下部钢筋

 下部钢筋长度＝净跨长＋左右支座锚固值

注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

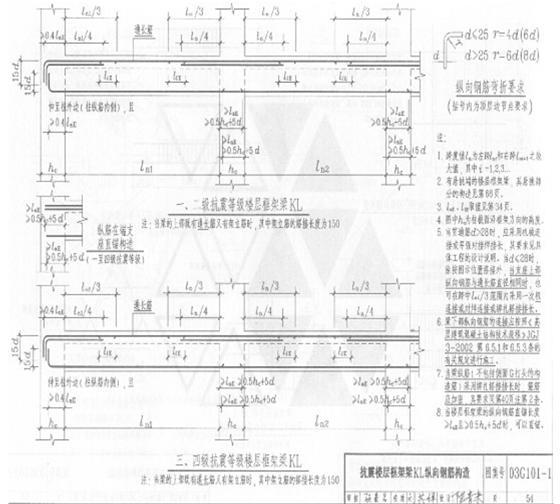

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现 03G101-1 中关于支座锚固的判断呢？

 现在我们来总结一下以上三类钢筋的支座锚固判断问题：

 支座宽≥Lae 且≥0.5Hc＋5d，为直锚，取 Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae 或≤0.5Hc＋5d，为弯锚，取 Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }

 4、腰筋

 构造钢筋：构造钢筋长度＝净跨长＋2×15d

 抗扭钢筋：算法同贯通钢筋

5、拉筋

 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d

拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋

 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d

箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1

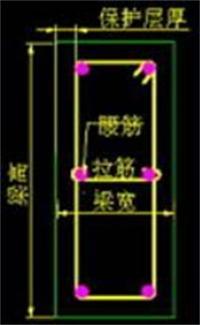

注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了 2d，箍筋计算时增加了 8d。（如下图所示）

7、吊筋

吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°

≤800mm 夹角=45°

二、中间跨钢筋的计算

1、中间支座负筋

中间支座负筋：第一排为 Ln/3＋中间支座值＋Ln/3；

第二排为 Ln/4＋中间支座值＋Ln/4

注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：

第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；

第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

其他钢筋计算同首跨钢筋计算。

三、尾跨钢筋计算

类似首跨钢筋计算

四、悬臂跨钢筋计算

1、主筋

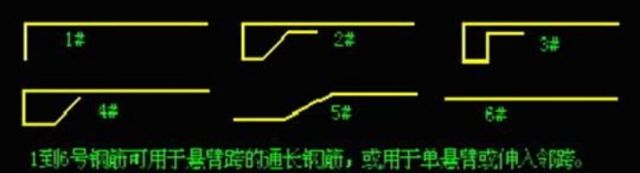

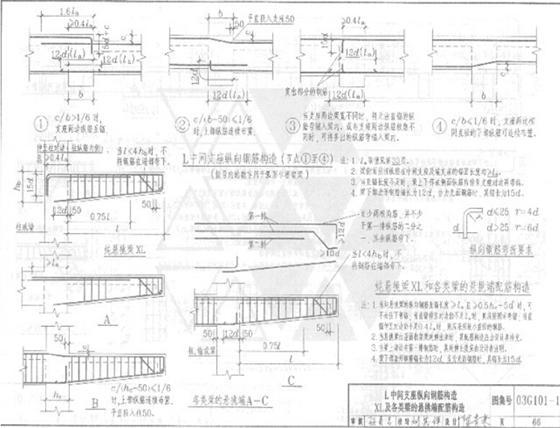

 软件配合 03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示

这里，我们以 2＃、5＃及 6＃钢筋为例进行分析：

2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧 50mm 起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值

5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L

6＃钢筋—下部钢筋＝Ln--保护层+15d

2、箍筋

（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这

主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。

（2）、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版 03G101-1 的 66 页。

第二节其他梁

一、非框架梁

在 03G101-1 中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：

1、 普通梁箍筋设置时不再区分加密区与非加密区的问题；

2、 下部纵筋锚入支座只需 12d；

3、 上部纵筋锚入支座，不再考虑 0.5Hc＋5d 的判断值。

未尽解释请参考 03G101-1 说明。

二、框支梁

1、框支梁的支座负筋的延伸长度为 Ln/3；

2、下部纵筋端支座锚固值处理同框架梁；

3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；

4、梁中部筋伸至梁端部水平直锚，再横向弯折 15d；

5、箍筋的加密范围为≥0.2Ln1≥1.5hb；

7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。

第二章剪力墙

在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：

1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；

2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；

3、剪力墙在立面上有各种洞口； 4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；

5、墙柱有各种箍筋组合；

6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。

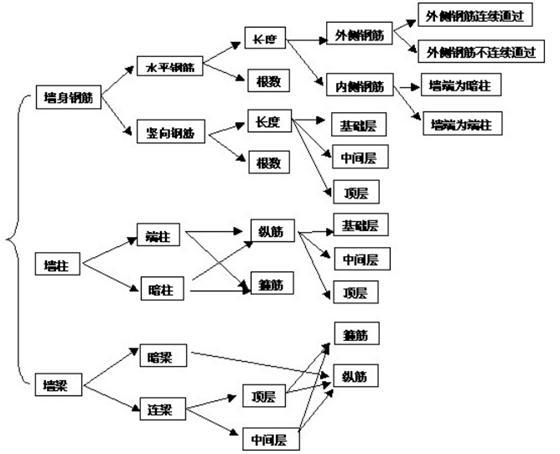

需要计算的工程量

第一节剪力墙墙身

一、剪力墙墙身水平钢筋

1、墙端为暗柱时

A、外侧钢筋连续通过  外侧钢筋长度＝墙长-保护层

内侧钢筋＝墙长-保护层+弯折

B、外侧钢筋不连续通过 外侧钢筋长度＝墙长-保护层+0.65Lae

内侧钢筋长度＝墙长-保护层+弯折

暗拄与墙身相平

水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）

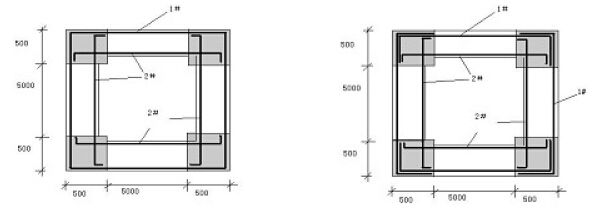

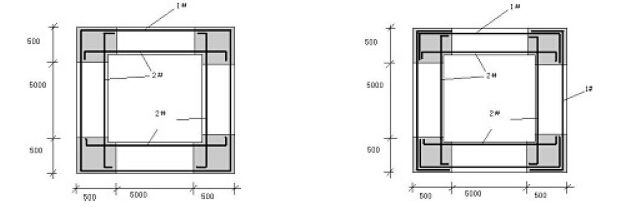

2、墙端为端柱时

A、外侧钢筋连续通过 外侧钢筋长度＝墙长-保护层

内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）

B、外侧钢筋不连续通过 外侧钢筋长度＝墙长-保护层+0.65Lae

内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）

水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）

注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。

3、剪力墙墙身有洞口时

端拄突出墙

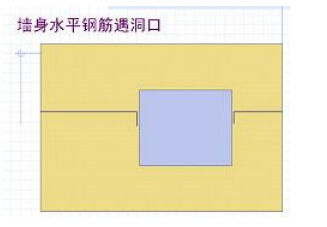

 当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折 15d。

二、剪力墙墙身竖向钢筋

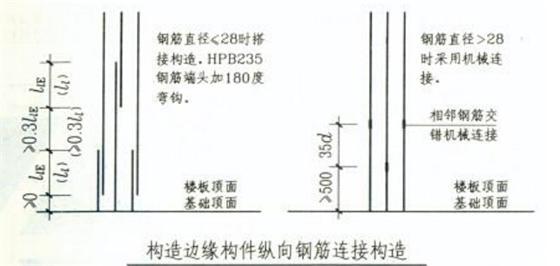

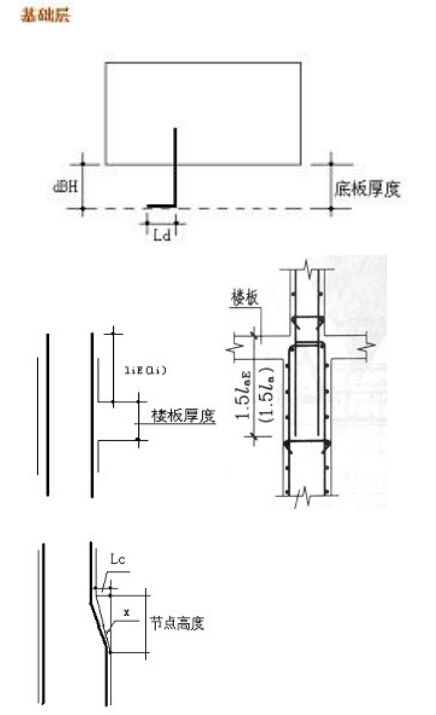

1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度

2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度

3、顶层墙身纵筋长度＝层净高＋顶层锚固长度

墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边 50mm 开始布置）

中间层      无变截面                    中间层       变截面

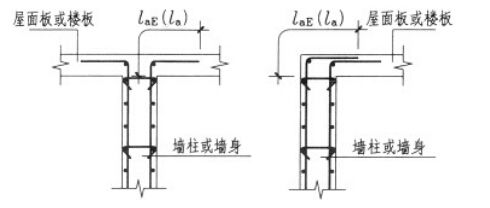

                    顶层 内墙                        顶层 外墙

4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折 15d。

三、墙身拉筋

1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）

2、根数＝墙净面积/拉筋的布置面积

注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积； 拉筋的面筋面积是指其横向间距×竖向间距。

例：(8000*3840)/(600
