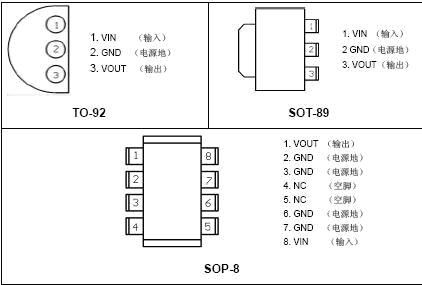

78L05管脚图引脚图及参数资料


三端集成稳压器的问题(78L05/78M05/79L05) - xn514187450 - 小雨的博客




参数

符号

额定值

单位

功耗

P

0.75

W

输入电压

ViN

18

V

封装电阻抗

θJA

150(TO-92)

℃/W

烙铁焊接温度

TSTG

260

工作温度

Tc

0 to +125

存储温度

TSTG

-65 to +150

静电防护

VESD

2.7

KV





参数

符号

最小值

典型值

最大值

单位

输出电压

Vout

4.8

5

5.2

v

静态电流

IQ

--

4.3

6

mA

空载最小输入电压

Vin(min)

--

6.1

6.4

v

最大输出电流

IPK

--

150

--

mA



1)78L05和78M05的区别?

三端稳压集成电路,L和M表示最大输出电流不同:
78L系列的最大输出电流为100mA , 78M系列最大输出电流为1A

2)78L05和79L05有何区别?

78L05和79L05都是三端集成稳压器,78系列是正电压输出,79系列是负电压输出,L表示最大输出电流是100毫安,05表示输出电压是5伏。

3)在何种情况下会对7805元件造成损坏?

简单的说,7805相当于对地接了一个5V的稳压管,其输入的电压会有一定的范围,高于这个范围,会烧毁此元件,低于此范围,输出会达不到5V,还有,电流过大也会烧坏元件

4)三端集成稳压器78L05和78DL05有什么区别?

78L05可以提供100mA的电流,78DL05是250mA的电流,7805是1A的电流。
78L05和78DL05的封装大小差不多,如果可以焊的上去的话,可以代换

5)7805有什么命名规则?

三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。三端IC是指这种稳压用的集成电路只有三条引脚输出,分别是输入端、接地端和输出端。有TO-220的标准封装和TO-92封装。

78/79系列三端稳压IC有很多电子厂家生产,通常前缀为生产厂家的代号,如TA7805是东芝的产品,AN7909是松下的产品。

有时在数字78或79后面还有一个M或L,如78M05或79L05,用来区别输出电流和封装形式等, 其中78L系列的最大输出电流为100mA, 78M系列最大输出电流为1A,78系列最大输出电流为1.5A。它的封装也有多种。塑料封装的稳压电路具有安装容易、价格低廉等优点,因此用得比较多。

后面的数字05,表示电压范围,如7805,7812,7820
